申请日2015.12.30
公开(公告)日2016.06.01
IPC分类号G05B19/042
摘要
本实用新型公开了一种循环水处理无线智能监测系统，包括具有物联网控制模块的现场配电控制箱、VPN服务器和移动终端，现场配电控制箱包括主控处理器和具有通讯接口的SIM300模块，主控处理器包括无线通讯模块、数据接收器和处理单元，数据接收器与动态自组网无线连接，主控处理器还连接有水质传感器，现场配电控制箱通过所述SIM300模块与所述VPN服务器无线连接。本实用新型的无线智能监测系统可以实时监控循环水处理过程中的各项参数并及时对处理过程做出调整，避免出现设备故障和水质超标排放，达到节能、节水、清洁生产的效果;采用无线通讯方式进行数据传输，具有传输距离长、可靠性好、抗干扰能力强、节省电缆、建造和维护成本低等优点。

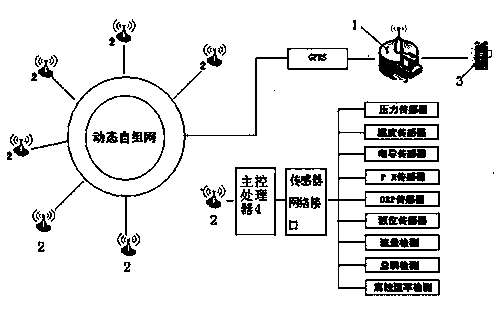

摘要附图
权利要求书
1.一种循环水处理无线智能监测系统，包括具有物联网控制模块的现场配电控制箱、VPN服务器和移动终端，其特征在于，所述现场配电控制箱包括主控处理器和具有通讯接口的SIM300模块，所述主控处理器包括无线通讯模块、数据接收器和处理单元，所述数据接收器与动态自组网无线连接，所述主控处理器还连接有水质传感器，所述水质传感器包括压力传感器、温度传感器、电导传感器、pH传感器和ORP传感器，所述现场配电控制箱通过所述SIM300模块与所述VPN服务器无线连接。
2.根据权利要求1所述的循环水处理无线智能监测系统，其特征在于，所述主控处理器还设有用于与所述水质传感器连接的传感器网络接口。
3.根据权利要求2所述的循环水处理无线智能监测系统，其特征在于，所述主控处理器还连接液位传感器、流量监测计、总磷检测计和腐蚀速率检测计。
4.根据权利要求1所述的循环水处理无线智能监测系统，其特征在于，所述数据接收器包括供电单元、防雷电保护隔离电路、传感器调理电路、传感器网络接口、多协议转换网络控制器以及无线传输模块。
5.根据权利要求4所述的循环水处理无线智能监测系统，其特征在于，所述水质传感器通过电流电压信号接入所述传感器调理电路进行处理，再通过所述传感器网络接口进行数据传输及所述多协议转换网络控制器后经所述无线传输模块进行数据传输。
6.根据权利要求1所述的循环水处理无线智能监测系统，其特征在于，所述VPN服务器内置实时数据库，所述VPN服务器将生产过程中的各种数据送到中心监控站进行数据统计、分析，并将处理结果发送至所述移动终端。
说明书
一种循环水处理无线智能监测系统
技术领域
本实用新型涉及工业循环冷却处理检测技术领域，尤其是一种基于物联网的循环水处理无线智能监测系统。
背景技术
在石化/电厂等各类企业内，各种循环冷却处理设备分布较分散。为监视现场设备的运行参数和运行状态，需要建立一套中央测控系统。这样的测控系统通常由现场检测、数据采集和处理、数据通讯和中央测控等部分组成，现场检测仪表检测到的设备参数和运行转台经过处理后通过计算机网络上传至中央监控室，中央监控室内的运行人员通过测控计算机监视全厂设备的运行状态。运行人员能据运行参数和设备运行状态发出各种测控指令，测控指令通过计算机网络传到现场，控制设备的相应动作。这些现场设备与中央监控室距离较远，目前大量测控系统由分布式i/o完成检测和控制，每个现场设备作为1个从站连接到总线上。采用这样连接方式，现场施工工程量很大，需要架设电缆和桥架，费用较高，并且每个从站与主站之间采用有线连接，电缆容易损坏，维护起来比较麻烦。由于现场控制站点与传感器布置相距较远，传感器一般采用专门信号屏蔽电缆连接，因而带来的施工和维护的困难;有线网络传输方式和协议品种很多，如RS485、DH+、PLC/IP等，往往在实施过程中存在多个厂家接口相互不兼容的问题，也不利于系统的进一步升级和扩展;无法实现而中央控制室测、控、管一体化;所述数据也没有经过大数据挖掘优化，无法实现主要的数据云计算分析单元分析处理，通过VPN服务器进行发布，实现循环水水处理智慧管控。
实用新型内容
本实用新型实施例提供了一种循环水处理无线智能监测系统，用于解决现有循环冷却水监测系统存在的缺陷。
为了解决上述问题，本实用新型提供一种循环水处理无线智能监测系统，包括具有物联网控制模块的现场配电控制箱、VPN服务器和移动终端，其特征在于，所述现场配电控制箱包括主控处理器和具有通讯接口的SIM300模块，所述主控处理器包括无线通讯模块、数据接收器和处理单元，所述数据接收器与动态自组网无线连接，所述主控处理器还连接有水质传感器，所述水质传感器包括压力传感器、温度传感器、电导传感器、pH传感器和ORP传感器，所述现场配电控制箱通过所述SIM300模块与所述VPN服务器无线连接。
本实用新型实施例提供的循环水处理无线智能监测系统还具有以下技术特征：
进一步地，所述主控处理器还设有用于与所述水质传感器连接的传感器网络接口。
进一步地，所述主控处理器还连接液位传感器、流量监测计、总磷检测计和腐蚀速率检测计。
进一步地，所述数据接收器包括供电单元、防雷电保护隔离电路、传感器调理电路、传感器网络接口、多协议转换网络控制器以及无线传输模块。
进一步地，所述水质传感器通过电流电压信号接入所述传感器调理电路进行处理，再通过所述传感器网络接口进行数据传输及所述多协议转换网络控制器后经所述无线传输模块进行数据传输。
进一步地，所述VPN服务器内置实时数据库，所述VPN服务器将生产过程中的各种数据送到中心监控站进行数据统计、分析，并将处理结果发送至所述移动终端。
本实用新型具有如下有益效果：现场配电控制箱通过SIM300模块与VPN服务器无线连接，可以将各种水质检测数据通过无线传输发送至VPN服务器，经VPN服务器分析处理后将结果发送至移动终端，由此可以实时监控循环水处理过程中的各项参数并及时对处理过程做出调整，避免出现设备故障和水质超标排放，达到节能、节水、清洁生产的效果;采用无线通讯方式进行数据传输，具有传输距离长、可靠性好、抗干扰能力强、节省电缆、建造和维护成本低等优点。
