申请日2015.04.30
公开(公告)日2015.08.26
IPC分类号E03F1/00; E03F5/10; E03F3/02
摘要
本实用新型公开了一种污水分类收集系统，包括多个污水连接管道，每个污水连接管道一端分别连接不同企业的污水排放池，另一端直接接入污水处理厂，在每个污水连接管道上设置有控制阀门，在每个污水连接管道接入污水处理厂一端均安装有监测仪，每个污水连接管道接入污水处理厂一端在经监测仪检测后再连接有至少两根分流管道分别联通污水收集池，每根分流管道上分别设置单向阀，所述单向阀由监测仪控制开关。本实用新型的污水分类收集系统，将污水连接管道伸入每一个排污的企业直接连接，并且针对每个企业排放的污水再进行监测分类收集，然后针对不同的污水进行处理，可以大大缩减污水处理的工艺流程，提高效率，节约成本。
权利要求书

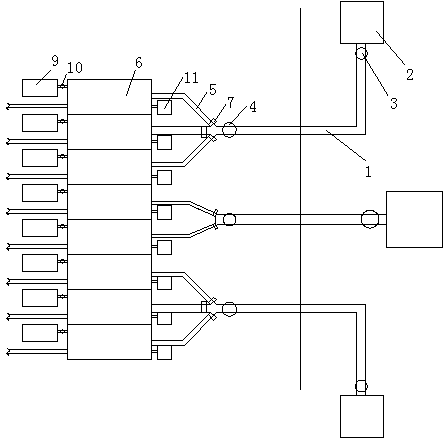

1.一种污水分类收集系统，其特征在于：包括多个污水连接管道，每个污水连接管道一端分别连接不同企业的污水排放池，另一端直接接入污水处理厂，在每个污水连接管道上设置有控制阀门，在每个污水连接管道接入污水处理厂一端均安装有监测仪，每个污水连接管道接入污水处理厂一端在经监测仪检测后再连接有至少两根分流管道分别联通污水收集池，每根分流管道上分别设置单向阀，所述单向阀由监测仪控制开关。
2.如权利要求1所述的污水分类收集系统，其特征在于：在每个污水收集池的内部上方设置有水位检测装置，在每个污水收集池旁边还分别设置有一个备用池，用于污水收集达到检测水位后的备用，在污水收集池和备用池之间的连接管道上设置有备用池开启阀门，所述水位检测装置将信号传送到污水连接管道上的控制阀门和备用池开启阀门。
3.如权利要求1或2所述的污水分类收集系统，其特征在于：在每个污水收集池的外侧还设置有污泥收集装置，所述污泥收集装置的污泥收集管伸入污水收集池内距离底部2-5cm处。
说明书
污水分类收集系统
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种污水分类收集系统。
背景技术
污水处理是现代工业化程度越来越高以后必须要跟上的配套产业，对企业产生的污水进行处理，以达到排放或者回收再利用的标准，避免污染环境。现有的污水处理厂污水在收集过程中没有分类，有的收集来的不同的污水甚至混合在一起，造成污水杂质太多，含量复杂，需要经过太多的处理步骤，导致工艺复杂，处理时间加长，并且占用设备过多，造成成本高效率低。
实用新型内容
本实用新型需要解决的技术问题是现有的污水处理厂污水在收集过程中没有分类，导致工艺复杂，处理时间加长，并且占用设备过多，造成成本高效率低。
为解决上述技术问题，本实用新型提供了一种污水分类收集系统，包括多个污水连接管道，每个污水连接管道一端分别连接不同企业的污水排放池，另一端直接接入污水处理厂，在每个污水连接管道上设置有控制阀门，在每个污水连接管道接入污水处理厂一端均安装有监测仪，每个污水连接管道接入污水处理厂一端在经监测仪检测后再连接有至少两根分流管道分别联通污水收集池，每根分流管道上分别设置单向阀，所述单向阀由监测仪控制开关。本实用新型的污水分类收集系统，将污水连接管道伸入每一个排污的企业直接连接，并且针对每个企业排放的污水再进行监测分类收集，然后针对不同的污水进行处理，可以大大缩减污水处理的工艺流程，提高效率，节约成本。
在每个污水收集池的内部上方设置有水位检测装置，在每个污水收集池旁边还分别设置有一个备用池，用于污水收集达到检测水位后的备用，在污水收集池和备用池之间的连接管道上设置有备用池开启阀门，所述水位检测装置将信号传送到污水连接管道上的控制阀门和备用池开启阀门。备用池用于污水收集池装满以后临时备用，防止产生污水来不及处理的情况，并且使用水位检测装置，同时将信号传送到污水连接管道上的控制阀门，将控制阀门关闭，在污水处理完成一部分之后再打开控制阀门继续进行污水输送。
在每个污水收集池的外侧还设置有污泥收集装置，所述污泥收集装置的污泥收集管伸入污水收集池内距离底部2-5cm处。污水收集池长期使用会产生沉淀，使用污泥收集装置进行初步处理，防止沉淀物再次混入污水中，增加处理难度。
本实用新型的污水分类收集系统，污水连接管道，用于连接不同企业排放的工业污水，并且针对每个企业排放的污水再进行监测分类收集，分为重度污染、轻度污染和某类金属超标污染等几类，分类收集，分类处理，避免混合污水杂质太多，需要经过太多的处理步骤，分类后可以根据需要制定合适的有针对性的污水处理工艺，处理效果好。
