申请日2015.04.17
公开(公告)日2015.09.23
IPC分类号C02F9/04
摘要
本实用新型涉及一种循环水排污废水一体化处理装置，包括装置壳体，装置壳体内部的污水排水口处安置入水一级滤网和入水二级滤网，装置壳体顶部安置搅拌电机，搅拌电机的搅拌桨在壳体内中部，装置壳体顶部安装pH值检测仪、加酸泵及加碱泵，装置排水管道与粉末活性炭过滤器连接，粉末活性炭过滤器与清水池连通，装置壳体内安装吸泥一级滤网和吸泥二级滤网，吸泥管道穿出装置后与吸泥泵连接，吸泥泵与真空脱水机连接。本实用新型去除了污水中大粒径的污染物，有效解决了超滤膜装置被污堵的现象发生，处理后的水pH值适中，可以满足超滤膜装置长期稳定运行的需要。
权利要求书
1.一种循环水排污废水一体化处理装置，其特征在于：包括一个装置壳体，在装置壳体的右侧壁底部为污水入口，在装置壳体内部的污水排水口处安置有入水一级滤网和入水二级滤网，在装置壳体的顶部安置有搅拌电机，搅拌电机的电机轴穿过壳体顶部延伸至壳体内中部，在电机轴的下端安装有搅拌桨，在装置壳体的顶部还安装有pH值检测仪，安装有加酸泵及加碱泵，加酸泵及加碱泵根据检测到的污水pH值将配置好的酸液或碱液通过管道加入到装置壳体内，在装置壳体右侧壁上部为排水管道，排水管道穿出装置壳体后与粉末活性炭过滤器连接，粉末活性炭过滤器的出水管道与清水池连通，在装置壳体内的底部左侧安装有吸泥一级滤网和吸泥二级滤网，两级吸泥滤网处安装吸泥管道，吸泥管道穿出装置壳体左侧壁后与吸泥泵连接，吸泥泵通过管道与真空脱水机连接。
2.根据权利要求1所述的循环水排污废水一体化处理装置，其特征在于：所述入水的一级滤网和二级滤网与吸泥的一级滤网和二级滤网结构相同，一级滤网的孔径为5cm，二级滤网的孔径为1cm。
说明书
一种循环水排污废水一体化处理装置
技术领域
本实用新型属于循环水排污水净化处理技术领域，特别是一种循环水排污废水一体化处理装置。
背景技术
近年来，一些火电厂开展了以废水综合利用为核心的节水工作。在电厂产生的各种废水中，许多低含盐量废水已经被广泛地处理回用，但由于在循环过程中水质发生了浓缩，循环水的水质具有以下特点。1)含盐量高，浓缩之后循环水的含盐量很高;2)水质安定性差。水中所含的碳酸钙等低溶解度盐因浓缩过饱和，容易发生沉淀。3)对反渗透膜有污染的组分种类的、含量高。几乎水中可能含有的污染组分在循环水中都能找到，如有机物、悬浮物、细菌、硅酸化合物以及在循环水处理过程中加入的各种化学品，除了随原水带入的杂质之外，水在循环过程中还滋生了很多的藻类、微生物膜等杂质，对膜处理设备的污染性较浅，各种杂质的浓度波动较大。4)水温随发电负荷变化大，不利于水处理系统的运行。例如，水温波动会影响超滤、反渗透的透水量以及脱盐率等。5)水中投加的水质分散剂对混凝有不利影响。6)从上述水质条件可以看出，循环水系统排污水的处理难度极大;为此，一些电厂在循环水排水处理系统中使用了超滤装置，利用超滤除去水中悬浮物、胶体、细菌等杂质，在很多质条件下，通过超滤处理后，SDI指数可以稳定地小于3。
但是，超滤膜本身会被污堵，在废水膜处理系统中，运行条件对超滤影响很大，尤其是水中的部分杂质和处理过程中投加的药剂，这就要求人们对超滤前循环水污水进行处理，以满足超滤长期稳定运行的需要。
发明内容
本实用新型的目的是针对现有技术的不足，而提出一种循环水排污废水一体化处理装置。
本实用新型解决其技术问题是采取以下技术方案实现的：

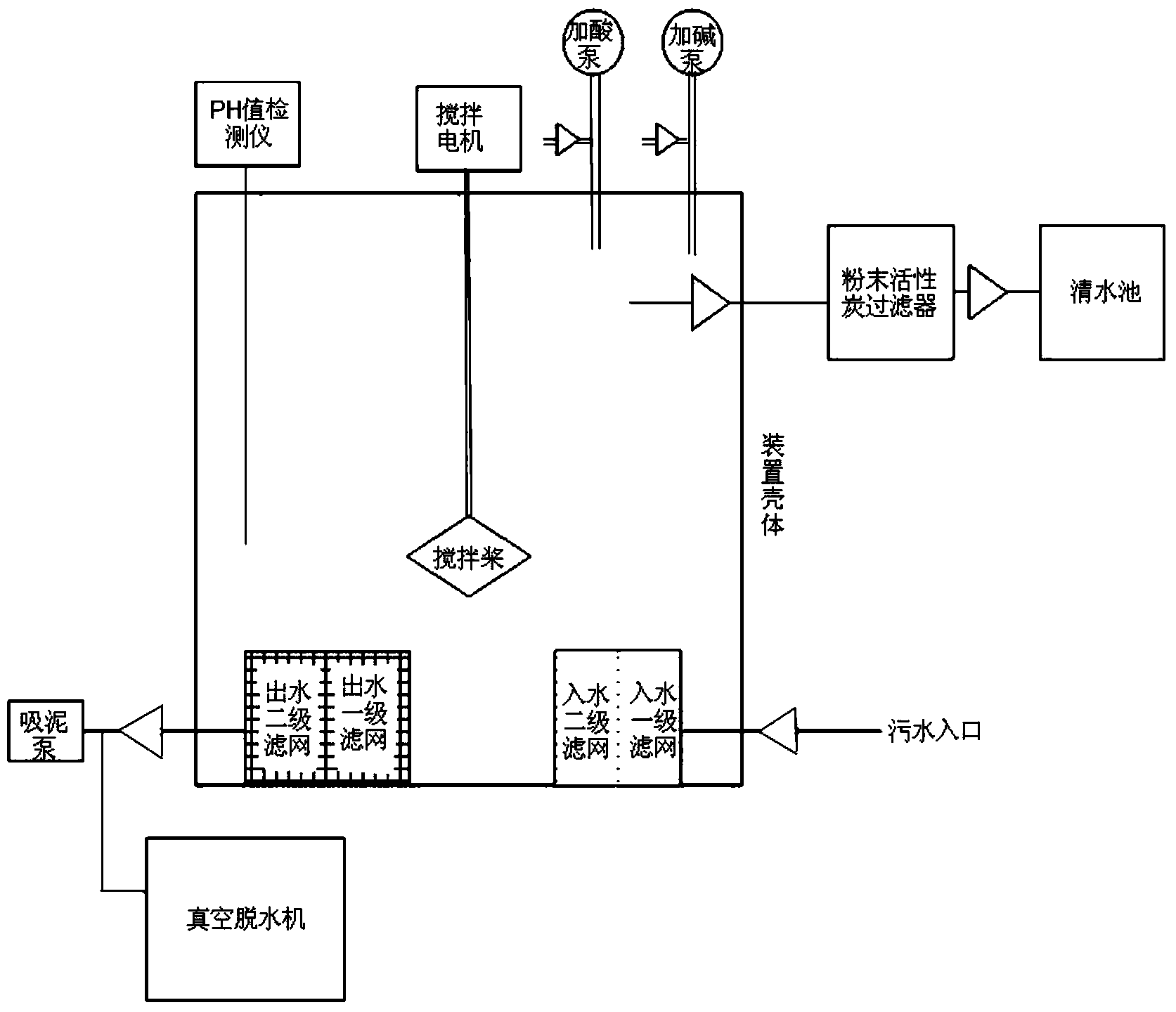

一种循环水排污废水一体化处理装置，包括一个装置壳体，在装置壳体的右侧壁底部为污水入口，在装置壳体内部的污水排水口处安置有入水一级滤网和入水二级滤网，在装置壳体的顶部安置有搅拌电机，搅拌电机的电机轴穿过壳体顶部延伸至壳体内中部，在电机轴的下端安装有搅拌桨，在装置壳体的顶部还安装有pH值检测仪，安装有加酸泵及加碱泵，加 酸泵及加碱泵根据检测到的污水pH值将配置好的酸液或碱液通过管道加入到装置壳体内，在装置壳体右侧壁上部为排水管道，排水管道穿出装置壳体后与粉末活性炭过滤器连接，粉末活性炭过滤器的出水管道与清水池连通，在装置壳体内的底部左侧安装有吸泥一级滤网和吸泥二级滤网，两级吸泥滤网处安装吸泥管道，吸泥管道穿出装置壳体左侧壁后与吸泥泵连接，吸泥泵通过管道与真空脱水机连接。
而且，所述入水的一级滤网和二级滤网与吸泥的一级滤网和二级滤网结构相同，一级滤网的孔径为5cm，二级滤网的孔径为1cm。
本实用新型的优点和积极效果是：
本实用新型安装在超滤膜装置前部，有效解决了超滤膜装置被污堵的现象发生，本实用新型装置去除了污水中大粒径的污染物，处理后的水ph值适中，可以满足超滤膜装置长期稳定运行的需要。
