申请日2015.03.09
公开(公告)日2015.09.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种纸浆污水处理系统，包括污水池、沉淀池、生化池、酸化池、曝气池和清水池，所述污水池分别与纸浆污水源、沉淀池联通;所述沉淀池与生化池联通;所述生化池与酸化池联通;所述酸化池与曝气池联通;所述曝气池与清水池联通;还包括浆泵、压滤机和纸浆渣收集池;所述浆泵的入口置于沉淀池内底部、出口与压滤机的入料口联通;所述压滤机位于沉淀池上方，该压滤机的出渣口与纸浆渣收集池联通、出水口通过通道与沉淀池联通;所述纸浆渣收集池位于压滤机的出渣口下方，用于收集废渣。充分利用了纸浆废水中微颗粒物质作为燃料，产生了经济效益，降低了纸浆废水的处理量，工作效率高，处理成本低，使用方便。

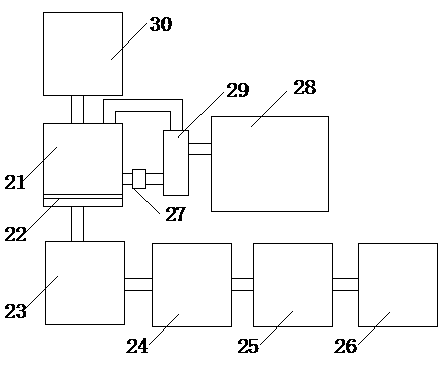

摘要附图
权利要求书
1.一种纸浆污水处理系统，包括污水池(30)、沉淀池(21)、生化池(23)、酸化池(24)、曝气池(25)和清水池(26)，所述污水池(30)分别与纸浆污水源、沉淀池(21)联通;所述沉淀池(21)与生化池(23)联通;所述生化池(23)与酸化池(24)联通;所述酸化池(24)与曝气池(25)联通;所述曝气池(25)与清水池(26)联通;其特征在于：还包括浆泵(27)、压滤机(29)和纸浆渣收集池(28);所述浆泵(27)的入口置于沉淀池(21)内底部、出口与压滤机(29)的入料口联通;所述压滤机(29)位于沉淀池(21)上方，该压滤机(29)的出渣口与纸浆渣收集池(28)联通、出水口通过通道与沉淀池(21)联通;所述纸浆渣收集池(28)位于压滤机(29)的出渣口下方，用于收集废渣。
2.根据权利要求1所述的纸浆污水处理系统，其特征在于：所述沉淀池(21)内设有滤层(22)，该滤层(22)使沉淀池(21)划分为沉淀区与滤水区;所述沉淀池(21)的沉淀区与污水池(30)联通、滤水区与生化池(23)联通;所述浆泵(27)的入口置于沉淀池(21)的沉淀区的内底部;所述压滤机(29)的出水口通过通道与沉淀池(21)的沉淀区联通。
3.根据权利要求1所述的纸浆污水处理系统，其特征在于：所述压滤机包括废液输入槽(19)、废液导向板(18)、脱水滤带(16)、挤压滤带(14)、支架(15)、电机(10)、正面挤压辊(12)、反面挤压辊(11)、正面加热缸(9)、反面加热缸(8)、滚筒和刮泥板;所述废液输入槽(19)倾斜设置，所述废液输入槽(19)的槽底输出口的两侧对称设置有废液导向板(18)，所述废液导向板(18)水平设置并且所述导向板之间的间隔宽度小于所述脱水滤带(16)的宽度，所述废液输入槽(19)和废液导向板(18)固定连接于所述支架(15);所述正面挤压辊(12)设置于所述废液导向板(18)的导向方向，所述正面挤压辊(12)的底端与所述废液导向板(18)的底部在同一水平面，所述正面挤压辊(12)通过转轴活动连接于所述支架(15);所述反面挤压辊(11)通过辊面传动连接于所述正面挤压辊(12)，所述反面挤压辊(11)与所述正面挤压辊(12)在同一水平面，所述反面挤压辊(11)通过转轴活动连接于所述支架(15);所述正面加热缸(9)为滚筒状，所述正面加热缸(9)通过缸面传动连接于所述反面挤压辊(11)，所述正面加热缸(9)与反面挤压辊(11)在同一水平面，所述正面加热缸(9)通过转轴活动连接于所述支架(15);所述反面加热缸(8)为滚筒状，所述反面加热缸(8)通过缸面传动连接于所述正面加热缸(9)，所述反面加热缸(8)与正面加热缸(9)在同一水平面，所述反面加热缸(8)通过转轴活动连接于所述支架(15);所述电机(10)固定连接于所述支架(15)并通过皮带与所述正面加热缸(9)的转轴传动连接;所述滚筒通过转轴活动连接于所述支架(15)，所述滚筒分别设置在所述废液输入槽(19)下方、所述正面挤压辊(12)上方、所述反面加热缸(8)一侧、所述反面加热缸(8)下方和所述反面加热缸(8)上方，所述废液输入槽(19)下方的滚筒的顶部与所述废液导向板(18)底部在同一水平面;所述脱水滤带(16)依次经过所述废液输入槽(19)下方的滚筒顶部、所述正面挤压辊(12)底部、所述正面挤压辊(12)与反面挤压辊(11)的传动连接处、所述反面挤压辊(11)顶部、反面挤压辊(11)与正面加热缸(9)的传动连接处、正面加热缸(9)底部、正面加热缸(9)与反面加热缸(8)的传动连接处和反面加热缸(8)顶部并通过所述反面加热缸(8)下方的滚筒绕回所述废液输入槽(19)下方的滚筒;所述反面加热缸(8)下方设置有对所述脱水滤带(16)的刮泥板以使废液中的滤渣从所述脱水滤带(16)上分离，所述刮泥板固定连接于所述支架(15);所述挤压滤带(14)依次绕过所述正面挤压辊(12)底部、所述正面挤压辊(12)与反面挤压辊(11)的传动连接处、所述反面挤压辊(11)顶部、反面挤压辊(11)与正面加热缸(9)的传动连接处、正面加热缸(9)底部、正面加热缸(9)与反面加热缸(8)的传动连接处和反面加热缸(8)顶部并通过所述反面加热缸(8)一侧的滚筒、所述反面加热缸(8)上方的滚筒和所述正面挤压辊(12)上方的滚筒绕回所述正面挤压辊(12)底部;所述脱水滤带(16)和挤压滤带(14)在所述正面挤压辊(12)底部、所述正面挤压辊(12)与反面挤压辊(11)的传动连接处、所述反面挤压辊(11)顶部、反面挤压辊(11)与正面加热缸(9)的传动连接处、正面加热缸(9)底部、正面加热缸(9)与反面加热缸(8)的传动连接处和反面加热缸(8)顶部分别通过上下表面相互贴合;所述反面加热缸(8)一侧的滚筒处设置有对所述挤压滤带(14)的刮泥板以使废液中的滤渣从所述挤压滤带(14)上分离，所述刮泥板与所述支架(15)固定连接。
4.根据权利要求3所述的纸浆污水处理系统，其特征在于：所述废液导向板(18)底部还分别设置有过滤毛刷(17)，所述脱水滤带(16)从所述过滤毛刷(17)底部经过。
5.根据权利要求3所述的纸浆污水处理系统，其特征在于：所述支架(15)底部还设置有集水槽(2)。
6.根据权利要求3所述的纸浆污水处理系统，其特征在于：所述反面加热缸(8)下方的滚筒下方还设置滤渣收集箱(1)。
7.根据权利要求4所述的纸浆污水处理系统，其特征在于：所述正面加热缸(9)和反面加热缸(8)分别为正面蒸汽缸和反面蒸汽缸。
8.根据权利要求4所述的纸浆污水处理系统，其特征在于：所述压滤机(29)的出渣口与纸浆渣收集池(28)通过导流槽(31)联通。
9.根据权利要求1所述的纸浆污水处理系统，其特征在于：所述纸浆渣收集池(28)的一侧壁设有与公路联通的过道，用于运输车运输滤渣。
说明书
纸浆污水处理系统
技术领域
本实用新型涉及一种纸浆污水处理系统。
背景技术
目前，造纸厂的纸浆污水处理系统一般都是由污水池、沉淀池、生化池、酸化池、曝气池和清水池组成。纸浆污水集积于污水池后进入沉淀池初步沉淀，再进入生化池进行生化处理后，进入酸化池进行酸化处理，经过酸化处理后的污水含有的有害物质大部分去除，再进入曝气池进行氮元素、磷元素处理，最后进入清水池再次沉淀处理，经过再次沉淀处理的水符合排放标准。由于纸浆污水中含有大量用于燃料的可燃物质。采用目前这种纸浆污水处理系统很难提取纸浆污水中的可燃物质，导致污水处理工作量大，工作效率低，处理成本高，不方便。
实用新型内容
本实用新型要解决的技术问题在于提供一种使用方便、污水处理工作量小、工作效率高、成本低的纸浆污水处理系统。
为了解决上述技术问题，本实用新型的纸浆污水处理系统，包括污水池、沉淀池、生化池、酸化池、曝气池和清水池，所述污水池分别与纸浆污水源、沉淀池联通;所述沉淀池与生化池联通;所述生化池与酸化池联通;所述酸化池与曝气池联通;所述曝气池与清水池联通;还包括浆泵、压滤机和纸浆渣收集池;所述浆泵的入口置于沉淀池内底部、出口与压滤机的入料口联通;所述压滤机位于沉淀池上方，该压滤机的出渣口与纸浆渣收集池联通、出水口通过通道与沉淀池联通;所述纸浆渣收集池位于压滤机的出渣口下方，用于收集废渣。
所述沉淀池内设有滤层，该滤层使沉淀池划分为沉淀区与滤水区;所述沉淀池的沉淀区与污水池联通、滤水区与生化池联通;所述浆泵的入口置于沉淀池的沉淀区的内底部;所述压滤机的出水口通过通道与沉淀池的沉淀区联通。
所述压滤机包括废液输入槽、废液导向板、脱水滤带、挤压滤带、支架、电机、正面挤压辊、反面挤压辊、正面加热缸、反面加热缸、滚筒和刮泥板;所述废液输入槽倾斜设置，所述废液输入槽的槽底输出口的两侧对称设置有废液导向板，所述废液导向板水平设置并且所述导向板之间的间隔宽度小于所述脱水滤带的宽度，所述废液输入槽和废液导向板固定连接于所述支架;所述正面挤压辊设置于所述废液导向板的导向方向，所述正面挤压辊的底端与所述废液导向板的底部在同一水平面，所述正面挤压辊通过转轴活动连接于所述支架;所述反面挤压辊通过辊面传动连接于所述正面挤压辊，所述反面挤压辊与所述正面挤压辊在同一水平面，所述反面挤压辊通过转轴活动连接于所述支架;所述正面加热缸为滚筒状，所述正面加热缸通过缸面传动连接于所述反面挤压辊，所述正面加热缸与反面挤压辊在同一水平面，所述正面加热缸通过转轴活动连接于所述支架;所述反面加热缸为滚筒状，所述反面加热缸通过缸面传动连接于所述正面加热缸，所述反面加热缸与正面加热缸在同一水平面，所述反面加热缸通过转轴活动连接于所述支架;所述电机固定连接于所述支架并通过皮带与所述正面加热缸的转轴传动连接;所述滚筒通过转轴活动连接于所述支架，所述滚筒分别设置在所述废液输入槽下方、所述正面挤压辊上方、所述反面加热缸一侧、所述反面加热缸下方和所述反面加热缸上方，所述废液输入槽下方的滚筒的顶部与所述废液导向板底部在同一水平面;所述脱水滤带依次经过所述废液输入槽下方的滚筒顶部、所述正面挤压辊底部、所述正面挤压辊与反面挤压辊的传动连接处、所述反面挤压辊顶部、反面挤压辊与正面加热缸的传动连接处、正面加热缸底部、正面加热缸与反面加热缸的传动连接处和反面加热缸顶部并通过所述反面加热缸下方的滚筒绕回所述废液输入槽下方的滚筒;所述反面加热缸下方设置有对所述脱水滤带的刮泥板以使废液中的滤渣从所述脱水滤带上分离，所述刮泥板固定连接于所述支架;所述挤压滤带依次绕过所述正面挤压辊底部、所述正面挤压辊与反面挤压辊的传动连接处、所述反面挤压辊顶部、反面挤压辊与正面加热缸的传动连接处、正面加热缸底部、正面加热缸与反面加热缸的传动连接处和反面加热缸顶部并通过所述反面加热缸一侧的滚筒、所述反面加热缸上方的滚筒和所述正面挤压辊上方的滚筒绕回所述正面挤压辊底部;所述脱水滤带和挤压滤带在所述正面挤压辊底部、所述正面挤压辊与反面挤压辊的传动连接处、所述反面挤压辊顶部、反面挤压辊与正面加热缸的传动连接处、正面加热缸底部、正面加热缸与反面加热缸的传动连接处和反面加热缸顶部分别通过上下表面相互贴合;所述反面加热缸一侧的滚筒处设置有对所述挤压滤带的刮泥板以使废液中的滤渣从所述挤压滤带上分离，所述刮泥板与所述支架固定连接。
所述废液导向板底部还分别设置有过滤毛刷，所述脱水滤带从所述过滤毛刷底部经过。
所述支架底部还设置有集水槽。
所述反面加热缸下方的滚筒下方还设置滤渣收集箱。
所述正面加热缸和反面加热缸分别为正面蒸汽缸和反面蒸汽缸。
所述压滤机的出渣口与纸浆渣收集池通过导流槽联通。
所述纸浆渣收集池的一侧壁设有与公路联通的过道，用于运输车运输滤渣。
采用本实用新型的结构，由于还包括浆泵、压滤机和纸浆渣收集池，浆泵的入口置于沉淀池内底部、出口与压滤机的入料口联通，压滤机位于沉淀池上方，该压滤机的出渣口与纸浆渣收集池联通、出水口通过通道与沉淀池联通，纸浆渣收集池位于压滤机的出渣口下方，用于收集废渣。使用时，纸浆废水进入沉淀池后，经过压滤机压滤，纸浆废水中的大部分微颗粒物质分离出来置于纸浆渣收集池内，用于加热设备，如锅炉等，充分利用了纸浆废水中微颗粒物质作为燃料，产生了经济效益，降低了纸浆废水的处理量，工作效率高，处理成本低，使用方便。
又由于沉淀池内设有滤层，该滤层使沉淀池划分为沉淀区与滤水区，沉淀池的沉淀区与污水池联通、滤水区与生化池联通，浆泵的入口置于沉淀池的沉淀区的内底部，压滤机的出水口通过通道与沉淀池的沉淀区联通。使用时，纸浆废水内的微颗粒物质通过滤层过滤后沉淀于沉淀池的沉淀区，经过滤层过滤后的纸浆废水流入生化池内，降低了污水处理的化学药剂用量，降低了纸浆废水的处理量，提高了工作效率更高，污水处理成本更低，使用更方便。
由于压滤机的出渣口与纸浆渣收集池通过导流槽联通。以使滤渣更流畅地进入纸浆渣收集池收集。
由于纸浆渣收集池的一侧壁设有与公路联通的过道，用于运输车运输滤渣。以使运输滤渣更方便。
