申请日2015.03.06
公开(公告)日2015.05.13
IPC分类号C02F103/28; C02F9/14
摘要
本发明涉及污水处理设备技术领域，公开一种造纸污水回收监测系统，包括：废水集合收集池，废水输送管道以及造纸工艺过程中各工艺步骤所产生废水的废水收集池;多个废水收集池依次连接至废水输送管，并与废水集合收集池的进水口连通，多个废水收集池中的第一废水收集池通过回用泵连接至下一道工艺步骤的第二废水收集池;在第一废水收集池连接回用泵的废水输出口设置栅格;在废水集合收集池内设置水质检测装置，以及调节水质浓度的调节器以及生物化学处理器;废水集合收集池的出水口连接废水收集池;在该出水口设置控制阀门，解决了现有技术中造纸污水存在排放不合理的技术问题，进而合理规划造纸污水排放，减少环境污染的技术效果。

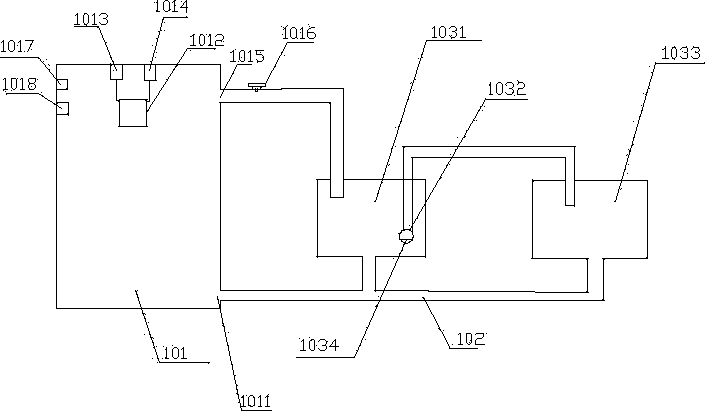

摘要附图
权利要求书
1.一种造纸污水回收监测系统，其特征在于，包括：废水集合收集池，废水输送管道以及造纸工艺过程中各工艺步骤所产生废水的废水收集池;
其中，多个废水收集池依次连接至废水输送管，并与废水集合收集池的进水口连通，多个废水收集池中的第一废水收集池通过回用泵连接至下一道工艺步骤的第二废水收集池;在所述第一废水收集池连接回用泵的废水输出口设置栅格;在废水集合收集池内设置水质检测装置，由水质检测装置获取当前废水的水质状况，所述废水集合收集池内连接水质检测装置设置有调节水质浓度的调节器以及生物化学处理器;所述废水集合收集池的出水口连接多个废水收集池中的第一道工艺步骤的废水收集池;在废水集合收集池的出水口设置控制阀门，所述控制阀门由水质检测装置来控制。
2.根据权利要求1所述的造纸污水回收监测系统，其特征在于，在所述废水集合收集池内还设置有活性炭过滤器和紫外线杀菌器。
3.根据权利要求1所述的造纸污水回收监测系统，其特征在于，所述多个废水收集池具体包括：制浆蒸煮废液池，分离中段水池以及抄纸废水池。
说明书
一种造纸污水回收监测系统
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种造纸污水回收监测系统。
背景技术
造纸术是我国的四大发明之一，目前，我国的造纸工业废水排放量及COD(化学需氧量)排放量均居我国各类工业排放量的首位，因此，造纸工业污染防治的首要问题，现有造纸工艺流程包括制浆，抄纸，涂布，加工等步骤，其中由制浆，抄纸均产生了废水，这些废水中均含有大量污染物，直接排放将会直接污染环境。
因此，现有的造纸污水存在排放不合理的技术问题。
发明内容
本发明实施例通过提供一种造纸污水回收监测系统，解决了现有技术中造纸污水存在排放不合理的技术问题，进而合理规划造纸污水排放，减少环境污染的技术效果。
本发明实施例提供了一种造纸污水回收监测系统，包括：废水集合收集池，废水输送管道以及造纸工艺过程中各工艺步骤所产生废水的废水收集池;
其中，多个废水收集池依次连接至废水输送管，并与废水集合收集池的进水口连通，多个废水收集池中的第一废水收集池通过回用泵连接至下一道工艺步骤的第二废水收集池;在所述第一废水收集池连接回用泵的废水输出口设置栅格;在废水集合收集池内设置水质检测装置，由水质检测装置获取当前废水的水质状况，所述废水集合收集池内连接水质检测装置设置有调节水质浓度的调节器以及生物化学处理器;所述废水集合收集池的出水口连接多个废水收集池中的第一道工艺步骤的废水收集池;在废水集合收集池的出水口设置控制阀门，所述控制阀门由水质检测装置来控制。
进一步地，在所述废水集合收集池内还设置有活性炭过滤器和紫外线杀菌器。
进一步地，所述多个废水收集池具体包括：制浆蒸煮废液池，分离中段水池以及抄纸废水池。
本发明实施例中提供的一个或多个技术方案，至少具有如下技术效果或优点：
1、由于采用在造纸污水回收监测系统中设置可循环利用的废水收集池，并在废水集合收集池内设置水质检测装置，以及连接水质检测装置的调节水质浓度的调节器和生物化学处理器，解决了现有技术中造纸污水排放存在不合理的技术问题，进而通过回收各工艺步骤中的污水，并循环利用，在废水集合收集池中对汇总的污水进行综合处理，在水质检测装置检测到水质状况满足能够循环利用的条件时，控制设置在废水集合收集池的出水口处的控制阀门开启，从而使得去污后的污水进入工艺流程中，并重新利用，从而保障最终排出的污水不会造成环境污染。
2、由于采用在废水集合收集池内还设置有活性炭过滤器和紫外线杀菌器，对汇总至该废水集合收集池内的进一步过滤，杀菌，提高重复利用的废水的水质质量，进而提高废物排放的水质质量，从而保障环境不被污染。
