申请日2014.03.12
公开(公告)日2015.02.04
IPC分类号C02F3/10; C02F3/34
摘要
这种网盘状污水处理生物载体，由塑料丝层层叠成的具有不规则网眼构成的网盘，比表面积500-1400m2/载体m3，空隙率70-90%，塑料丝丝径为0.5-1.0mm，不规则间距的平均间距10-30mm。污水处理网盘状生物载体为圆盘状，或为半圆盘状，或为拼接成圆盘状。活性污泥量越大、活性越高，污水处理效率越高、效果越好、占地越小、造价越低。生物载体的性能与载体的表面积、附着力和生物膜的更新速度等因素有关。载体的表面积越大，活性污泥量就越大，是影响载体性能的主要因素。附着力越大，活性污泥量就越大。生物膜更新速度越快，污泥活性越大。附着力和生物膜更新速度是影响载体性能的重要因素。
权利要求书
1.一种网盘状污水处理生物载体，其特征在于：由塑料丝层层叠成的具有不规则网眼构成的网盘，比表面积500-1400m2/载体m3，空隙率70-90%，塑料丝丝径为0.5-1.0mm，不规则间距的平均间距10-30mm。
2.根据权利要求1所述的网盘状污水处理生物载体，其特征在于：污水处理网盘状生物载体为圆盘状或半圆盘状或拼接成圆盘状。
说明书
网盘状污水处理生物载体
技术领域
本实用新型涉及一种污水处理领域的填料，具体是一种立体网盘状的生物载体。
背景技术
污水生物处理是污水处理的主要方法，包括生物活性污泥法和生物膜法两大系列。生物活性污泥法工艺很多，如完全混合法、渐渐曝气法、阶段曝气法、吸附再生法、A/O法、AB法、氧化沟法。活性污泥法的主要优点是效率较高，效果较好，经验丰富。主要缺点是占地较大，抗冲击能力较差，容易出现污泥膨胀。生物膜法包括生物滤池、生物转盘和生物接触氧化法。生物膜法的主要优点是效率较高，效果较好，运行灵活，安全稳定可靠，抗冲击能力较强。主要缺点是生物载体造价较高。生物接触氧化法兼有生物膜法与活性污泥法的优点，开发于上世纪七十年代，主要适应于小型污水处理厂和工业废水处理。接触氧化工艺已经成为应用最为广泛、运行最为稳定的小型污水回用处理工艺。
生物载体是接触氧化法污水处理工艺的关键设备。国产生物载体很多，包括固定载体、悬浮载体、软性载体等。固定载体如蜂窝管，基本上已经被淘汰。悬浮载体俗称曝气球，属于悬浮载体。各种曝气球表面积较大，容易挂膜，生物相较为丰富，但流动性大，容易随水流起堆。弹性填料是一种软性固定生物载体，应用广泛，固定安装，但挂膜通常较困难。组合填料是另一种软性固定生物载体，应用也很广泛，表面积较大，固定安装，挂膜较好。国产载体的共同特点是价格便宜，但性能不如进口填料。
泳动床(Bio Fringe，简称BF)是日本在上世纪八十年代末研发的污水处理技术，核心是BF生物载体，广泛地应用于世纪各地，中国也有应用。BF生物载体由特殊纤维构造制成的污水处理高性能生物填料。其特点活性污泥量大，是活性污泥法和普通生物膜法的5～10倍，处理能力比活性污泥法和一般生物膜法提高2～5倍。
活性污泥量越大、活性越高，污水处理效率越高、效果越好、占地越小、造价越低。生物载体的性能与载体的表面积、附着力和生物膜的更新速度等因素有关。载体的表面积越大，活性污泥量就越大，是影响载体性能的主要因素。附着力越大，活性污泥量就越大。生物膜更新速度越快，污泥活性越大。附着力和生物膜更新速度是影响载体性能的重要因素。
国产生物载体虽然造价便宜，但与国外先进载体差距很大，主要表现在活性污泥量普遍较小，有的容易结块(无法更新，失去活性)，有的容易发生堆积。
发明内容

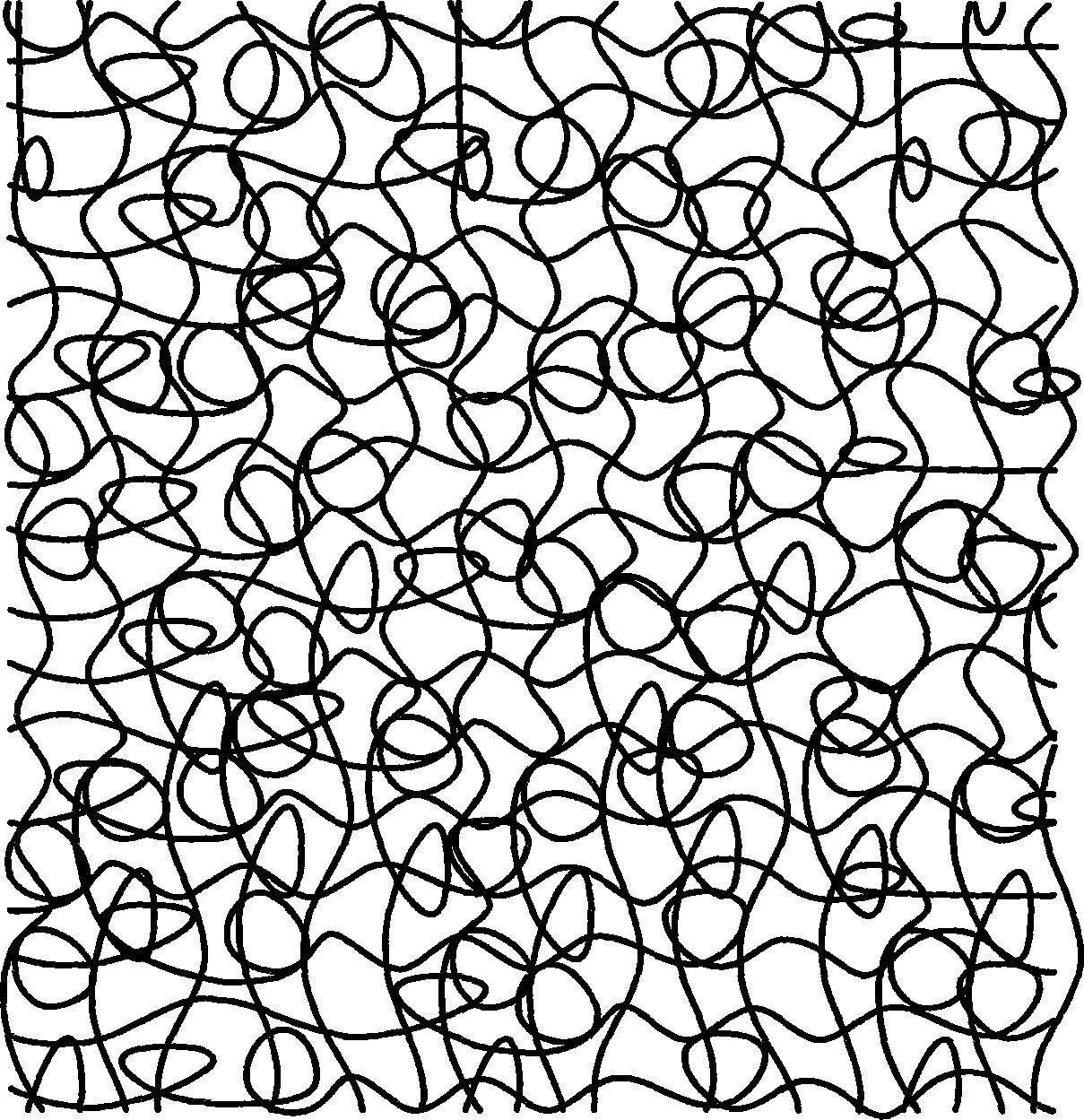

这种网盘状污水处理生物载体，由塑料丝层层叠成的具有不规则网眼构成的网盘，比表面积500-1400m2/载体m3，空隙率70-90%，塑料丝丝径为0.5-1.0mm，不规则间距的平均间距10-30mm。污水处理网盘状生物载体为圆盘状、或为半圆盘状、或为拼接成圆盘状。本实用新型的形状是由塑料丝层层叠成的不规则网眼构成的网盘，比表面积500-1400m2/m3，是一般国产填料的5-10倍;空隙适度，空隙率70-90%，易于挂膜和更新。本实用新型的安装方式是固定安装，属于固定填料，避免了载体的移动。保持载体固定有利于生物相的稳定，易于形成合理的菌群分布。本实用新型的制作方法简单，可以采用现有通用塑料机械直接制成。
