申请日2013.09.18
公开(公告)日2014.03.26
IPC分类号E03C1/12
摘要
本申请公开了家用废水采集和储存装置，其特征在于，包括：收集器(2)，加压装置(3)和高位储水箱(4)，利用本申请高位储水箱中的生活废水冲洗马桶，节省自来水及家庭用水费用，高位储水箱中的水还可以直接储存至社区储水池，可用于灌溉和冲洗地面，节省了水资源。
权利要求书

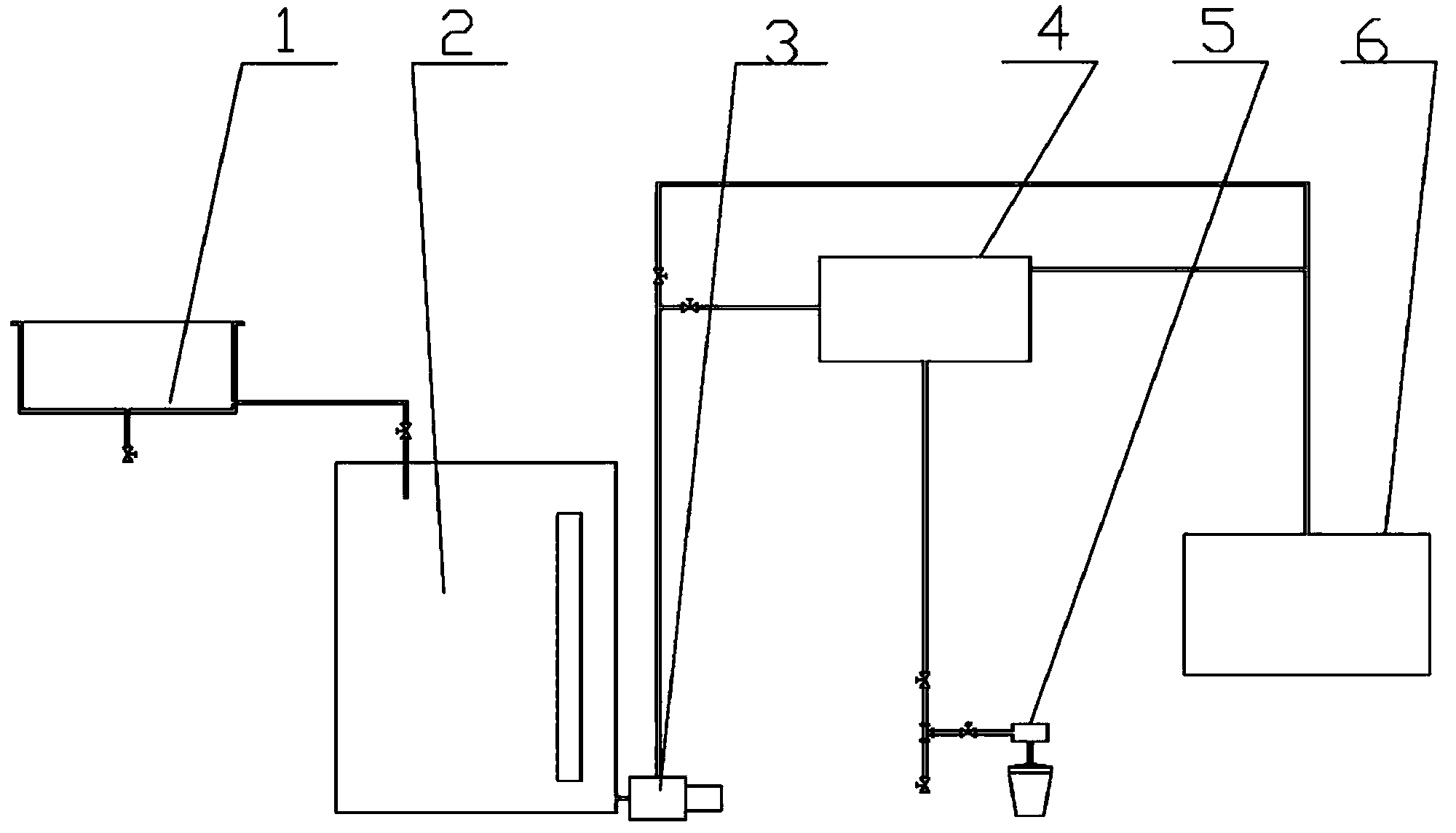

1.家用废水采集和储存装置，其特征在于，包括收集器(2)，加压装置(3)和高位储水箱(4)，所述收集器(2)通过加压装置(3)与高位储水箱(4)连接。
2.根据权利要求1所述的家用废水采集和储存装置，其特征在于，所述加压装置(3)为水泵。
3.根据权利要求1所述的家用废水采集和储存装置，其特征在于，所述收集器(2)与高位储水箱(4)直接连接。
4.根据权利要求3所述的家用废水采集和储存装置，其特征在于，所述加压装置(3)为手动加压装置。
5.根据权利要求1-4中任一项所述的家用废水采集和储存装置，其特征在于，所述收集器(2)和高位储水箱(4)上设置水位尺。
6.根据权利要求5所述的家用废水采集和储存装置，其特征在于，所述高位储水箱(4)和收集器(2)之间设置单向阀。
7.根据权利要求6所述的家用废水采集和储存装置，其特征在于，所述收集器(2)的进水口设置过滤器。
说明书
家用废水采集和储存装置
技术领域
本实用新型涉及水处理装置，特别涉及家用废水处理装置。
背景技术
水并不是取之不尽、用之不竭的，北京市是严重缺水的城市，人均水资源占 有量不足400m3，相当于全国人均占有量的1/6，世界人均占有量的1/25。而 我国的西北部地区的水资源则更为稀缺。目前，我们比较关注的是控制工业用水 量和工业的处理及再利用，而往往忽视了家庭用水的再利用，更忽视了将整个社 区的生活废水收集起来集中利用。
实用新型内容
鉴于现有技术中存在的问题，本实用新型提供一种家用废水采集和储存装 置，可以收集家庭生活废水，并将废水用于冲洗厕所马桶以及将社区生活废水集 中起来，用于灌溉。
本实用新型的家用废水采集和储存装置，包括：收集器，加压装置和高位储 水箱。
在本实用新型的一些实施方式中，所述收集器通过加压装置与高位储水箱连 接。
在本实用新型的一些实施方式中，所述加压装置为水泵。
在本实用新型的一些实施方式中，所述收集器与高位储水箱直接连接。
在本实用新型的一些实施方式中，所述加压装置为手动加压装置。
在本实用新型的一些实施方式中，所述收集器和高位储水箱上设置水位尺。
在本实用新型的一些实施方式中，所述高位储水箱和收集器之间设置单向 阀。
在本实用新型的一些实施方式中，所述收集器的进水口设置过滤器。
本实用新型的有益效果：
1.利用本实用新型高位储水箱中的生活废水冲洗马桶，节省自来水。
2.利用本实用新型将生活废水直接储存至社区储水池，用于灌溉和冲洗地 面，节省了水资源。
