申请日2014.10.22
公开(公告)日2015.03.11
IPC分类号B04B15/02; B04B11/00
摘要
本实用新型所述一种改进的污泥出料装置，包括架体，所述架体设有卧螺离心机和污泥斗，所述卧螺离心机设置于所述污泥斗上方，所述污泥斗的底部设有污泥出口，所述污泥出口设有阀门和活塞，所述活塞包括气缸和活塞杆，所述阀门固接所述活塞杆，所述活塞杆远离所述污泥口的一端设有手轮。本实用新型所述一种改进的污泥出料装置，卧螺离心机使污泥从污泥口排出，运输车辆在污泥口下方运输污泥，阀门由活塞驱动而打开和关闭，效率较高，有效降低了工人的劳动强度。
权利要求书
1.一种改进的污泥出料装置，包括架体，其特征在于：所述架体设有卧螺离 心机和污泥斗，所述卧螺离心机设置于所述污泥斗上方，所述污泥斗的底 部设有污泥出口，所述污泥出口设有阀门和活塞，所述活塞包括气缸和活 塞杆，所述阀门固接所述活塞杆，所述活塞杆远离所述污泥口的一端设有 手轮。
2.根据权利要求1所述的一种改进的污泥出料装置，其特征在于：所述污泥 斗设有加温装置。
3.根据权利要求2所述的一种改进的污泥出料装置，其特征在于：所述加温 装置为导热油加热装置。
4.根据权利要求1所述的一种改进的污泥出料装置，其特征在于：所述污泥 斗埋设于若干喷嘴，所述喷嘴连接进水管。
5.根据权利要求1所述的一种改进的污泥出料装置，其特征在于：所述污泥 斗对应所述污泥出口设有冲洗喷头。
6.根据权利要求5所述的一种改进的污泥出料装置，其特征在于：所述污泥 斗设有伸缩机器臂，所述冲洗喷头固接于所述伸缩机器臂。
7.根据权利要求6所述的一种改进的污泥出料装置，其特征在于：所述冲洗 喷头设有成像镜头和光源，所述成像镜头连接显示屏，所述伸缩机器臂由 控制手柄控制。
说明书
一种改进的污泥出料装置
技术领域
本实用新型属于环保设备技术领域，具体地说，涉及一种改进的污泥出料 装置。
背景技术
水污染是我国面临的主要环境问题之一。随着我国工业的发展，工业废水 的排放量日益增加，达不到排放标准的工业废水排入水体后，会污染地表水和 地下水。含油废水油类漂浮在水面，动植物油脂具有腐败性，消耗水体中的溶 解氧又会散出令人厌恶的气味。小型化工企业产生的有机废水含氰、酚等有毒 物质、重金属等慢性有毒物质及致癌物质等废水的可生化性差，不适宜于生物 处理，废水达不到《污水综合排放标准》GB8978-1996三级标准或《污水排入 城市下水道水质标准》(CJ3082-1999)，直接排入污水管网对污水处理厂正常运 行带来危害。
水污染的综合防治已引起世界各国的普遍重视，改善污水的处理技术，提 高处理效率，降低费用和能耗，仍是重要的研究内容。解决水污染最有效的方 法是综合考虑水资源规划、水体用途、发展区域性水污染防治。
沥青生产产生的废水经处理后，会产生大量的污泥，污泥需要车辆外运进 行填埋等处理，但是污泥粘度较大，人工搬运到车辆上，劳动强度较大，效率 较低。
实用新型内容
本实用新型克服了现有技术中的缺点，提供了一种改进的污泥出料装置， 其污泥可直接运送到车辆上，十分方便，效率较高，降低了工人的劳动强度。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

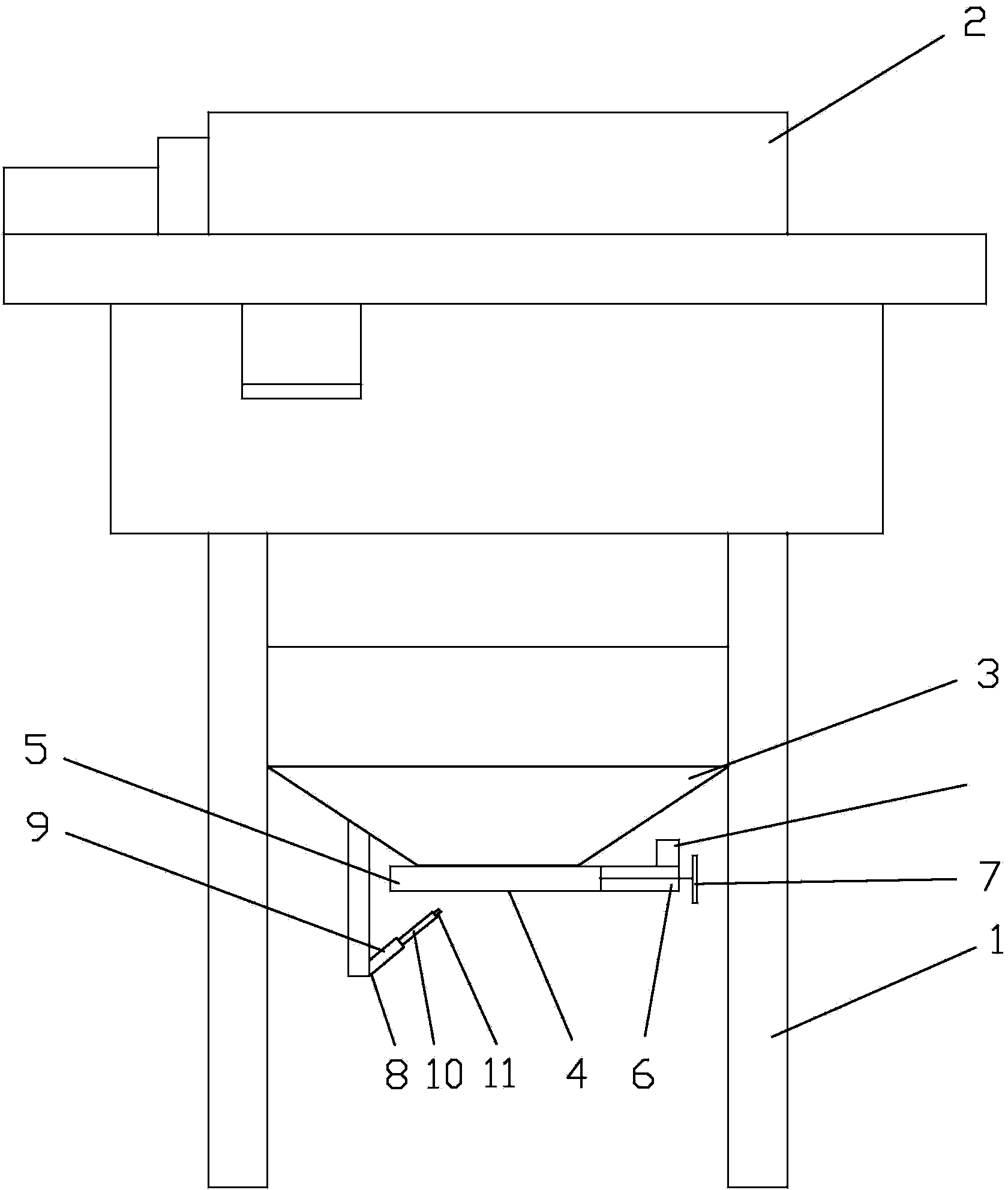

一种改进的污泥出料装置，包括架体，所述架体设有卧螺离心机和污泥斗， 所述卧螺离心机设置于所述污泥斗上方，所述污泥斗的底部设有污泥出口，所 述污泥出口设有阀门和活塞，所述活塞包括气缸和活塞杆，所述阀门固接所述 活塞，所述活塞杆远离所述污泥口的一端设有手轮杆。
进一步，所述污泥斗设有加温装置。
进一步，所述加温装置为导热油加热装置。
进一步，所述污泥斗埋设于若干喷嘴，所述喷嘴连接进水管。
进一步，所述污泥斗对应所述污泥出口设有冲洗喷头。
进一步，所述污泥斗设有伸缩机器臂，所述冲洗喷头固接于所述伸缩机器 臂。
进一步，所述冲洗喷头设有成像镜头和光源，所述成像镜头连接显示屏， 所述伸缩机器臂由控制手柄控制。
与现有技术相比，本实用新型的有益效果是：
本实用新型所述一种改进的污泥出料装置，卧螺离心机使污泥从污泥口排 出，运输车辆在污泥口下方运输污泥，阀门由活塞驱动而打开和关闭，效率较 高，有效降低了工人的劳动强度。
