申请日2012.12.31
公开(公告)日2013.04.03
IPC分类号C02F9/14
摘要
本发明涉及污水处理技术领域，是一种综合污水处理系统及方法，包括依次连接的格栅、沉淀池、CAST反应池、综合污水调节池和接触消毒池，CAST反应池接有罗茨风机，CAST反应池的底部连接至一个污泥池，污泥池内设有污泥脱水机，接触消毒池上接有ClO2发生器。本发明工艺流程简单，布置紧凑，运行灵活，处理效果好，可在不增加大量投资的条件下，实现对医院污水进行有效的深度综合处理，处理的污水出水水质更加稳定。
权利要求书
1.一种综合污水处理系统，其特征在于：包括依次连接的格栅、沉淀池、CAST反应池、综合污水调节池和接触消毒池，所述CAST反应池接有罗茨风机，所述CAST反应池的底部连接至一个污泥池，所述污泥池内设有污泥脱水机，所述接触消毒池上接有ClO2发生器;
医院内的收集管网进污水后通过重力自留至所述格栅，通过所述格栅去除水中的大块的漂浮物，所述格栅的出水进入所述沉淀池进行沉淀分离，所述沉淀器的出水通过提升泵进入所述CAST反应池，在所述CAST反应池内通过反应去除水中部分COD、BOD和SS，所述CAST反应池的出水进入所述综合污水调节池中进行微生物菌深度处理、中和、调节和混和，所述综合污水调节池的出水进入所述接触消毒池与ClO2反应消毒杀灭水中的致病微生物，所述接触消毒池的出水排至城市污水管网。
2.如权利要求1所述的综合污水处理系统，其特征在于：所述综合污水调节池包括一个微生物菌池、两个倾斜向上的急流渠、一个倾斜向下的缓流渠和两个污泥沉淀直立生物菌膜池，在污泥沉淀直立生物菌膜池中建一道隔墙使之形成一个进水池和一个出水池，在出水池内安装生物填料架;微生物菌池的出水口通过第一急流渠连接至第一污泥沉淀直立生物菌膜池的进水池，第一污泥沉淀直立生物菌膜池的出水池通过缓流渠连接至第二污泥沉淀直立生物菌膜池的进水池，第二污泥沉淀直立生物菌膜池的出水池连接所述第二急流渠，所述第二急流渠的出水连接至所述接触消毒池。
3.如权利要求2所述的综合污水 处理系统，其特征在于：所述急流渠和缓流渠与水平线的夹角为45-65度。
4.如权利要求1或2所述的综合污水处理系统，其特征在于：设置两个并联的CAST反应池，进行交替进水。
5.用于权利要求1或2所述系统的综合污水处理方法，其特征在于：按以下步骤进行：
㈠医院内的收集管网进污水后通过重力自留至格栅，通过格栅去除水中的大块的漂浮物，格栅的出水进入沉淀池进行沉淀分离;
㈡沉淀分离后的污水通过提升泵进入所述CAST反应池，在CAST反应池内通过反应去除水中部分COD、BOD和SS;
㈢CAST反应池的出水进入所述综合污水调节池，综合污水调节池分别按倾斜角度降建急流渠和缓流渠，渠宽按水流量的大小来确定，通过不同的水体流速和跌水溅花效应对水体复氧，使废水从微生物菌池中挟带的微生物菌从运动膨胀的水分子中分离，脱离水流，在渠底筑巢和栖息，对水体中残留的有机物进行分解代谢，并为合新细胞提供所需要的物质能量，繁育出大量的活性生物菌，在渠底自然形成生物菌膜体，完成对废水的深度处理;在急流渠和缓流渠之间连接处建污泥沉淀直立生物菌膜池，在污泥沉淀直立生物菌膜池中建一道隔墙，形成一个进水池和一个出水池，在出水池内安装生物填料架;进水池收集由急流渠和缓流渠内微生物菌生命周期新陈代谢死亡而形成的污泥，出水池内生物填料上新生的微生物形成的直立生物菌膜体，对污水中有机物进行分解;
㈣综合污水调节池的出水进入接触消毒池与ClO2反应消毒杀灭水中的致病微生物，接触消毒池的出水排至城市污水管网。
6.如权利要求5所述的系统的综合污水处理方法，其特征在于：所述步骤㈡中，CAST反应池内的处理过程为：进水-曝气-沉淀-撇水，所述进水-曝气-沉淀-撇水组成一个循环，并循环开始时，进行充水，CAST反应池中的水位由某一最低水位开始上升，经过一定时间的曝气和混合后，停止曝气，以使活性污泥进行絮凝并在一个静止的环境中沉淀，在完成沉淀阶段后，由一个移动式撇水堰排出已处理的上清液，使水位下降至池子所设定的最低水位，完成后进入下一循环过程，重复以上循环。
说明书
一种综合污水处理系统及方法
技术领域
本发明涉及污水处理技术领域，具体的说是一种综合污水处理系统及方法。
背景技术
污水处理是指为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。处理污水的方法很多，一般可归纳为物理法、化学法和生物法等。一般的污水处理方法是将污水引往集水池，对集水池末尾一格调节pH，用一级溶气水泵提升到一级压力溶气罐，同时吸入空气和聚凝脱色剂，将在一级压力溶气罐内的一级饱和溶气水骤然释放到一级气浮池形成一级处理水;一级处理水溢入缓冲池，再在控制pH用二级溶气水泵将一级处理水提升至二级压力溶气罐内，同时吸入空气和聚凝脱色剂，将二级压力溶气罐内的二级饱和溶气水骤然释放到二级气浮池形成二级处理水并自溢至沉淀池沉淀后排放;一、二级气浮池中的浮泥入浮泥池，压滤成滤饼，滤液回引至集水池。医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。医院各部门的功能、设施和人员组成情况不同，产生污水的主要部门和设施有：诊疗室、化验室、病房、洗衣房、X光照像洗印、动物房、同位素治疗诊断、手术室等排水;医院行政管理和医务人员排放的生活污水，食堂、单身宿舍、家属宿舍排水。不同部门科室产生的污水成分和水量各不相同，如重金属废水、含油废水、洗印废水、放射性废水等，而且不同性质医院产生的污水也有很大不同，医院污水较一般生活污水排放情况复杂。医院污水的污染浓度大概为：CODcr：200-350mg/L，BOD5：80-150 mg/L，SS：40-120mg/L，氨氮：10-50mg/L，粪大肠杆菌：1.0×106-3.0×108个/L。现有技术中，对于医院污水没有一种简单可行的方案。
发明内容
本发明所要解决的技术问题是，克服现有技术的缺点，提供一种综合污水处理系统及方法，可以对医院污水进行有效的综合处理，处理的污水出水水质更加稳定。
本发明解决以上技术问题的技术方案是：

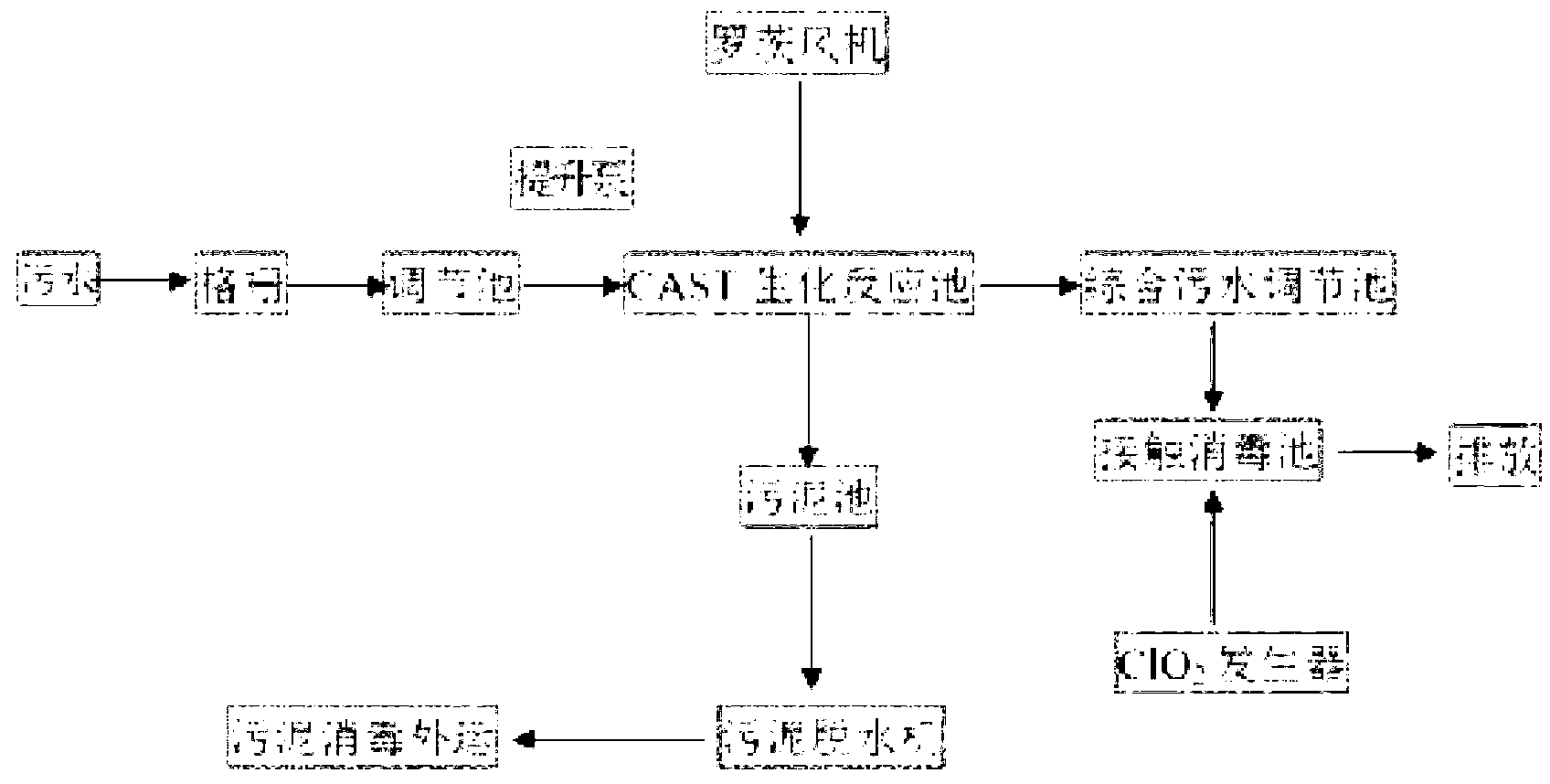

一种综合污水处理系统，包括依次连接的格栅、沉淀池、CAST反应池、综合污水调节池和接触消毒池，CAST反应池接有罗茨风机，CAST反应池的底部连接至一个污泥池，污泥池内设有污泥脱水机，接触消毒池上接有ClO2发生器;
医院内的收集管网进污水后通过重力自留至格栅，通过格栅去除水中的大块的漂浮物，格栅的出水进入沉淀池进行沉淀分离，沉淀器的出水通过提升泵进入CAST反应池，在CAST反应池内通过反应去除水中部分COD、BOD和SS，CAST反应池的出水进入综合污水调节池中进行微生物菌深度处理、中和、调节和混和，综合污水调节池的出水进入接触消毒池与ClO2反应消毒杀灭水中的致病微生物，接触消毒池的出水排至城市污水管网。
一种综合污水处理方法，按以下步骤进行：
㈠医院内的收集管网进污水后通过重力自留至格栅，通过格栅去除水中的大块的漂浮物，格栅的出水进入沉淀池进行沉淀分离;
㈡沉淀分离后的污水通过提升泵进入所述CAST反应池，在CAST反应池内通过反应去除水中部分COD、BOD和SS;
㈢CAST反应池的出水进入所述综合污水调节池，综合污水调节池分别按倾斜角度降建急流渠和缓流渠，渠宽按水流量的大小来确定，通过不同的水体流速和跌水溅花效应对水体复氧，使废水从微生物菌池中挟带的微生物菌从运动膨胀的水分子中分离，脱离水流，在渠底筑巢和栖息，对水体中残留的有机物进行分解代谢，并为合新细胞提供所需要的物质能量，繁育出大量的活性生物菌，在渠底自然形成生物菌膜体，完成对废水的深度处理;在急流渠和缓流渠之间连接处建污泥沉淀直立生物菌膜池，在污泥沉淀直立生物菌膜池中建一道隔墙，形成一个进水池和一个出水池，在出水池内安装生物填料架;进水池收集由急流渠和缓流渠内微生物菌生命周期新陈代谢死亡而形成的污泥，出水池内生物填料上新生的微生物形成的直立生物菌膜体，对污水中有机物进行分解;
㈣综合污水调节池的出水进入接触消毒池与ClO2反应消毒杀灭水中的致病微生物，接触消毒池的出水排至城市污水管网。
本发明中的CAST即Cyclic Activated Sludge Technology，中文为循环式活性污泥法，是一种生活污水处理工艺，它是在SBR工艺的基础上，增加了选择器及污泥回流设施，并对时序做了一些调整，从而大大提高了SBR工艺的可靠性及效率。该工艺与常规SBR法相比，其最大特点是将SBR池分为三个区，生物选择区具有防止污泥膨胀，并可有效去除有机物和脱氮除磷的功能，同时改善了污水的可生化性。兼氧区具有反催化脱氮和除磷以及形成从厌氧区到好氧区的过渡的作用。主曝气区是CAST反应池的主要反应区，具有有机物降解、硝化、除磷的功能。所以在CAST反应池内在空间上有厌氧-缺氧-好氧三种环境，池内混合液为间歇的混合-推流式，但进水仍为间歇式。这些特点有利于有机物的去除和脱氮除磷。原水经格栅和沉砂池预处理后间歇进入CAST反应池的生物选择区，与从CAST反应池主曝气区回流的污泥混合，发生生化反应，然后流入CAST反应池的兼氧区，对由回流污泥中带入的硝酸盐氮进行缺氧反硝化脱氮，也可以将兼氧区调节为厌氧状态进行厌氧释磷，最终混合液流入CAST反应池的的主反应区，进行有机物的降解、硝化和除磷，然后经沉淀排出上清液。
CAST反应池由生物选择区、兼氧区和主曝气区三部分组成。生物选择区位于CAST反应池的前端，区内常设置折流板，以加强污水和回流污泥的混合。生物反应区内COD较高，菌胶团细菌的比增殖速率比丝状菌比增殖速率更快，因此菌胶团是活性污泥中的优势菌种，可以抑制丝状菌的生长，从而有效防止污泥膨胀。同时，在厌氧环境下的生物选择区中，活性污泥中的反硝化菌以污水中的有机物为碳源，对回流污泥带入的大量硝酸盐进行反硝化脱氮，有利于氮的去除，并且在厌氧状态下，聚磷菌释磷，为在主曝气区的好氧状态下过量摄磷创造了先决条件，有利于除磷。此外，在厌氧菌和兼性菌的作用下，许多难降解的复杂有机物被分解为易生物降解的物质，改善了污水的可生化性，提高了CAST反应池的处理效果。兼氧区可微量曝气进行反硝化脱氮，或者不进行曝气进行除磷。兼氧区也是从厌氧区到主曝气好氧区的过渡区，使活性污泥细菌受环境突变的影响降低。主曝气区是CAST反应池的主要反应区，具有有机物降解、硝化、除磷的功能。在主曝气区曝气、沉淀、排水循环进行，并通过潜污泵进行污泥回流和剩余污泥排放，出水经滗水器排出。
本发明进一步限定的技术方案是：
前述的综合污水处理系统，综合污水调节池包括一个微生物菌池、两个倾斜向上的急流渠、一个倾斜向下的缓流渠和两个污泥沉淀直立生物菌膜池，在污泥沉淀直立生物菌膜池中建一道隔墙使之形成一个进水池和一个出水池，在出水池内安装生物填料架;微生物菌池的出水口通过第一急流渠连接至第一污泥沉淀直立生物菌膜池的进水池，第一污泥沉淀直立生物菌膜池的出水池通过缓流渠连接至第二污泥沉淀直立生物菌膜池的进水池，第二污泥沉淀直立生物菌膜池的出水池连接第二急流渠，第二急流渠的出水连接至接触消毒池。
综合污水调节池分别按倾斜角度降建急流渠和缓流渠，渠宽按水流量的大小来确定，其作用是通过不同的水体流速和跌水溅花效应对水体复氧，使废水从微生物菌池中挟带的微生物菌从运动膨胀的水分子中分离，脱离水流，在渠底筑巢和栖息，对水体中残留的有机物进行分解代谢，并为合新细胞提供所需要的物质能量，繁育出大量的活性生物菌，在渠底自然形成生物菌膜体，完成对废水的深度处理;在急流渠和缓流渠之间连接处建污泥沉淀直立生物菌膜池，在污泥沉淀直立生物菌膜池中建一道隔墙，形成一个进水池和一个出水池，在出水池内安装生物填料架;污泥沉淀直立生物菌膜池的作用有两个，一是进水池收集由急流渠和缓流渠内微生物菌生命周期新陈代谢死亡而形成的污泥，二是出水池内生物填料上新生的微生物形成的直立生物菌膜体，对水中有机物进行分解;这样，整个渠底形成一个平面自然生物菌膜网，与泥沉淀直立生物菌膜池内出水池的直立生物菌膜体组成一个完整的立体式的污水处理生物菌膜网体，这种具有新陈代谢功能的污水处理生物菌膜网体内含有多种微生物菌，它们在流动的污水中以有机污染物为食物，通过摄取有机物，污水处理生物菌膜网自身得到繁衍和增殖，整个渠底形成一个平面自然生物菌膜网，与直立生物菌膜体组成一个完整的立体式的污水处理生物菌膜体系。
前述的综合污水处理系统，其中急流渠和缓流渠与水平线的夹角为45-65度。
前述的的综合污水处理方法，步骤㈡中，CAST反应池内的处理过程为：进水-曝气-沉淀-撇水，所述进水-曝气-沉淀-撇水组成一个循环，并循环开始时，进行充水，CAST反应池中的水位由某一最低水位开始上升，经过一定时间的曝气和混合后，停止曝气，以使活性污泥进行絮凝并在一个静止的环境中沉淀，在完成沉淀阶段后，由一个移动式撇水堰排出已处理的上清液，使水位下降至池子所设定的最低水位，完成后进入下一循环过程，重复以上循环。
本发明的有益效果是：本发明工艺流程简单，布置紧凑，运行灵活，处理效果好，可在不增加大量投资的条件下，实现对医院污水进行有效的深度综合处理，处理的污水出水水质更加稳定。
