申请日2013.03.22
公开(公告)日2013.09.04
IPC分类号C02F3/30
摘要
本实用新型涉及一种多功能序批式活性污泥法污水处理实验装置，污水池经水泵Ⅱ与过滤室相连通，过滤室通过管道与曝气室相连通，曝气室与电磁阀相连，曝气室侧面并设有出水管，曝气室下方设有空气扩散器，空气扩散器由连接管伸出曝气室外依次连接着气体流量计和空气压缩机，水泵Ⅰ、水泵Ⅱ、电磁阀及空气压缩机均通过信号线与时间控制器相连，该多功能序批式活性污泥法污水处理实验装置不仅可以平台搭建简易、灵活、快捷，而且运行过程耗能低，容易上手操作，可操作性强，适于在实验室科研领域进行推广使用。
权利要求书

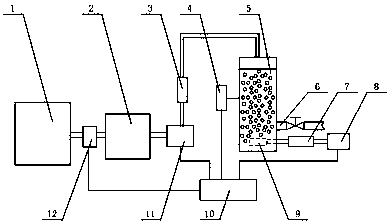

1.一种多功能序批式活性污泥法污水处理实验装置，该多功能序批式活性污泥法污水处理实验装置包括污水池(1)、过滤室(2)、流量计(3)、电磁阀(4)、曝气室(5)、出水管(6)、气体流量计(7)、空气压缩机(8)、空气扩散器(9)、时间控制器(10)、水泵Ⅰ(11)及水泵Ⅱ(12)，其特征在于，所述污水池(1)经水泵Ⅱ(12)与过滤室(2)相连通，过滤室(2)通过管道与曝气室(5)相连通，管道上设有水泵Ⅰ(11)及流量计(3)，曝气室(5)与电磁阀(4)相连，曝气室(5)侧面并设有出水管(6)，曝气室(5)下方设有空气扩散器(9)，空气扩散器(9)由连接管伸出曝气室(5)外依次连接着气体流量计(7)和空气压缩机(8)。
2.根据权利要求1所述的一种多功能序批式活性污泥法污水处理实验装置，其特征在于，所述水泵Ⅰ(11)、水泵Ⅱ(12)、电磁阀(4)及空气压缩机(8)均通过信号线与时间控制器(10)相连。
说明书
一种多功能序批式活性污泥法污水处理实验装置
技术领域
本实用新型涉及一种污水处理装置，尤其是一种多功能序批式活性污泥法污水处理实验装置。
背景技术
废水中的有机物是造成水污染最主要的污染物，而生物处理方法是去除废水中有机污染物最经济和最有效的方法。活性污泥法是最早被发明和应用的废水生物处理方法，得到了广泛的应用，人们在其基础上开发了多种更经济、处理功能更强、运行更为稳定的处理工艺。序批式反应器(Sequencing Batch Reactor, SBR)是采用间歇曝气方式来运行的活性污泥法处理系统，在运行方式和反应过程上有别于传统的活性污泥法，它集进水、厌氧、好氧、沉淀于一池，可以灵活地变换运行方式以适应不同类型废水的处理要求，并且可以实现脱氮除磷及活性污泥颗粒化的目的。
与污水处理技术和科学研究水平的飞速发展相比，我们的教学内容和教学形式陈旧，实验手段不够完善，培养学生创新能力的实验条件、特别是现代设计性、创新性和综合性的实验装置严重缺乏，严重地影响了学生工程实践能力的培养和创新能力的发挥。当前，急需进行与国际最新研究成果相接轨的实验装置的开发与研制，建立与完善具有国际水平的现代污水处理实验环境。为此，有必要进行SBR污水处理实验装置的研制。
实用新型内容
为了解决实验室中污水处理实验装置严重缺乏的问题，本实用新型提供一种多功能序批式活性污泥法污水处理实验装置，该多功能序批式活性污泥法污水处理实验装置不仅可以平台搭建简易、灵活、快捷，而且运行过程耗能低，容易上手操作，可操作性强，适于在实验室科研领域进行推广使用。
本实用新型解决其技术问题所采用的技术方案是：该多功能序批式活性污泥法污水处理实验装置包括污水池、过滤室、流量计、电磁阀、曝气室、出水管、气体流量计、空气压缩机、空气扩散器、时间控制器、水泵Ⅰ及水泵Ⅱ;所述污水池经水泵Ⅱ与过滤室相连通，过滤室通过管道与曝气室相连通，管道上设有水泵Ⅰ及流量计，曝气室与电磁阀相连，曝气室侧面并设有出水管，曝气室下方设有空气扩散器，空气扩散器由连接管伸出曝气室外依次连接着气体流量计和空气压缩机，水泵Ⅰ、水泵Ⅱ、电磁阀及空气压缩机均通过信号线与时间控制器相连，时间控制器具有开关作用，可以对水泵Ⅰ、水泵Ⅱ、电磁阀及空气压缩机的开启与关闭进行控制。使用该试验装置模拟处理污水时，将带处理的污水倒入污水池中，开启水泵Ⅱ，污水进入过滤室进行过滤，去除颗粒状物质，开启水泵Ⅰ，污水进入曝气室，流量计可以实时的检测水流量，然后开启空气压缩机，被压缩的空气由空气扩散器进入曝气室，经过曝气的污水由出水管流出。
本实用新型的有益效果是，该多功能序批式活性污泥法污水处理实验装置不仅可以平台搭建简易、灵活、快捷，而且运行过程耗能低，容易上手操作，可操作性强，适于在实验室科研领域进行推广使用。
