申请日2013.04.09
公开(公告)日2013.09.18
IPC分类号C02F9/14
摘要
本实用新型涉及一种中小型污水处理装置，属于污水处理领域;上述装置包括厌氧除磷池、缺氧池、好氧池、应急反应池、接触过滤池、污泥消化池、风机池，还包括设置在厌氧除磷池、缺氧池、好氧池、应急反应池和接触过滤池各池内的污泥气提装置及反冲装置。本实用新型设备占地面积小，运行管理方便，运行费用低，无噪声臭味，可与周围景观融为一体;并且处理效率高，出水水质优良，抗负荷能力强，使用稳定，运行时间长。
权利要求书
1.一种中小型污水处理装置，其特征在于：包括厌氧除磷池、缺氧池、好氧池、应急反应池、接触过滤池、污泥消化池、风机池，还包括设置在厌氧除磷池、缺氧池、好氧池、应急反应池和接触过滤池各池内的污泥气提装置及反冲装置;

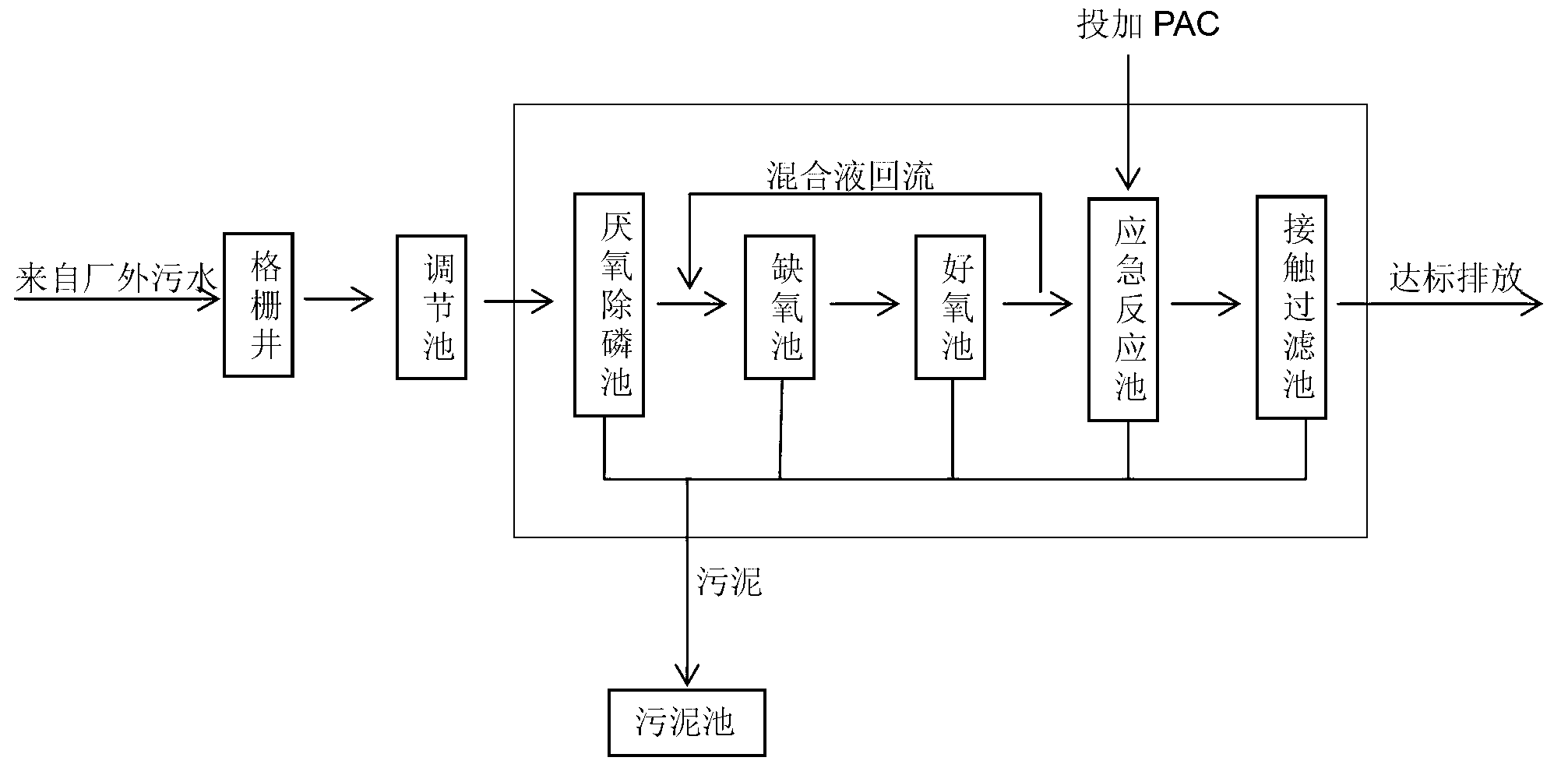

所述厌氧除磷池、缺氧池、好氧池、应急反应池和接触过滤池按照水流方向顺次连接，所述污泥气提装置及反冲装置通过管道与风机池中风机连通;所述污泥气提装置的出泥口开设于所述污泥消化池。
2.根据权利要求1所述的中小型污水处理装置，其特征在于：还包括与所述厌氧除磷池的入口连接的格栅井、调节池。
3.根据权利要求1或2所述的中小型污水处理装置，其特征在于：好氧池通过回流泵与缺氧池入口连接。
4.根据权利要求1或2所述的中小型污水处理装置，其特征在于：应急反应池通过回流泵与缺氧池入口连接。
5.根据权利要求1所述的中小型污水处理装置，其特征在于：所述污泥气提装置包括提泥管、进气支管及其阀门、储泥坑、排泥管、进气主管;提泥管的下端置于储泥坑内，进气支管在提泥管的下端与提泥管连接，提泥管的上端设置活塞，提泥管靠近活塞一端设置有排泥管，进气主管分别与进气支管、风机连接。
6.根据权利要求5所述的中小型污水处理装置，其特征在于：排泥管与提泥管伸入储泥坑一端成≤90度角。
7.根据权利要求1所述的中小型污水处理装置，其特征在于：所述反冲装置包括穿孔反冲管、进气支管及其阀门;穿孔反冲管在厌氧除磷池、缺氧池、好氧池、应急反应池、接触过滤池各池底部均匀布置，穿孔反冲管上按照一定的间距均匀穿孔，穿孔反冲管连接至进气主管，通过阀门控制反冲系统的开启。
说明书
一种中小型污水处理装置
技术领域
本实用新型属于污水处理领域，具体涉及一种中小型污水处理装置。
背景技术
中国是一个人口大国，人均水资源占有量少，且空间分布不均匀。随着中国城镇化、工业化的加速，水污染问题日益突出，水资源紧缺的矛盾日益加剧。目前，工业生产和民用领域所产生的各种污水包含有机物、无机物、垃圾悬浮物、沉淀物等等。现存污水处理领域针对这些污染物主要采用大型的污水处理设备，这些设备庞大，功能齐全，但往往需要投入大量的资金、人力、物力，并且占地面积大，这只能适合大中型企业或者生产居住人口比较集中的场所，有时污水处理不好会对周围环境造成二次污染，影响比较大。针对我国人口分布不均匀的现状，这种大型的污水厂处理设备就很难发挥作用。如何针对不同的污水，采用不同的处理方法，并且功能齐全、结构紧凑，既达到不同污水处理效果，又投资省、占地少是现有污水处理设备急需解决的一大问题。
发明内容
本实用新型的主要目的在于提供一种中小型污水处理装置，所用设备简单，处理能力较高，抗负荷能力强，运行稳定可靠，维护管理方便，地形环境适应力强。
为了达到上述目的，本实用新型采用以下技术方案：一种中小型污水处理装置，包括厌氧除磷池、缺氧池、好氧池、应急反应池、接触过滤池、污泥消化池、风机池，还包括设置在厌氧除磷池、缺氧池、好氧池、应急反应池和接触过滤池各池内的污泥气提装置及反冲装置;
所述厌氧除磷池、缺氧池、好氧池、应急反应池和接触过滤池按照水流方向顺次连接，所述污泥气提装置及反冲装置通过管道与风机池中风机连通;所述污泥气提装置的出泥口开设于所述污泥消化池。
优选地，还包括格栅井和调节池与所述厌氧除磷池的入口连接。
优选地，好氧池通过回流泵与缺氧池入口连接。
优选地，应急反应池通过回流泵与缺氧池入口连接。
优选地，所述污泥气提装置包括提泥管、进气支管及其阀门、储泥坑、排泥管、进气主管;提泥管的下端置于储泥坑内，进气支管在提泥管的下端 与提泥管连接，提泥管的上端设置活塞，提泥管靠近活塞一端设置有排泥管，进气主管分别与进气支管、风机连接。
优选地，排泥管与提泥管伸入储泥坑一端成≤90度角。
优选地，所述反冲装置包括穿孔反冲管、进气支管及其阀门;穿孔反冲管在厌氧除磷池、缺氧池、好氧池、应急反应池、接触过滤池各池底部均匀布置，穿孔反冲管上按照一定的间距均匀穿孔，穿孔反冲管连接至进气主管，通过阀门控制反冲系统的开启。
本实用新型的有益效果是：本实用新型设备占地面积小，运行管理方便，运行费用低，无噪声臭味，可与周围景观融为一体;并且处理效率高，出水水质优良，抗负荷能力强，使用稳定，运行时间长。
