申请日2013.01.23
公开(公告)日2013.06.26
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型涉及一种活性污泥分离装置，其特征在于：包括污泥收集池、两根进水管、污泥回流管和污泥回流泵，所述进水管的出水端设有弯头，出水口与进水管竖直管体垂直，出水口正对污泥收集池的竖直内壁,污泥回流管连通污泥收集池底部，污泥回流管连接污泥回流泵。本实用新型的有益效果在于：可以防止进水过程中冲起沉淀污泥，泥水分离效果好，污泥沉淀速度快、收集效率高。
权利要求书

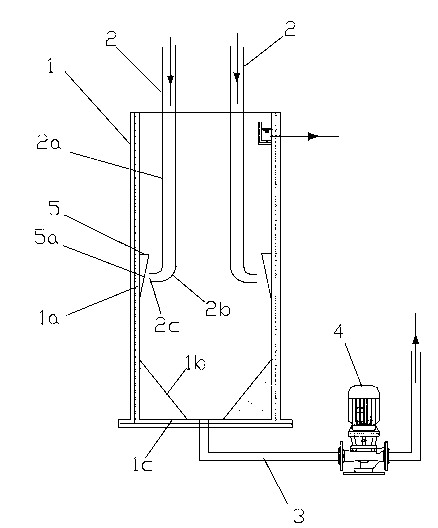

1.一种活性污泥分离装置，其特征在于：包括污泥收集池(1)、两根进水管(2)、污泥回流管(3)和污泥回流泵(4)，所述进水管(2)的出水端设有弯头(2b)，出水口(2c)与进水管竖直管体(2a)垂直，出水口(2c)正对污泥收集池的竖直内壁(1a), 污泥回流管(3)连通污泥收集池(1)底部，污泥回流管(3)连接污泥回流泵(4)。
2.根据权利要求1所述的活性污泥分离装置，其特征在于：所述进水管(2)的出水口(2c)位于污泥收集池(1)中部，污泥收集池中部的内壁(1a)上设有水流缓冲网(5)，该水流缓冲网的平面(5a)与污泥收集池中部的内壁(1a)成30°夹角，水流缓冲网的平面(5a)朝向污泥收集池(1)底部。
3.根据权利要求1所述的活性污泥分离装置，其特征在于：所述污泥收集池底部呈锥状，锥形面(1b)与污泥收集池底面(1c)的夹角为60°。
说明书
一种活性污泥分离装置
技术领域
本实用新型涉及采用生物技术处理污水的技术领域，特别涉及一种活性污泥分离装置。
背景技术
目前在废水处理上应用较广泛的是A/O工艺。A/O生物处理工艺是由厌氧和好氧两部分组成。污水进入厌氧池后，在无氧的条件下，利用厌氧微生物作用，主要是利用厌氧菌来处理废水中的有机物。
污水经过厌氧微生物处理后进入好氧池，利用好氧微生物自身的新陈代谢作用氧化分解废水中的污染物质。好氧生物处理是好氧微生物和兼性微生物参与，在有溶解氧的条件下，将有机物分解为CO2和H2O，并释放出能量的代谢过程。在有机物氧化过程中脱出的氢是以氧作为受氢体，有机物的分解比较彻底，最终产物是含能量最低的CO2和H2O，故释放能量多，代谢速度快，代谢产物稳定。
不管是厌氧阶段的厌氧反应池，还是好氧阶段的好氧反应池，都需要回流部分污泥，保障反应池中的活性微生物的数量。现有的污泥回收装置一般是沉淀池，大多采用方形水泥池，进水管置于沉淀池的上端开口，由进水泵直接将污水打入池中，污泥在沉淀池中沉淀后由管道送回前面的好氧池。这种结构的污泥回收系统，需要用水泵将污泥打入沉淀池，耗能大，且进水过程中容易将沉淀的污泥再次冲起，污泥沉淀时间长，沉淀效果不好，不方便沉淀污泥的收集及回流。
发明内容
本实用新型要解决的技术问题是：提供一种可以防止进水过程中冲起沉淀污泥，泥水分离效果好，污泥沉淀速度快、收集效率高的活性污泥分离装置。
为解决上述技术问题，本实用新型采用的技术方案是：一种活性污泥分离装置，其特征在于：包括污泥收集池、两根进水管、污泥回流管和污泥回流泵，所述进水管的出水端设有弯头，出水口与进水管竖直管体垂直，出水口正对污泥收集池的竖直内壁, 污泥回流管连通污泥收集池底部，污泥回流管连接污泥回流泵。
所述进水管的出水口位于污泥收集池中部，污泥收集池中部的内壁上设有水流缓冲网，该水流缓冲网的平面与污泥收集池中部的内壁成30°夹角，水流缓冲网的平面朝向污泥收集池底部，可以减缓水流流速，降低水流动能，防止沉淀污泥被冲起。
所述污泥收集池底部呈锥状，锥形面与污泥收集池底面夹角为60°，方便污泥沉淀及快速收集，提高污泥收集速度和回流效率。
本实用新型的有益效果在于：可以防止进水过程中冲起沉淀污泥，泥水分离效果好，污泥沉淀速度快、收集效率高。
