申请日2012.05.07
公开(公告)日2012.11.07
IPC分类号A23N12/02
摘要
一种防污水装置，包括传动辊机构，传动辊机构的下方设有倾斜的接水槽，接水槽的出口端下方设有水箱。本实用新型结构设计简单，合理回收传动辊机构上的污水，防止污水污染下一道工序和机器本身，有利于广泛推广。
权利要求书

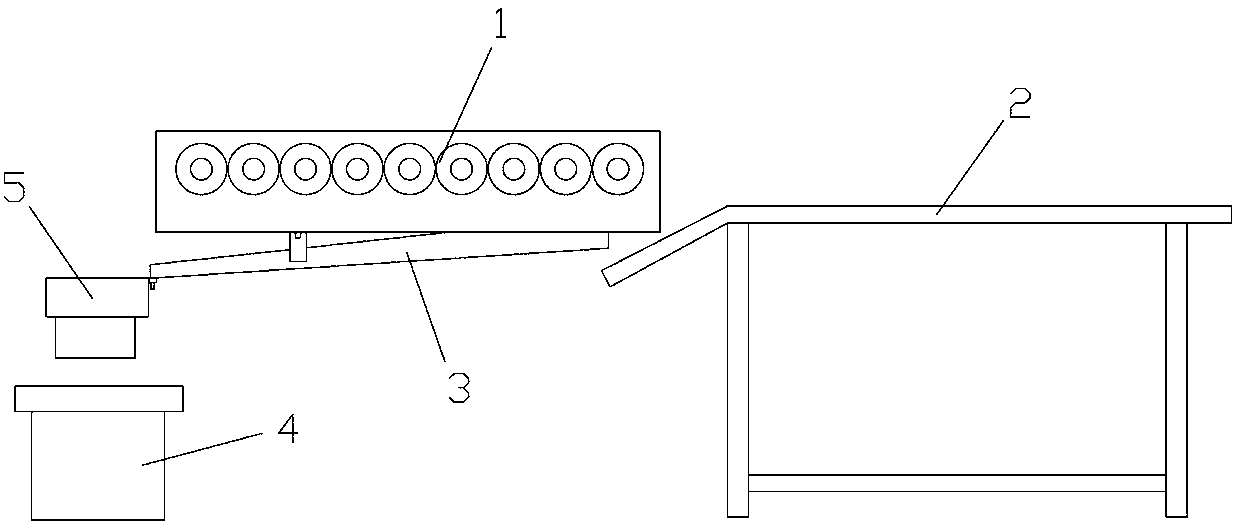

1. 一种防污水装置，包括传动辊机构(1)，其特征是：所述传动辊机构(1)的下方设有倾斜的接水槽(3)，接水槽的(3)出口端下方设有水箱(4)。
2. 根据权利要求1所述的防污水装置，其特征是：所述接水槽(3)的出口端设有漏斗(5)，漏斗(5)的下端位于水箱(4)的中间区域。
3.根据权利要求1所述的防污水装置，其特征是：所述水箱(4)的侧边为开口结构(4-1)。
说明书
防污水装置
技术领域
本实用新型涉及一种清洗食用菌时在传送过程中的防污水装置。
背景技术
在食用菌清洗时，要经过传动辊机构将食用菌传送至传动带上，然而食用菌在传动辊机构上传送时，食用菌中的污水漏到传送带上和传动辊机构下方的部件，导致传送带上的食用菌受污染，且对机器的使用寿命受影响。
发明内容
本实用新型要解决上述现有技术的缺点，提供一种防污水装置，将污水引流至水箱内，避免机器手污染。
本实用新型解决其技术问题采用的技术方案：这种防污水装置，包括传动辊机构，传动辊机构的下方设有倾斜的接水槽，接水槽的出口端下方设有水箱。这样将传动辊机构上漏下来的污水引流到水箱内，避免污水污染干净的食用菌和机器。
为了更进一步完善，接水槽的出口端设有漏斗，漏斗的下端位于水箱的中间区域。这样将污水集中在水箱中间区域流下，避免污水溅到外面去。
水箱的侧边为开口结构。这样污水可直接从水箱的侧边排出。
本实用新型有益的效果是：本实用新型结构设计简单，合理回收传动辊机构上的污水，防止污水污染下一道工序和机器本身，有利于广泛推广。
