申请日2012.05.05
公开(公告)日2012.11.21
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型公开了一种CAF气浮沉淀一体化污水处理装置，其包括一端连接有进水管、另一端连接有出水管的沉淀池，在所述沉淀池内部的一侧设有曝气反应槽，所述曝气反应槽内设有曝气旋切器，所述进水管插入曝气反应槽内并至距离槽底50-200mm处;所述沉淀池的上部设有用于刮除水面上浮渣的刮渣装置。本实用新型的气浮机设备所收集的上浮污泥浓度可达3%以上，降低了污泥处理的费用;整套设备所消耗的动力小且维修费用低;本实用新型的设备在使用中没有活性污泥法、生物膜法、重力沉降池等所产生的臭气等问题，使工人的操作环境有了很大改善;CAF气浮沉淀一体机配套的工程较少，地面、高处皆可安装，占用空间小。
权利要求书
1.CAF气浮沉淀一体化污水处理装置，包括一端连接有进水管、另一端 连接有出水管的沉淀池，其特征在于：在所述沉淀池内部的一侧设有曝 气反应槽，所述曝气反应槽内设有曝气旋切器，所述进水管插入曝气反 应槽内并至距离槽底50-200mm处;所述沉淀池的上部设有用于刮除水 面上浮渣的刮渣装置。
2.如权利要求1所述的CAF气浮沉淀一体化污水处理装置，其特征在 于：所述出水管处设有水流量控制的溢流堰。
3.如权利要求1所述的CAF气浮沉淀一体化污水处理装置，其特征在 于：所述沉淀池的底部设有用于集合沉积污泥的锥形泥斗，所述泥斗的 底部连接穿孔排泥管。
4.如权利要求1所述的CAF气浮沉淀一体化污水处理装置，其特征在 于：所述曝气反应槽的底部连接有放空管。
说明书
CAF气浮沉淀一体化污水处理装置
技术领域
本实用新型涉及一种CAF气浮沉淀一体化污水处理装置，属于污水 处理技术领域。
背景技术
目前，国内传统的溶气气浮系统是用来处理水中污染物的，然而在 性能上和操作上都存在着严重问题，其依赖于高压泵把空气溶于循环 水，形成溶气水注于污水中，尽管有循环系统，但在防止污泥滞留于油 脂收集器底部的技术方面还不够理想，许多被滤出的固体物质最终会随 着循环水而回流，当这些杂质通过释放器时，则造成释放器的堵塞，从 而导致出水浑浊，同时，整个溶气气浮系统要用到压力溶器、空压机、 循环泵等设备，过于复杂，操作也十分繁琐，运行费用很高，处理水量 小，不仅增加了操作人员的责任和维修难度，更增加了电力消耗费用， 其工业应用的推广受到了限制。
发明内容
本实用新型的目的在于提供一种能够较好的将油泥与污泥分离处 理且结构简单、操作方便、运行成本极低的CAF气浮沉淀一体化污水处 理装置。

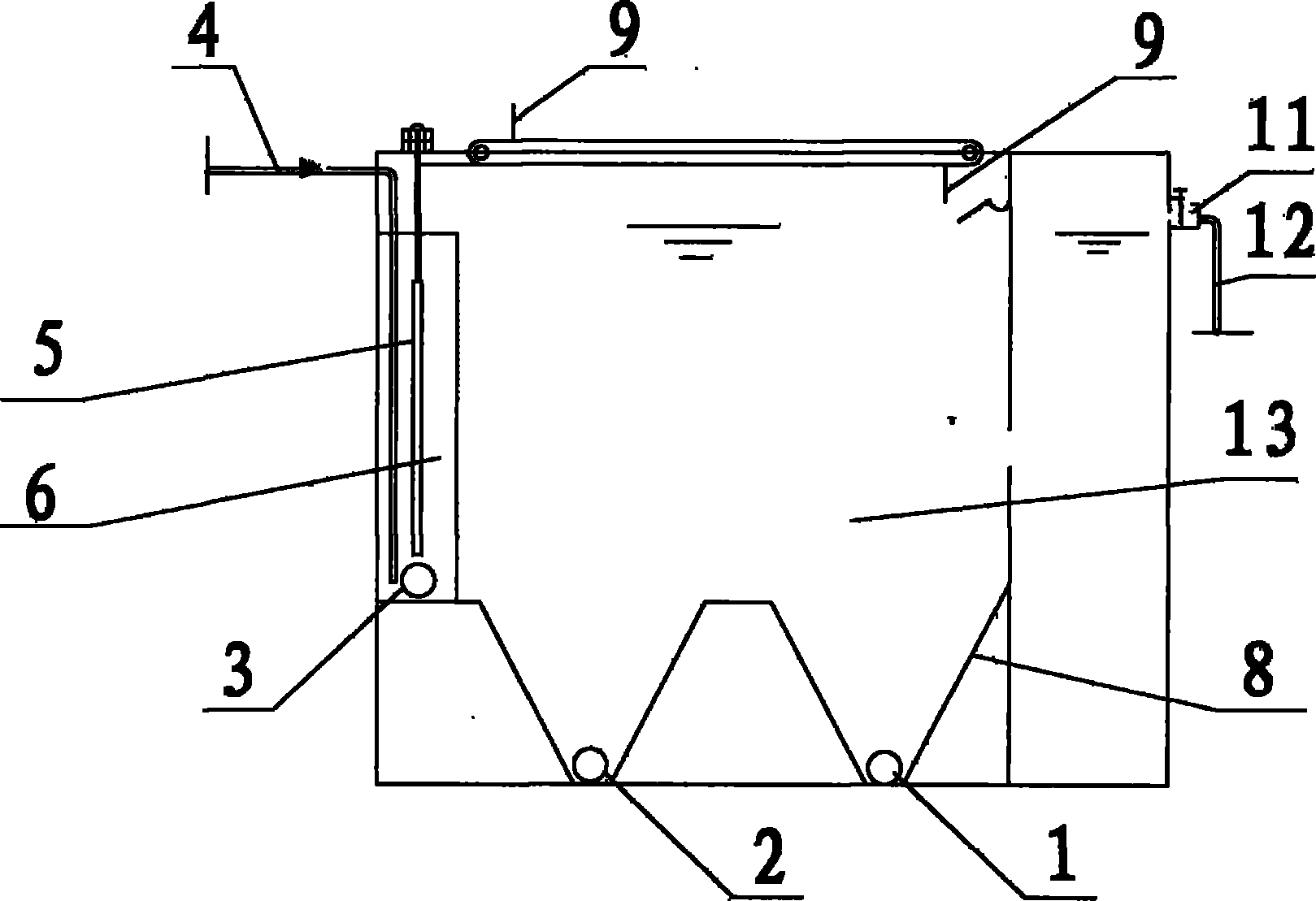

本实用新型的CAF气浮沉淀一体化污水处理装置，包括一端连接有 进水管、另一端连接有出水管的沉淀池，在所述沉淀池内部的一侧设有 曝气反应槽，所述曝气反应槽内设有曝气旋切器，所述进水管插入曝气 反应槽内并至距离槽底50-200mm处;所述沉淀池的上部设有用于刮除 水面上浮渣的刮渣装置。
所述出水管处设有水流量控制的溢流堰。
所述沉淀池的底部设有用于集合沉积污泥的锥形泥斗，所述泥斗的 底部连接穿孔排泥管。
所述曝气反应槽的底部连接有放空管。
本实用新型相对于传统气浮系统装置的优势在于：
1、节省投资
本实用新型的气浮机设备不需要压力溶气罐、空压机、循环泵等附 属设备，即能够去除污水中的油脂、胶类物、固体悬浮物、COD和BOD。 从而大大减少总体投资费用。
2、效益高
与传统的辐流式沉淀池相反，CAF气浮沉淀一体机是将固体污泥自 动的从废水中除去，污泥的去除和储存是以浓缩的方式进行，此设备所 收集的上浮污泥浓度可达3%以上，因此也降低了污泥处理的费用。
3、运行费用低
根据处理水量的不同决定曝气机台数，每台曝气机只有1.1-2.2k.w， 刮泥板马达仅为0.55-2.2kw，整套设备所消耗的动力极小，仅相当于传 统溶气气浮的1/5-1/8，而且维修费用低，人工操作少，正常运行时无 须人工看守。
4、臭气减轻
CAF气浮沉淀一体机对废水的处理本身就是一个好氧过程，且污泥 是在“新鲜”的状态下被去除，没有活性污泥法、生物膜法、重力沉降 池等所产生的臭气等问题，使工人的操作环境有了很大改善。
5、占地面积小
处理能力5-500立方米/每小时的CAF气浮沉淀一体机设备的安装 面积仅有5-50平方米。
6、安装方便
CAF气浮沉淀一体机配套的工程较少，地面、高处皆可安装，占用 空间小。
