申请日2013.11.07
公开(公告)日2014.04.16
IPC分类号C02F9/08
摘要
本实用新型公开了一种车载移动式净化水处理系统，包括箱体，其特征在于：箱体内设置有多级过滤精度装置，多级过滤精度装置的前端连通有给水泵，给水泵连通外部水源，多级过滤精度装置的后端依次连通有RO渗透膜组件，RO渗透膜组件通过管路连通出水装置，并且在RO渗透膜组件与出水装置之间的管路上连通紫外线杀菌装置。本实用新型适用于车载，采用多级精度的过滤装置，充分逐级的过滤原水，以适应多元化的原水水质，并且快速方便的固定、移动装置，可方便在车辆等移动装置上安装、移动及固定。
权利要求书
1.一种车载移动式净化水处理系统，包括箱体，其特征在于： 箱体内设置有多级过滤精度装置，多级过滤精度装置的前端连通有给 水泵，给水泵连通外部水源，多级过滤精度装置的后端依次连通有 RO渗透膜组件，RO渗透膜组件通过管路连通出水装置，并且在RO 渗透膜组件与出水装置之间的管路上连通紫外线杀菌装置。
2.根据权利要求1中所述的车载移动式净化水处理系统，其特 征在于：所述多级过滤精度装置包括通过管路依次连通的压差过滤 器、袋式过滤器、砂滤器、炭滤器和精滤器，给水泵连通压差过滤器， 精滤器连通RO渗透膜组件。
3.根据权利要求1中所述的车载移动式净化水处理系统，其特 征在于：所述箱体内设置有若干温度传感器，箱体外设置有控制箱， 控制箱内设置有PLC，PLC电连接温度传感器和给水泵。
说明书
一种车载移动式净化水处理系统
技术领域
本实用新型属于车用水处理设备领域，具体地说，涉及一种车载 移动式净化水处理系统。
背景技术
目前，在远离城区的工地现场、处于荒漠地带的油井钻探点，或 是在大山里的架桥铺路工地，这些地方水质有可能较差，不能直接用 于做饭、饮用。针对这一种情况，一种可以移动式的，装载在车上的 净水处理设备对远在这种地方工作的人们来说是一种必须的装置。车 载水处理系统可以提供稳定的、符合卫生标准的直饮水，满足人们需 要，原水可采用工地就近的河流水、水库水、底下水等，对原水适应性很强。
现有水处理设备一旦安装一般无法随意挪动且设备体积庞大，对 原水的水质要求也较高，不能满足野外使用要求。针对冬季较冷的地 区，冬季结冰，水处理设备无法正常运行。
实用新型内容
为解决现有技术的不足，本实用新型的目的在于提供一种精简设 备的体积，提高水处理的效率，结构更合理，更适合装置在车辆等可 移动装置上的车载移动式净化水处理系统。
为了实现上述目标，本实用新型采用如下的技术方案：
一种车载移动式净化水处理系统，包括箱体，其特征在于：箱体 内设置有多级过滤精度装置，多级过滤精度装置的前端连通有给水 泵，给水泵连通外部水源，多级过滤精度装置的后端依次连通有RO 渗透膜组件，RO渗透膜组件通过管路连通出水装置，并且在RO渗 透膜组件与出水装置之间的管路上连通紫外线杀菌装置。

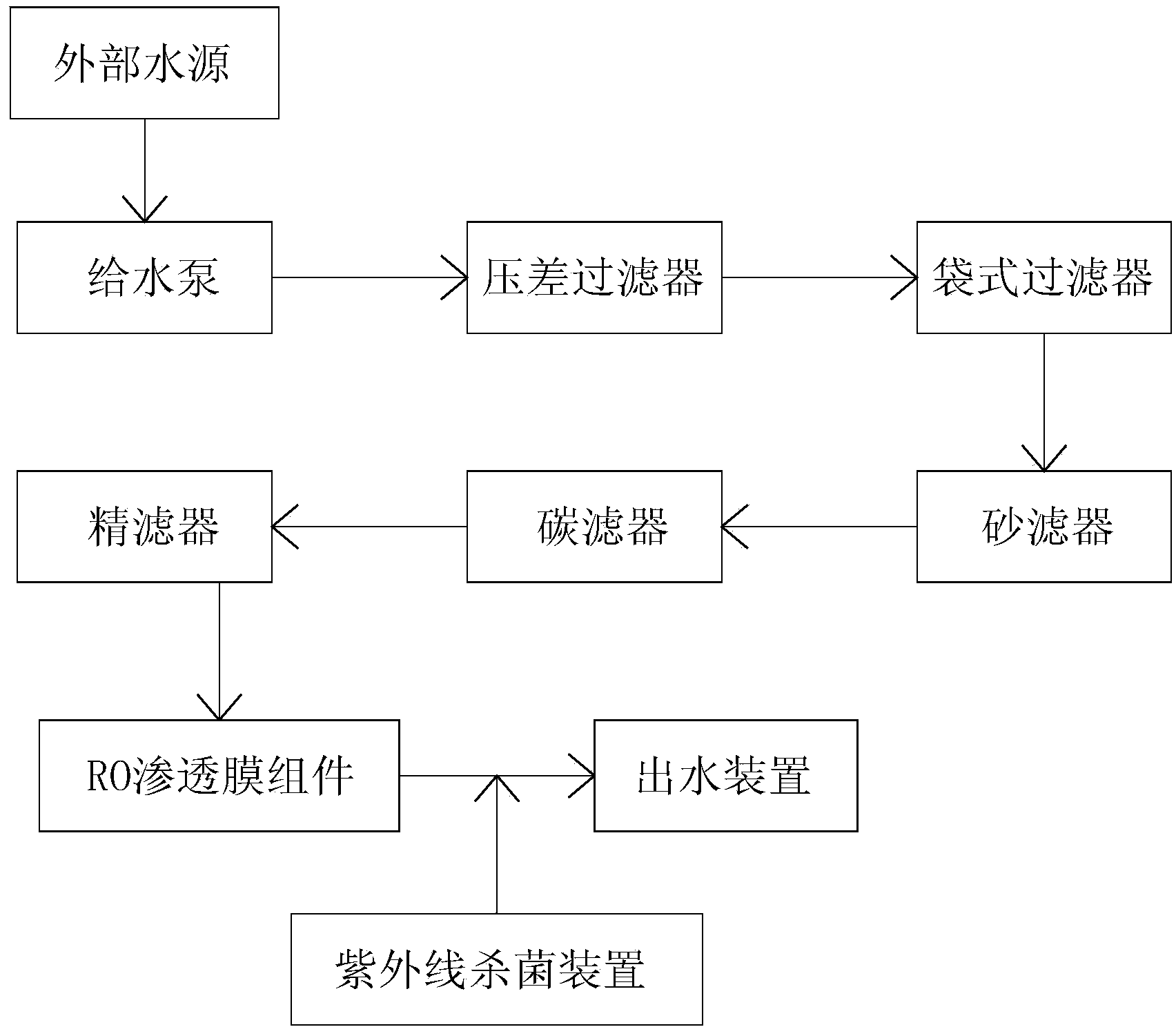

所述多级过滤精度装置包括通过管路依次连通的压差过滤器、袋 式过滤器、砂滤器、炭滤器和精滤器，给水泵连通压差过滤器，精滤 器连通RO渗透膜组件。
所述箱体内设置有若干温度传感器，箱体外设置有控制箱，控制 箱内设置有PLC，PLC电连接温度传感器和给水泵。
由于采用了上述技术方案，与现有技术相比较，本实用新型适用 于车载，采用多级精度的过滤装置，充分逐级的过滤原水，以适应多 元化的原水水质，并且快速方便的固定、移动装置，可方便在车辆等 移动装置上安装、移动及固定。
