申请日2011.08.25
公开(公告)日2012.05.09
IPC分类号F04D13/08
摘要
本实用新型公开了一种污水污物潜水电泵，包括电机、引出电缆部件(1)、电机盖(2)、电机壳(3)、电机定子(4)、电机转子(5)、轴(6)、滚动轴承(7)、机械密封(8)、机油(9)、油箱(10)、机封压盖(11)、叶轮(12)、泵体(13)和底盘(14)组成，且泵体(13)与电机通过油箱(10)联接成一体，并通过油箱(10)内机械密封(8)轴封，所述油箱(10)油室内部由内外两层结构组成。本实用新型的有益效果：油箱油室内部由内外两层结构组成，可以缩小油箱内的空间体积，减少单一产品机油的使用量，降低产品的成本。
权利要求书

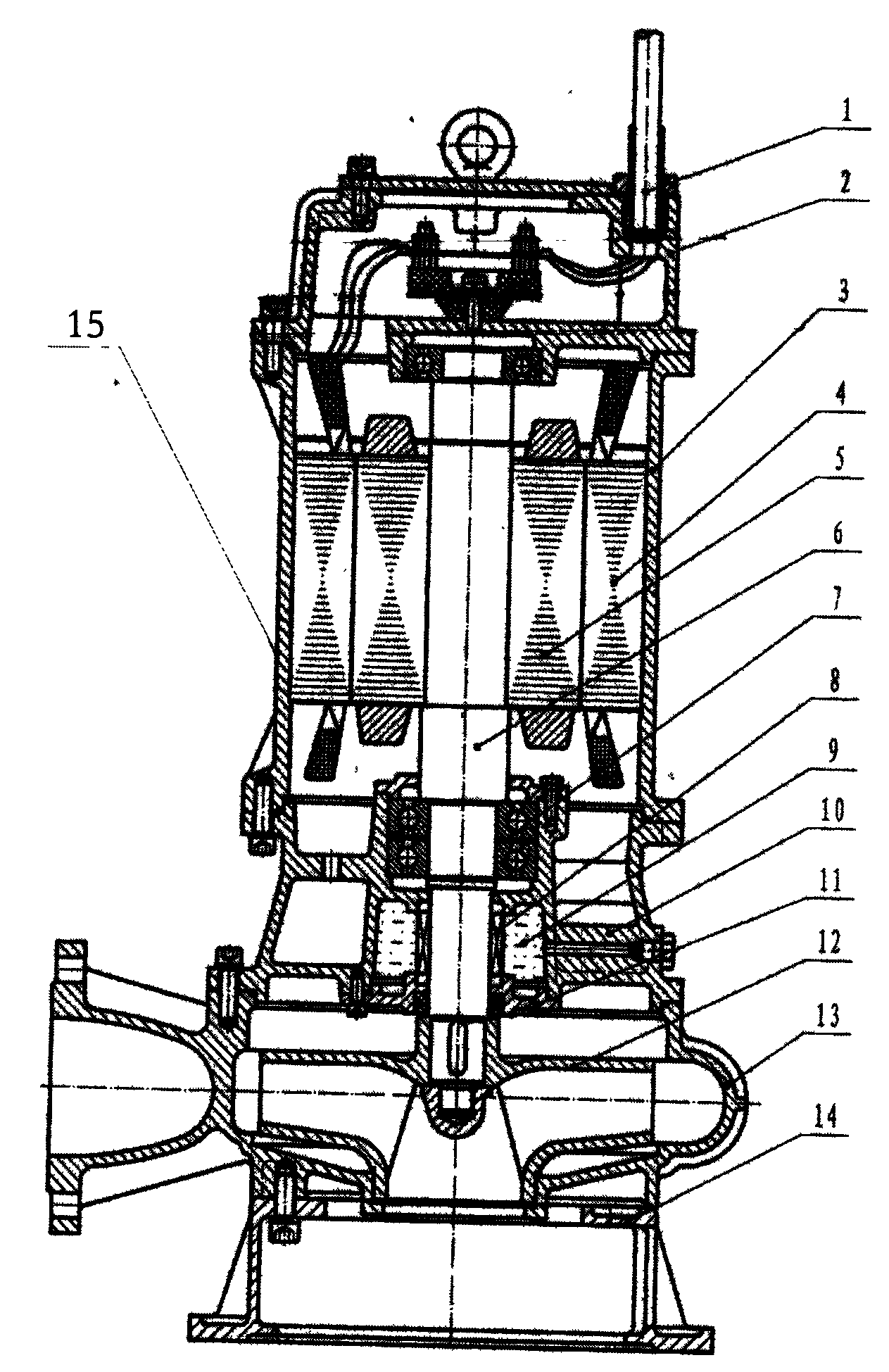

1.一种污水污物潜水电泵，包括本体(15)，所述本体(15)由电机、 引出电缆部件(1)、电机盖(2)、电机壳(3)、电机定子(4)、电机 转子(5)、轴(6)、滚动轴承(7)、机械密封(8)、机油(9)、油箱 (10)、机封压盖(11)、叶轮(12)、泵体(13)和底盘(14)组成， 且泵体(13)与电机通过油箱(10)联接成一体，并通过油箱(10) 内机械密封(8)轴封，其特征在于：所述油箱(10)油室内部由内 外两层结构组成。
说明书
一种污水污物潜水电泵
技术领域
本实用新型涉及一种泵，特别是一种污水污物潜水电泵。
背景技术
污水污物潜水电泵被广泛应用于各种污水排放场合，是一种常用 泵类产品。其主要特点是电机和泵为一体紧凑型，整体结构紧凑，体 积小，无需建泵房，整机潜入水中即可工作，可大大减少工程造价。 现有产品是由一内装机油和机械密封的油箱将电机和泵联接成为一 体机。因为了协调产品整体结构，通常油箱会随着电机功率或泵扬程 的增加而体积增大，这样就会存在油箱内使用的机油量也增加的问 题。随着油价的逐渐上涨，势必会增加产品的生产成本，影响产品利 润。
发明内容
针对传统泵的缺点，本实用新型提供一种新型的污水污物潜水电 泵。
为了实现上述目的，本实用新型所采取的措施：
一种污水污物潜水电泵，包括由本体。所述本体由电机、引出电 缆部件、电机盖、电机壳、电机定子、电机转子、轴、滚动轴承、机 械密封、机油、油箱、机封压盖、叶轮、泵体和底盘组成，且泵体与 电机通过油箱联接成一体，并通过油箱内机械密封轴封，所述油箱油 室内部由内外两层结构组成。
本实用新型的有益效果：油箱油室内部由内外两层结构组成，可 以缩小油箱内的空间体积，减少单一产品机油的使用量，降低产品的 成本。
