申请日2011.03.31
公开(公告)日2011.12.28
IPC分类号C02F3/28
摘要

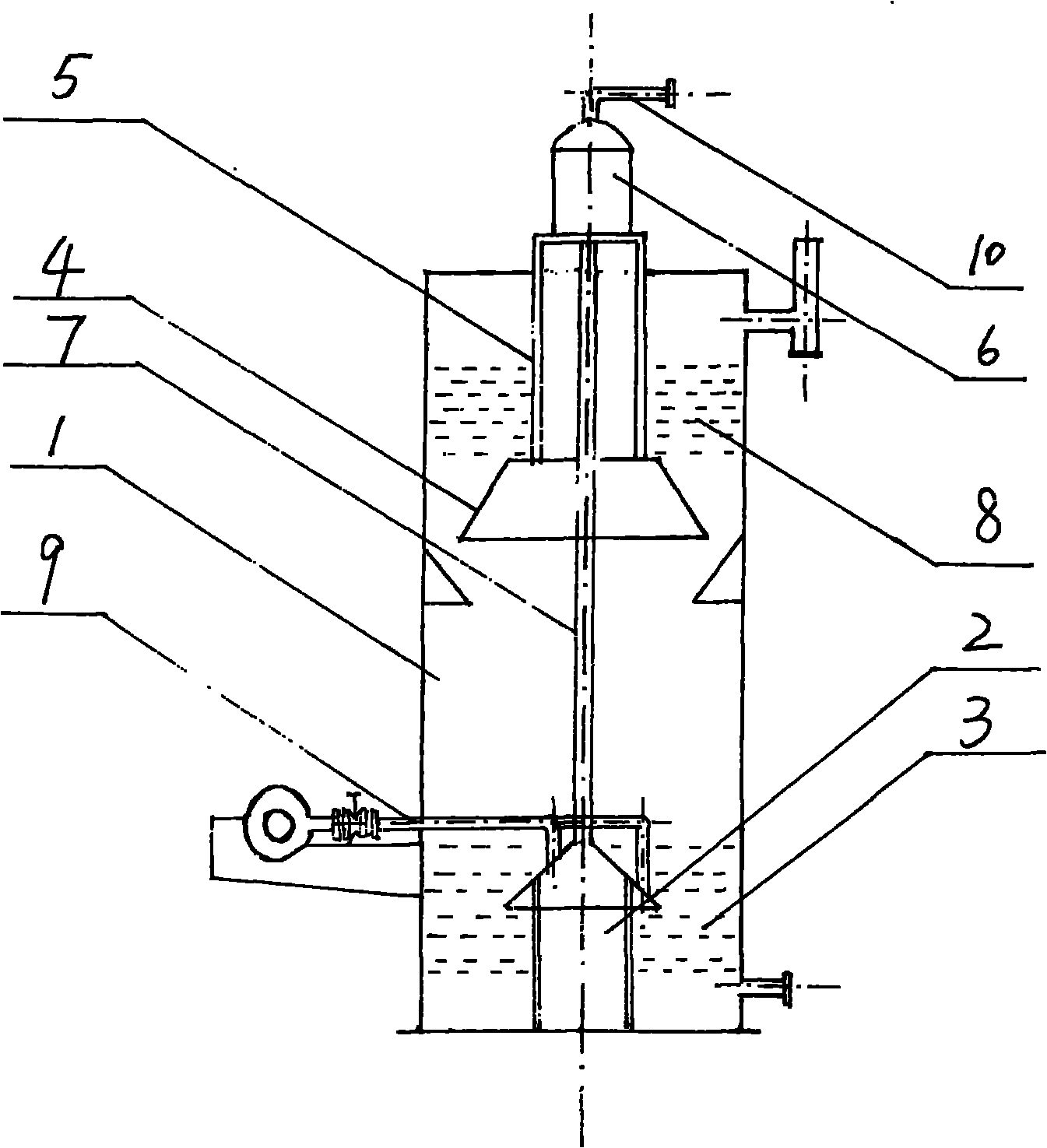

本实用新型公开了一种污水厌氧净化塔，包括塔体(1)、布水器(2)、污泥床(3)、集气罩(4)、循环内筒(5)和气液分离器(6)，净化塔下部为污水厌氧消化反应区，循环内筒(5)与塔体(1)之间为污泥沉淀区(8);循环内筒(5)可拆卸安装，为内循环装置，沼气进入循环内筒(5)后引发塔内发酵液在循环内筒(5)与沉淀区(8)之间形成内循环。本实用新型属有机废水处理设备，是一种类似于IC厌氧反应器的塔式结构的用于处理有机污水或沼气池厌氧出水的厌氧净化塔，克服了推流式隧道沼气池和全混合式沼气混合不均、厌氧消化速率低、停留时间长、容积有机负荷低、容积大、去除率低、后续处理困难等缺陷，可应用于养殖场有机废水的处理净化。
权利要求书 [支持框选翻译]
1.一种污水厌氧净化塔，其特征在于，包括塔体(1)、布水器(2)、污泥床(3)、集气罩(4)、循环内筒(5)和气液分离器(6);所述净化塔下部为污水厌氧消化反应区，循环内筒(5)与塔体(1)之间为污泥沉淀区(8);所述循环内筒(5)为内循环装置，沼气进入循环内筒(5)后引发塔内发酵液在循环内筒(5)与沉淀区(8)之间形成内循环。
2.如权利要求1所述污水厌氧净化塔，其特征在于，所述循环内筒(5)可拆卸安装。
说明书 [支持框选翻译]
污水厌氧净化塔
技术领域
本实用新型属于废水处理设备领域，特别是涉及一种针对有机废水的厌氧处理设备。
背景技术
现行处理养殖场等的有机污水的沼气池多为推流式隧道式沼气池或全混合式沼气池，它 们的缺点是：污水与厌氧污泥不能实现均匀的混合，导致厌氧消化速率低，停留时间长，容 积有机负荷低，沼气池容积大，去除率低;厌氧出水中含有大量的厌氧污泥，厌氧出水的后 续处理十分困难等。
发明内容
本实用新型的目的在于提供一种类似于IC厌氧反应器的塔式结构的用于处理有机污水或 沼气池厌氧出水的厌氧净化塔，用以克服推流式隧道式沼气池和全混合式沼气池的缺陷。
为解决、克服现有技术存在的问题和缺陷，本实用新型采用了以下技术方案：
一种污水厌氧净化塔，包括塔体、布水器、污泥床、集气罩、循环内筒和气液分离器; 所述净化塔下部为污水厌氧消化反应区，循环内筒与塔体之间为污泥沉淀区;所述循环内筒 为内循环装置，沼气进入循环内筒后引发塔内发酵液在循环内筒与沉淀区之间形成内循环; 所述循环内筒可拆卸安装。
本实用新型通过养殖污水进入污水厌氧净化塔后，首先要通过净化塔下部的污泥床，污 水中的有机物会与厌氧污泥充分的混合与接触，并被污泥中的沼气微生物所消化，避免了常 规沼气池污水与污泥混合过程中“沟流”与“短路”的出现，能有效提高厌氧消化速率和去 除率，缩短厌氧消化周期，并能改善厌氧出水的水质，厌氧出水中没有或很少有黑色的厌氧 污泥。集气罩收集的沼气进入循环内筒，并从循环内筒上部的气液分离器后由沼气管排出。 利用循环内筒产生内循环用以强化传质，并能避免浮渣结壳层的形成。沼气进入循环内筒后 会引发发酵液流向上流动，同时引发沉淀区内的发酵液向下流动，形成内循环。内循环的出 现有利于污水与污泥的均匀混合，同时有利于沉淀区内沉淀下来的污泥返回到塔内参与有机 废水的厌氧消化。
