申请日2011.03.24
公开(公告)日2012.07.04
IPC分类号C02F1/44; C02F9/02
摘要
本发明公开了一种含有硫酸钠的工业污水的处理方法及超滤装置，属于工业污水处理技术领域。本发明的处理方法是将生产过程产生的含有硫酸钠的工业污水进行收集，集中储存并沉淀，将待处理污水经过预处理装置自然过滤去除杂质后，再经过超滤浓缩罐，，即得浓缩回用的含有硫酸钠15-40%的水溶液和符合国家标准规定的三级水标准的洁净水。其超滤装置为包括至少一个壳体和与之内腔相连通的接管，其特征是所述的壳体内腔设有一密闭的管状超滤体，超滤体的上端部设有2个与之内腔连通的接管，超滤体的管状壁上设有能够容许过滤物质从其内腔进入超滤体与壳体之间空腔的超滤膜。本发明与现有技术相比具有、方法简单、效率高、完全物理处理、浓缩回用等突出的实质性特点和显著的进步。
权利要求书 [支持框选翻译]
1.一种含有硫酸钠的工业污水的处理方法，其特征是将生产过程产生的含有硫酸钠的工 业污水进行收集，集中储存并沉淀，将待处理污水经过预处理装置自然过滤去除杂质后，再 经过超滤浓缩罐，在能够截留分子量为140道尔顿的膜内、0.01-0.05MPA的压力下错流过滤， 即得浓缩回用的含有硫酸钠15-40%的水溶液和符合国家标准规定的三级水。
2.根据权利要求1或2所述的含有硫酸钠的工业污水的处理方法，其特征是所述的预处 理装置是将石子、沙子、石英砂、网丝和网膜由下而上的平铺在罐内，污水经水泵注入罐内 在水压下自然过滤。
3.根据权利要求1或2所述的含有硫酸钠的工业污水的处理方法，其特征是所述的超滤 浓缩罐中还通过设有膜的反清洗装置，做到按时清洗滤膜，以提高其过滤效率和过滤质量。
4.根据权利要求1所述的含有硫酸钠的工业污水的处理方法，其特征是所述的超滤浓缩 罐内通过设有的污水加压循环装置，通过调整循环次数实现对浓缩液中硫酸钠含量的控制。
5.一种实施权利要求1所述方法的超滤装置，包括至少一个壳体和与之内腔相连通的接 管单元，其特征是所述的壳体内腔设有一密闭的管状超滤体，超滤体的上端部设有2个与之 内腔连通的接管，超滤体的管状壁上设有能够容许过滤物质从其内腔进入超滤体与壳体之间 空腔的超滤膜。
6.根据权利要求5所述的超滤装置，其特征是所述的超滤体上端部的一接管还设有一个 储存罐和加压泵，加压泵的输入端与储存罐相连接，其输出端与超滤体内腔相连通。
7.根据权利要求5或6所述的超滤装置，其特征是所述的超滤膜为管式膜、卷式膜或中 空纤维膜。
8.根据权利要求5或6所述的超滤装置，其特征是所述的壳体下端部还设有与壳体内腔 相通的水管和阀门。
说明书 [支持框选翻译]
一种含有硫酸钠的工业污水的处理方法及超滤装置
技术领域
本发明涉及工业污水处理技术领域，尤其涉及一种含有硫酸钠的工业污水的处理方法及 超滤装置的技术领域。
背景技术
目前，由于环境污染已经危及到人类生存的条件，国家采取了很多措施来加强控制和管 理。如采取关停高耗能项目、加强污水治理和严格控制污水排放等等。而在污水治理方面， 特别是制药、化工、印染等技术领域的企业，在含碱废水和丝光废水的污水处理过程中，有 的厂家采用蒸发浓缩法回收碱，效果都不十分理想，处理后排放的水仍然是碱性的，这种方 法解决不了含碱废水的根本问题，同时，做起来很不方便，所以有的厂家根本不回收，就用 酸进行中和处理。在中和法处理碱性废水时，需要消耗大量的硫酸或盐酸，中和后废水才能 进一步生化处理，这样的处理方法目前大多数厂家都在采用，他们不仅把可贵的碱资源白白 丢掉，而且还要投入很多酸，给废水处理带来运行费用增高，处理后的水质也很不理想;目 前不管是印染行业的含碱废水还是其他行业的含碱废水都没有在处理过程中回收碱，也没有 在废水处理中进行浓缩提纯回用;即便经过处理的含碱污水也不能完全达到排放标准，排除 的废水中仍呈碱性的，一般含碱性废水处理后PH值大都在9.0左右，是属于超标排放的，而 目前生产厂家是没有很好的方法处理含碱废水的。因此，寻求一种新的、处理方法简单、效 率高、费用低的含有硫酸钠的工业污水处理方法及专用的超滤装置也是本技术领域技术人员 亟待解决的技术问题。
发明内容
本发明所要解决的技术问题是克服现有技术的不足，而提供一种方法简单、效率高、投 资少、见效快，完全环保，适用于制药、化工、印染等行业用于含有硫酸钠的工业污水进行 浓缩回用处理的方法及超滤装置。
为解决上述的技术问题，本发明是采用实施如下技术方案的：一种含有硫酸钠的工业污 水的处理方法，其特殊之处是将生产过程产生的含有硫酸钠的工业污水进行收集，集中储存 并沉淀，将待处理污水经过预处理装置自然过滤去除杂质后，再经过超滤浓缩罐，在能够截 留分子量为140道尔顿的膜内、0.01-0.05MPA的压力下错流过滤，即得浓缩回用的含有硫酸钠 15-40%的水溶液和符合国家标准规定的三级水标准。
为进一步解决上述的技术问题，上述技术方案的优选方案是：
上述所述的含有硫酸钠的工业污水的处理方法，其特征是所述的预处理装置是将石子、 沙子、石英砂、网丝和网膜由下而上的平铺在罐内，污水经水泵注入罐内在水压下自然过滤。
上述所述的含有硫酸钠的工业污水的处理方法，其特征是所述的超滤浓缩罐中还通过设 有膜的反清洗装置，做到按时清洗滤膜，以提高其过滤效率和过滤质量。
上述所述的含有硫酸钠的工业污水的处理方法，其特征是所述的超滤浓缩罐内通过设有 的污水加压循环装置，通过调整循环次数实现对浓缩液中硫酸钠含量的控制。

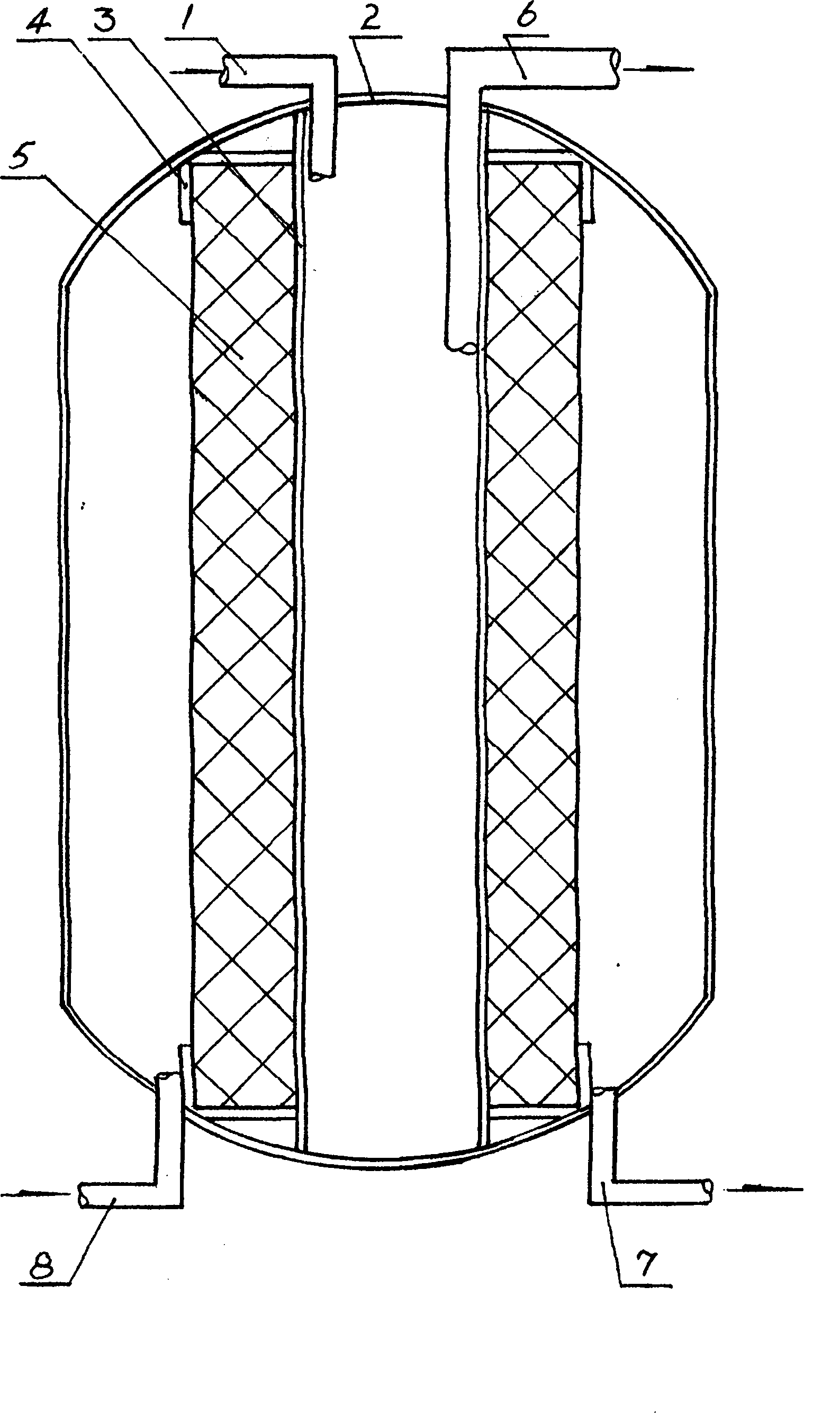

为解决上述超滤浓缩技术问题，本发明是采用如下技术方案的：一种超滤装置，包括至 少一个壳体和与之内腔相连通的接管单元，其特殊之处是所述的壳体内腔设有一密闭的管状 超滤体，超滤体的上端部设有2个与之内腔连通的接管，超滤体的管状壁上设有能够容许过 滤物质从其内腔进入超滤体与壳体之间空腔的超滤膜。
为进一步解决上述的技术问题，上述技术方案优选方案是：
上述所述的超滤体上端部的一接管还设有一个储存罐和加压泵，加压泵的输入端与储存 罐相连接，其输出端与超滤体内腔相连通。
上述所述的超滤膜为管式膜、卷式膜或中空纤维膜。
上述所述的壳体下端部还设有与壳体内腔相通的水管和阀门。
本发明与现有技术相比具有如下突出的实质性特点和显著的进步：其一是本发明所述的处理 方法是将待处理的污水通过收集、沉淀、自然过滤、超滤浓缩四个步骤即可完成污水的处理， 达到浓缩回用的目的，与现有技术相比不仅省去蒸发浓缩的设备或酸碱中和消耗的硫酸或盐 酸，降低了污水处理的费用，而且浓缩回用还节省了产品生产费用，降低产品生产成本，提 高了企业的经济效益;其二是本发明所述的处理方法中的自然过滤和超滤浓缩均为自然物理 处理方法，其处理过程中无需添加任何化学物质，与现有技术相比本发明所述的方法不仅具 有简单、可靠、效率高、投资少、见效快的特点，而且具有完全符合绿色环保的要求;其三 是本发明采用在超滤装置的壳体内腔设有一密闭的管状超滤体，超滤体的上端部设有2个与 之内腔连通的接管，超滤体的管状壁上设有能够容许过滤物质从其内腔进入超滤体与壳体之 间空腔的超滤膜的技术方案，从而使本发明所述的超滤装置具有可以根据污水处理量的要求 做到一个单独使用，也可以多个并联使用，既简单又实用的突出的实质性特点;其四是本发 明还采取在超滤体上端部的一接管上设有一个储存罐和加压泵，加压泵的输入端与储存罐相 连接，其输出端与超滤体内腔相连通的技术方案，使本发明所述的超滤装置既可以做到穿插 在工业生产过程中为某一道工序产生的污水进行一次超滤回用处理，又可以进行二次以上超 滤浓缩回用处理，这与现有技术相比不仅大大的减少了污水的排放量和处理量，降低了污水 处理成本，使其得到了回用，变废为宝，而且降低了产品的生产费用，提高了企业的经济效 益;从而使本发明所述的一种含有硫酸钠的工业污水的处理方法及超滤装置与现有技术相比 具有不仅做到水资源的重复利用，而且将为解决水资源的短缺提供了一个新的技术方案的突 出的实质性特点和显著的进步。
