申请日2011.04.19
公开(公告)日2011.10.26
IPC分类号B01D21/02; B01D21/26; B01D21/28
摘要
一种能够加快污水处理中的沉淀过程，澄清水体，提高污水处理效果的倾动式污水加速沉淀池。沉淀池体为活动池体，一侧有铰链与基座联接，另外一侧与倾动机构连接。当污水达到脱稳临界状态时，启动倾动机构倾动活动池体，产生离心运动。利用流体的变形性质、惯性性质、粘性和边界特性，改变临界“脱稳”状态的微凝絮核聚集状态和浓度分布，使局域内絮核密度增大，间距减小，促使更多的絮核相互吸附、交联、聚结，形成大尺寸、大质量的絮体而沉降，减少水体中的悬浮物，澄清、净化污水。整个沉淀过程用时短，效果好，能耗小，费用低，绿色环保，简单易行。
权利要求书

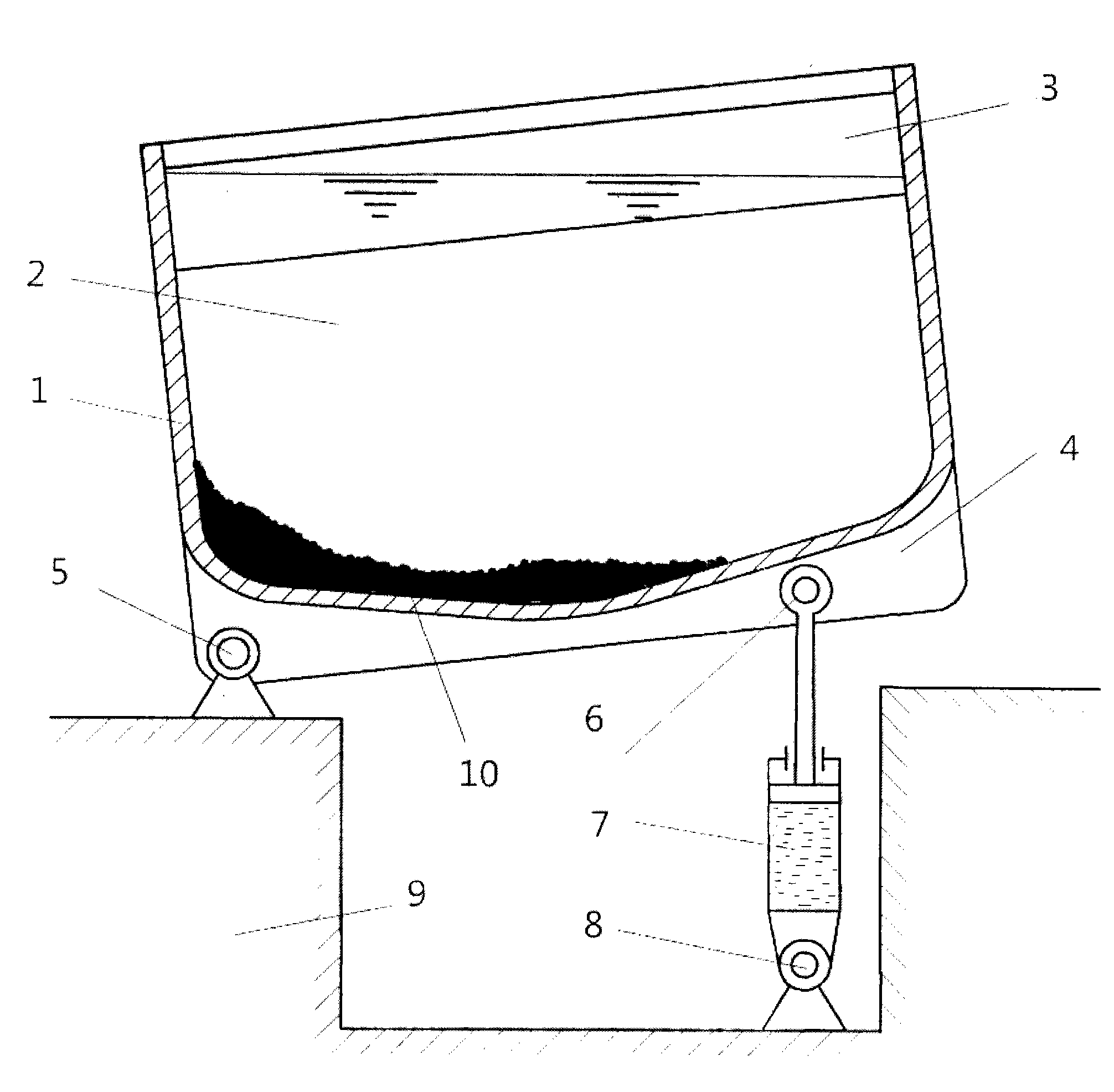

1.一种倾动式污水加速沉淀池，其特征是：活动沉淀池体一侧有铰链与基座联接，另外一侧与倾动机构连接。
2.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述活动沉淀池基座或为固定基座或为活动基座。
3.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述倾动机构为液压倾动机构。
4.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述倾动机构为起吊倾动装置。
5.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述倾动机构为卷扬机。
6.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述活动沉淀池体一侧通过铰链与倾动机构连杆连接。
7.如权利要求1所述的倾动式污水加速沉淀池，其特征是：所述活动沉淀池池底设置凸起栅条结构或者池底为波纹状结构。
说明书
倾动式污水加速沉淀池
技术领域
本发明涉及一种能够加快污水处理中的沉淀过程，澄清水体，提高污水处理效果的倾动式污水加速沉淀池。
背景技术
污水问题已是当前中国一个严峻的环保和经济问题。一方面是全国性的水资源严重短缺，另一方面污水却以每年近7%在急剧增长，但污水处理成本高，财政投入难以为继，使得我国污水处理率很低，污水处理的成本和处理效率极大地制约了污水处理业的发展。因此，研究和开发成本低，速度快、效率高的污水处理新工艺、新设备是污水处理业的发展方向。
沉淀分离净化是污水处理的一个重要工作，它为下一个工序去除悬浮物，净化水质，是各种类型污水处理系统中不可缺少的一种工艺。但自然沉淀不仅时间很长，通常水体还存在厚重的沉淀阻滞区，悬浮物多，水体混沌。人们为了加快沉淀，或者采用机械分离或者添加絮凝剂，这又加大了处理成本。如伺能充分利用自然沉淀，缩短其沉淀净化时间，提高净化率?
发明内容
通过倾动机构倾动活动池体，产生离心作用。利用流体的变形性质、惯性性质、粘性和边界特性，改变临界“脱稳”状态的微凝絮核聚集状态和浓度分布，使局域内絮核密度增大，间距减小，使更多的、临界状态的、亚临界状态的絮核相互吸附、交联、聚结，形成大尺寸、大质量的絮体而沉降，减少水体中的悬浮物，澄清、净化污水。
本发明解决其技术问题所采用的技术方案：
倾动式污水加速沉淀池，其特征是：活动沉淀池体一侧有铰链与基座联接，另外一侧与倾动机构连接。活动沉淀池基座或为固定基座或为活动基座。倾动机构为液压倾动机构。倾动机构为起吊倾动装置。倾动机构为卷扬机。活动沉淀池体一侧通过铰链与倾动机构连杆连接。活动沉淀池池底设置凸起栅条结构或者池底为波纹状结构。
本发明的有益效果是，自由沉淀、絮凝沉淀和集团沉淀时间大为缩短，污水处理效率提高;消除沉淀阻滞区，提高澄清效果，出水悬浮物SS大大降低，水体泾渭分明，一次沉淀处理即可以达到压缩沉淀效果;可以减少刮泥机的配置，减少购置成本;能耗小，费用低，简单易行。
