申请日2011.03.24
公开(公告)日2014.05.14
IPC分类号C02F1/44
摘要
本发明一种纳滤处理含碱废水的方法和专用装置，涉及废水处理领域。该方法包括前处理、深处理及回收利用过程，其特殊之处在于所述的深处里是采用纳滤错流方式来处理含碱废水。本方法解决了工业生产中的含碱废水对环境污染，而且回收了废水中的碱，避免了在中和法处理碱性废水时，需要消耗大量的硫酸或盐酸，增加成本，避免了造成资源的浪费。
权利要求书 [支持框选翻译]
1.一种纳滤处理含碱废水的方法，包括前处理、深处理及回收利用过程，其特 征在于所述的深处里是采用纳滤错流方式来处理含碱废水。
2.根据权利要求1所述的纳滤处理含碱废水的方法，其特征在于所述的纳滤错 流的方式是在0.5-0.9mPa的压力，常温下，采用孔径为40D的纳滤膜，以错 流的方式，循环的将经前处理后的废液进行过滤，浓缩废液并排出水。
3.根据权利要求1所述的纳滤处理含碱废水的方法，其特征在于所述的前处理 包括利用储水池收集工厂排出的含碱废水并过滤废水中的大的杂物的储蓄废水 过程和将废水中的大颗粒进一步去除的预处理过程。
4.根据权利要求3所述的纳滤处理含碱废水的方法，其特征在于所述的预处理 是采用自然沉降的方式。
5.根据权利要求1所述的纳滤处理含碱废水的方法，其特征在于所述的回收利 用过程包括浓缩废液的回收利用和排出水的回收利用。
6.一种纳滤处理含碱废水的专用装置，包括储水池，用泵与预处理池链接，预 处理池连接回流池，并且预处理池与回流池之间设有阀门，回流池自通过阀门 与泵连接，再连接到纳滤装置，纳滤装置的排水口与纯水池连接，浓液出口通 过阀门分别连接回流池。其特征是所述的纳滤装置是由带有压力表和进液口的 上盖，通过法兰与纳滤罐体相连接，在上盖下端设有布水孔的布水器，在部水 孔上安装纳滤膜，纳滤膜另一端链接在罐体底部的集水器的集水孔上，集水孔 与罐体底端的出口相连接，在罐体的上端也设有一个出水口。
7.根据权利要求6所述的纳滤处理含碱废水的专用装置，其特征在所述的纳滤 装置采用的截留40D的纳滤膜，工作压力在0.5-0.9mPa，且过滤方式采用错流 过滤。
8.根据权利要求7所述的纳滤处理含碱废水的专用装置，其特征在所述的纳滤 装置工作压力在0.7mPa。
9.根据权利要求7所述的纳滤处理含碱废水的专用装置，其特征在所述的纳滤 膜为中空纤维式。
说明书 [支持框选翻译]
一种纳滤处理含碱废水的方法和专用装置
技术领域
本发明涉及废水处理领域，尤其涉及一种纳滤处理含碱废水的方法和专用装 置。
背景技术
目前，在造纸业、石油化工等行业，每天都在产生大量的含碱废水，不仅 是对环境的一种污染，而且也是一种浪费，但含碱废水的处理很不方便，效果 也不能让人满意。如印染厂的碱减量废水和丝光废水有的厂家采用蒸发浓缩法 回收碱，效果都不十分理想，处理后排放水还是碱性的，这种方法解决不了含 碱废水的根本问题，同时，做起来很不方便，所以有的厂家根本不回收，就用 酸进行中和处理，在中中和法处理碱性废水时，需要消耗大量的硫酸或盐酸， 中和后废水才能进一步生化处理，这样的处理方法目前大所述厂家都在采用， 他们把可贵的碱资源白白丢掉，还要投入很多酸，给废水处理带来运行费用增 高，曾资源又浪费掉，处理后的水质也很不理想。目前不管是印染行业的含碱 废水还是其他行业的含碱废水都没有有效的处理，并且能够回收利用碱，废水 中的碱都不能彻底回收，排除的废水中式碱性的，碱性废水PH值超过9.0会是 超标排放，目前很多厂家都为没有很好的方法处理含碱废水苦恼。
发明内容
本发明所要解决的技术问题是：1、有效的处理废水中的碱，使排除水能达 到3类水标准，2将废水的中碱浓缩提纯，达到回收利用的目的。为此本发明提 供一种纳滤处理含碱废水的方法和专用装置。
本发明的目的是通过以下技术方案来实现：一种纳滤处理含碱废水的方法， 包括前处理、深度处理及回收利用过程，其特殊之处在于所述的深处里是采用 纳滤错流方式来处理含碱废水。
为进一步实现本发明的发明目的，上述技术方案的优选方案是：
上述纳滤处理含碱废水的方法，其纳滤错流的方式是在0.05mPa的压力， 常温下，采用孔径为40D的纳滤膜，以错流的方式，循环的将经前处理后的废 液进行过滤，浓缩废液并排出水。
上述纳滤处理含碱废水的方法，其前处理包括利用储水池收集工厂排出的含碱 废水并过滤废水中的大的杂物的储蓄废水过程和将废水中的大颗粒进一步去除 的预处理过程。
上述纳滤处理含碱废水的方法，其预处理是采用自然沉降的方式。
上述纳滤处理含碱废水的方法，其回收利用过程包括浓缩废液的回收利用 和排出水的回收利用。

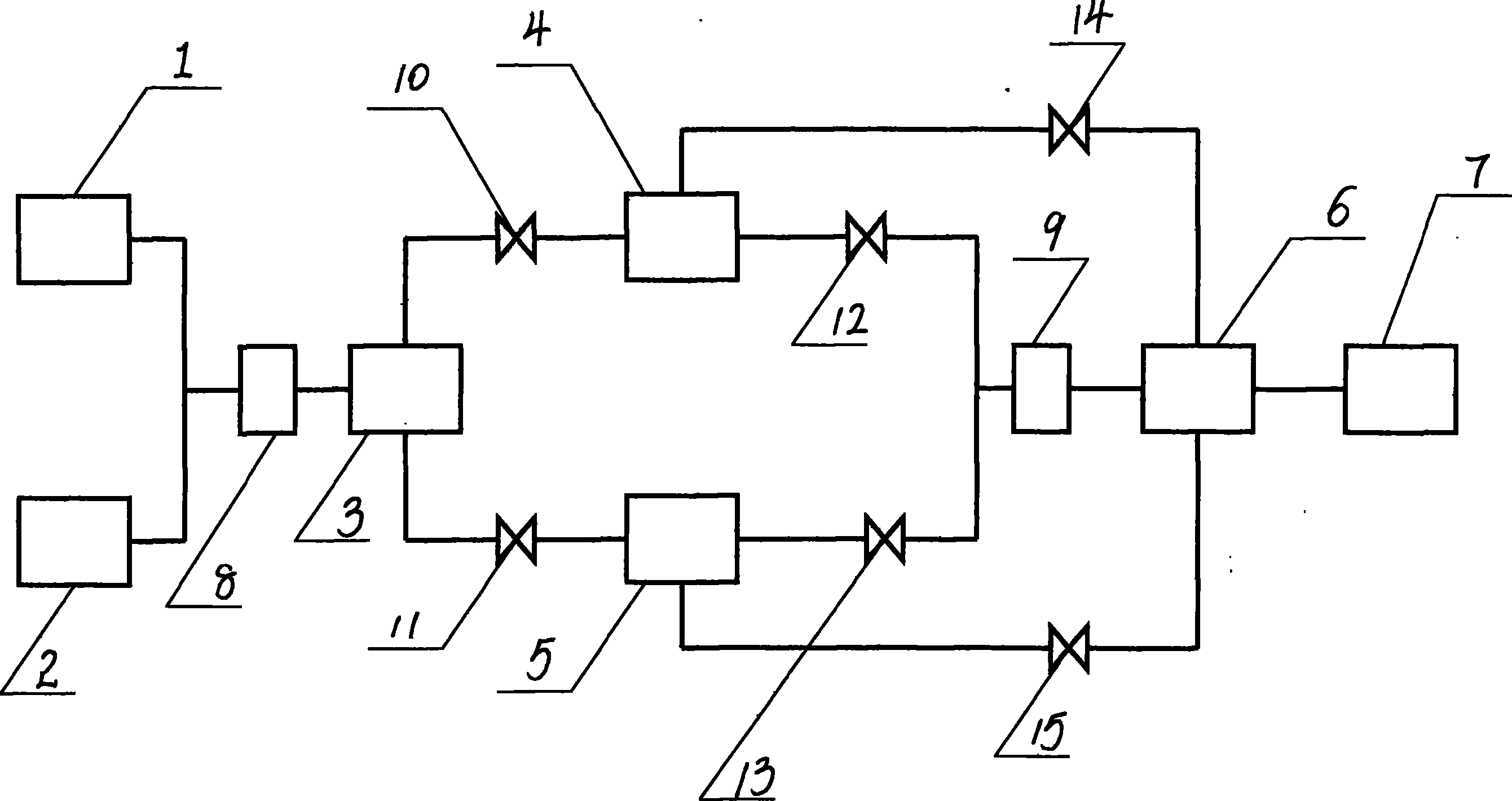

为更好的实现纳滤处理含碱废水的方法，本发明设计了一种专用装置。一 种纳滤处理含碱废水的专用装置，包括储水池，用泵与预处理池链接，预处理 池连接回流池，并且预处理池与回流池之间设有阀门，回流池自通过阀门与泵 连接，再连接到纳滤装置，纳滤装置的排水口与纯水池连接，浓液出口通过阀 门分别连接回流池。其特殊之处是所述的纳滤装置是由带有压力表和进液口的 上盖，通过法兰与纳滤罐体相连接，在上盖下端设有布水孔的布水器，在部水 孔上安装纳滤膜，纳滤膜另一端链接在罐体底部的集水器的集水孔上，集水孔 与罐体底端的出口相连接，在罐体的上端也设有一个出水口。
为进一步实现本发明的发明目的，上述技术方案的优选方案是：
上述纳滤装置采用的截留40D的纳滤膜，工作压力在0.5-0.9mPa，且过滤 方式采用错流过滤。
上述纳滤装置工作压力在0.7mPa。
上述纳滤膜为中空纤维式。
本发明与现有技术相比，具有如下突出的实质性特点和显著的进步，具体 表现在以下方面：1、流程简单，本发明的整个工艺工程只有前处理、深度处 理和回收利用几个步骤，流程清晰，简单;2、处理效果好，在本工艺过程中采 用了纳滤错流的方式，利用了纳滤膜的特点，有效的浓缩提纯了废水中碱，可 以满足碱的回收利用的需要，而排除水更是能达到3类水标准;3、费用少，经 济效益高，本发明的工艺减少了酸碱中和的方式，主要是利用纳滤膜的特性， 而错流的方式又可以有效的清理纳滤膜上的污染物，提高膜的使用寿命和使用 周期。
