申请日2010.03.31
公开(公告)日2011.01.26
IPC分类号C02F1/24
摘要
本实用新型涉及一种改进的压力溶气气浮污水处理装置，包括气浮接触室，与气浮接触室上部联通的分离室，分离室下部与清水出口及回流水出口联通，回流水出口位于清水出口下方，气浮接触室下方有一个污水进口，在气浮接触室和分离室上部，设有一个刮渣装置，分离室上部与排渣口联通，气浮接触室中间设置有一个溶气水释放头，溶气水释放头与压力溶气罐连接，压力容器罐还分别连接有一个空压机和加压水泵，加压水泵通过管道与回流水出口连接。本实用新型可以有效的清除絮凝后的废渣，且装置运行简单，操作方便。
权利要求书

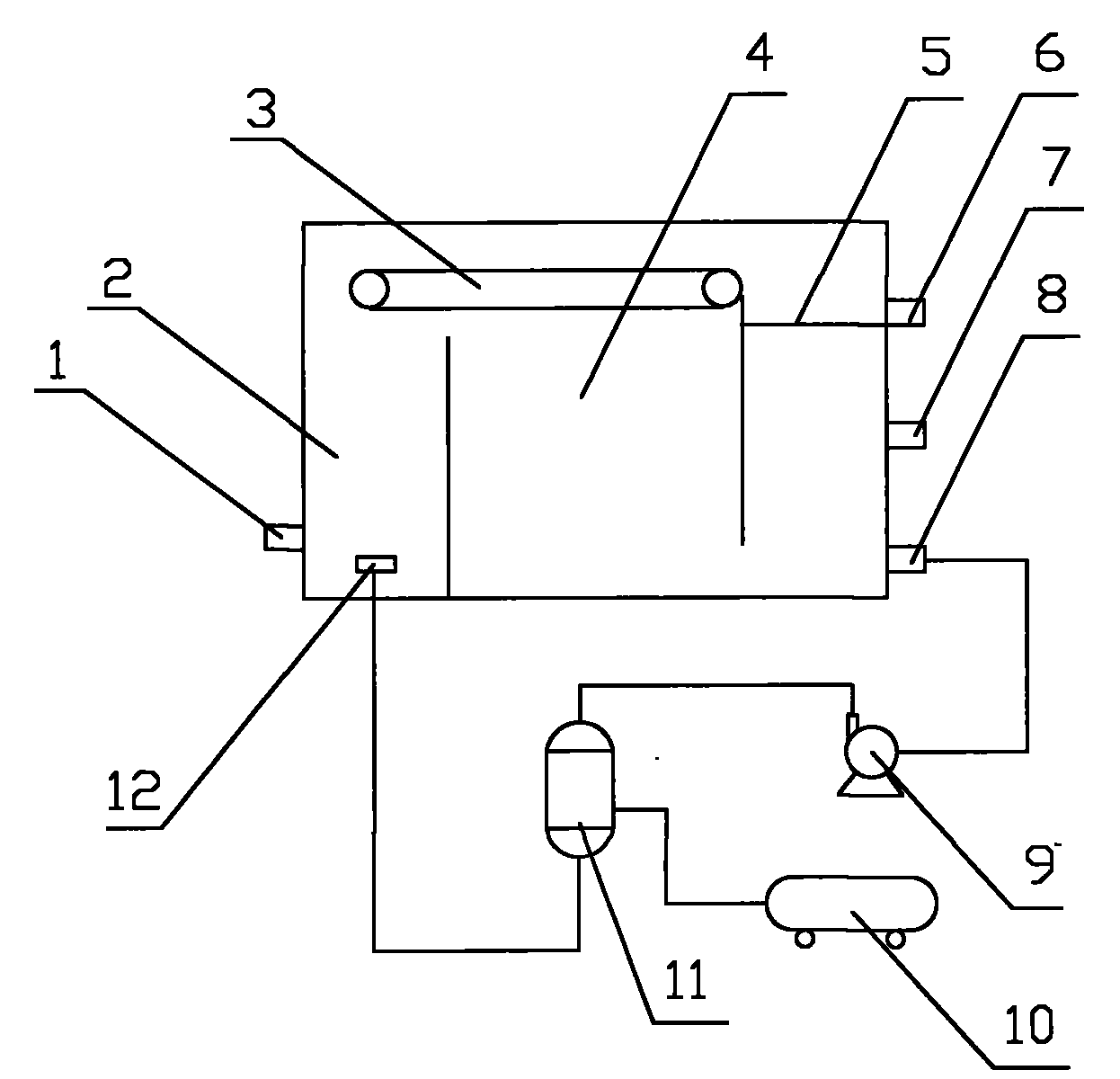

1.一种压力溶气气浮污水处理装置，包括气浮接触室(2)，与气浮接触室(2)上部联通的分离室(4)，分离室下部与清水出口(7)及回流水出口(8)联通，回流水出口(8)位于清水出口(7)下方，气浮接触室下方有一个污水进口(1)，在气浮接触室和分离室上部，设有一个刮渣装置(3)，分离室上部与排渣口(6)联通，其特征在于：所述的气浮接触室中间设置有一个溶气水释放头(12)，溶气水释放头与压力溶气罐(11)连接，压力溶气罐还分别连接有一个空压机(10)和加压水泵(9)，加压水泵通过管道与回流水出口连接。
2.根据权利要求1所述的一种压力溶气气浮污水处理装置，其特征在于：所述的分离室与排渣口之间设置有一个水平的隔网(5)。
说明书
一种压力溶气气浮污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种压力溶气气浮污水处理装置。
背景技术
污水处理，根据其含有的污染物的比重大小，可以选择沉淀或者气浮的方式除去污染物。
气浮技术的基本原理是向水中通人空气，使水中产生大量的微细气泡，通过将杂志颗粒粘附到气泡上，可以形成比重小于水的浮体，上浮水面，从而获得分离杂质的一种净水方法。气浮工艺的进水一般要添加絮凝剂而形成絮凝体，在水中形成一个内部充满水的网络状构筑物，其沉淀速度较慢，而粘附了一定量的微气泡的絮凝体，其比重就会小于水的比重，絮凝体的上浮速度要比原絮凝体的下沉速度快得多，这就使气浮法有可能比沉淀法的固液分离时间大为缩短。
实用新型内容
本实用新型提供了一种改进的压力溶气气浮污水处理装置。
本实用新型是这样实现的：
一种压力溶气气浮污水处理装置，包括气浮接触室，与气浮接触室上部联通的分离室，分离室下部与清水出口及回流水出口联通，回流水出口位于清水出口下方，气浮接触室下方有一个污水进口，在气浮接触室和分离室上部，设 有一个刮渣装置，分离室上部与排渣口联通，其特征在于：所述的气浮接触室中间设置有一个溶气水释放头，溶气水释放头与压力溶气罐连接，压力溶气罐还分别连接有一个空压机和加压水泵，加压水泵通过管道与回流水出口连接。
更进一步的方案是：所述的分离室与排渣口之间还设置有一个水平的隔网。
本实用新型中，经过絮凝的污水自污水进口进入气浮接触室，与溶气水释放头释放的气泡相遇，絮粒与气泡粘附，并在接触室缓慢上升，然后随水流进入分离室进行渣水分离，浮渣漂在水面上由刮渣装置去除，废渣通过排渣口排出。隔网的设置可以避免废渣再次进入到水中。溶气水的产生是由回流水出口取部分清水，经加压水泵加压，进人压力溶气罐，同时空压机也向压力溶气罐中鼓入高压空气，使水中充满了饱和的空气，形成了高压溶气水，并从溶气罐的底部出来流到释放头释放出来，由于溶气水经过释放头释放后，压力骤降到常压，水中溶解的饱和空气就会释放出来，形成微细气泡供气浮使用。本实用新型可以有效的清除絮凝后的废渣，且装置运行简单，操作方便。
