申请日2005.03.29
公开(公告)日2006.05.10
IPC分类号C02F9/04; C02F1/66; C02F3/02
摘要
本实用新型提供一种小型污水处理回用装置，包括有该装置的外壳壳体，壳体内设有水处理装置和控制装置，在外壳壳体的顶部设有带通风筒的通风口。该装置的外壳壳体的造形为苹果型、宝塔型、西红柿型及梨型等多种形状。该装置的有益效果是该装置使生活污水经本设备处理后水质指标达到各项标准值，出水可用于绿化浇灌、冲厕和道路除尘等方面，实现了水处理和水资源化的功能。该装置的外壳采用与环境和谐具有景观效果的多种造型，使水处理设备安装后具有很好的景观效果，不但净化了环境还美化了环境。同时，由于采用地上安装方式解决了维修不便和操作繁琐等问题。
权利要求书
1、一种小型污水处理回用装置，包括有该装置的外壳壳体，壳体内 设有水处理装置和控制装置，其特征是：

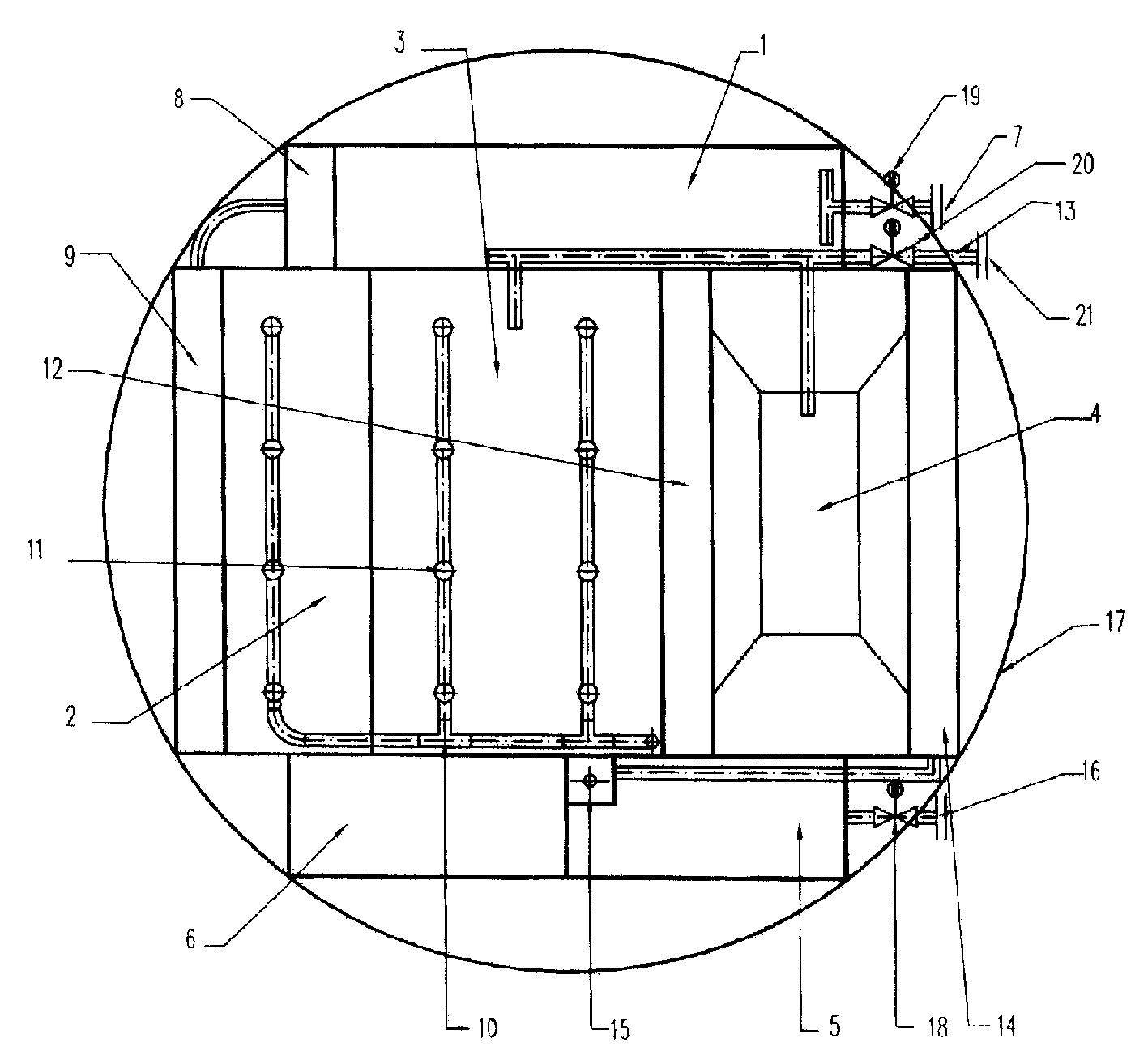

所述水处理装置包括带有进水管(7)的酸化调节池(1)，通过管路连 接有布水槽(9)，并依次连接有一级曝气生物滤池(2)、二级曝气生物滤 池(3)及沉淀池(4)，与沉淀池(4)相连接有带出水管(16)的滤池(5)， 所述控制装置设置在所述一级曝气生物滤池(2)、二级曝气生物滤池(3) 及滤池(5)一侧的操作间(6)内;在所述外壳壳体(17)的顶部设有带通 风筒的通风口。
2、根据权利要求1所述的小型污水处理回用装置，所述沉淀池(4)为 斜板式沉淀池。
3、根据权利要求1所述的小型污水处理回用装置，在所述滤池(5)内 设有消毒槽(15)。
4、根据权利要求1所述的小型污水处理回用装置，所述滤池(5)为砂 滤池。
5、根据权利要求1所述的小型污水处理回用装置，所述外壳壳体(17) 的造型为苹果型、宝塔型、西红柿型及梨型之一种形状。
说明书
小型污水处理回用装置
技术领域
本实用新型涉及一种污水 处理装置，特别是一种小型污水处理回 用装置。
背景技术
目前小水量污水主要来源于小规模住宅小区的生活污水、办公楼的生活 污水、高速公路服务区生活污水及收费站生活污水等。其现有的污水处理装 置主要分为地上和地下两种放置方法，由于地下放置污水处理设备存在维 护、操作难、容易腐蚀等缺点，主要体现在由于主体设备、电器控制元件、 鼓风机等均放置于地下，长期处于潮湿状态，容易使其生锈受到腐蚀，从而 导致设备的无法运行;另外由于设备容易损坏，且维修较为不方便。目前已 有很多产品经过2-3年的使用，已无法继续进行污水处理了。我们在京朱高 速公路服务区及收费站的调查表明，现有服务区及收费站均安装了地埋式的 污水处理装置，运行良好的占21%，已经无法运行的占43%，其余的均为仍 在运行中但出现一些故障或出水不达标等现象。而现行地上处理装置其外形 简单，呈矩形或者圆柱型，造型一般美观感稍差。为不影响整体的景观效果， 建设方均将其选择放置于某一角落，因而带来不利于管理，导致水处理功能 的失效。或另外单独建设一个水处理间放置，使投资成本增加。现行的水处 理设备大部分为人工控制其启动和停止，由于现在小规模水量的处理站一般 均不单独安排管理人员，因此存在产生的污水经常是不经处理就排放的情 况。
随着我国国民经济的发展和人民生活水平的提高，需水量日益增加，在 我国长江以北的广大地区供水不足，已成为一个普遍存在的问题。从长远的 观点来看，要想解决日益严重的水荒问题只有采取长距离的跨区域引水方案 或者是开展污水资源化工作，将城市排出的污水处理后作为水资源重复使 用。采用前一种方案，需要国家投入巨额资金并有许多技术经济问题要进一 步的解决，在一个相当长的时期内难以实现。相比之下就地利用排出的污水 通过特定设备的处理，达到重复使用要更为切实可行。由于这样的供水系统 有别于上下水道的功能，其所提供水的水质介于上水(自来水)和下水(城 市污水)之间。故这种系统称为中水。现行水处理系统处理后污水均直接排 放，浪费了大量的水资源。
发明内容
为解决上述技术中存在的问题，本实用新型的目的是提供一种实现对生 活污水处理设备的水处理和美化环境景观的双重功能的小型污水处理回用 装置。
为实现上述目的，本实用新型采用的技术方案是提供一种小型污水处理 回用装置，包括有该装置的外壳壳体，壳体内设有水处理装置和控制装置， 其中：所述水处理装置包括带有进水管的酸化调节池，通过管路连接有布水 槽，并依次连接有一级曝气生物滤池、二级曝气生物滤池及沉淀池，与沉淀 池相连接有带出水管的滤池，所述控制装置设置在所述一级曝气生物滤池、 二级曝气生物滤池及滤池一侧的操作间内;在所述外壳壳体的顶部设有带通 风筒的通风口。
所述沉淀池为斜板式沉淀池。
在所述滤池内设有消毒槽。
所述滤池为砂滤池。
所述外壳壳体的造型为苹果型、宝塔型、西红柿型及梨型之一种形状。
本实用新型的效果是该装置使生活污水经本设备处理后水质指标达到 《生活杂用水水质标准》(CJ25.1-89)中的各项标准值，出水可用于绿化浇 灌、冲厕和道路除尘等方面，实现了水处理和水资源化的功能。该装置的外 壳采用与环境和谐具有景观效果的造型，例如：苹果型、宝塔型、西红柿型、 梨型、山水景观型、动物造型等多种形状，使水处理设备安装后具有很好的 景观效果，不但净化了环境还美化了环境。同时由于采用地上安装方式，解 决了维修不便和操作繁琐等问题。
