申请日2007.06.13
公开(公告)日2008.07.16
IPC分类号C02F1/38
摘要
本实用新型涉及水处理机，离心式水处理机分离机构，内桶套装在衬桶中，内桶外壁面上装有搅拌叶，搅拌叶横截面为抛物线形。本实用新型与现有同类产品相比具有突出的特点：在内桶外壁面上加装搅拌叶后，污水中的固体杂质微粒在经过2000-3000次/分的分离，遇到搅拌叶后即加大了向外的线速度，将固体残渣射到衬桶内壁面上，而逐渐被截留在衬桶的内壁面上，不再随污水旋转，以达到彻底分离的目的，分离后的净化水在旋转的动能作用下进入净化水管端口，将动能转化为势能，使净化水自动排出而不需要加设动力泵，不仅降低设备成本同时降低使用成本。
权利要求书

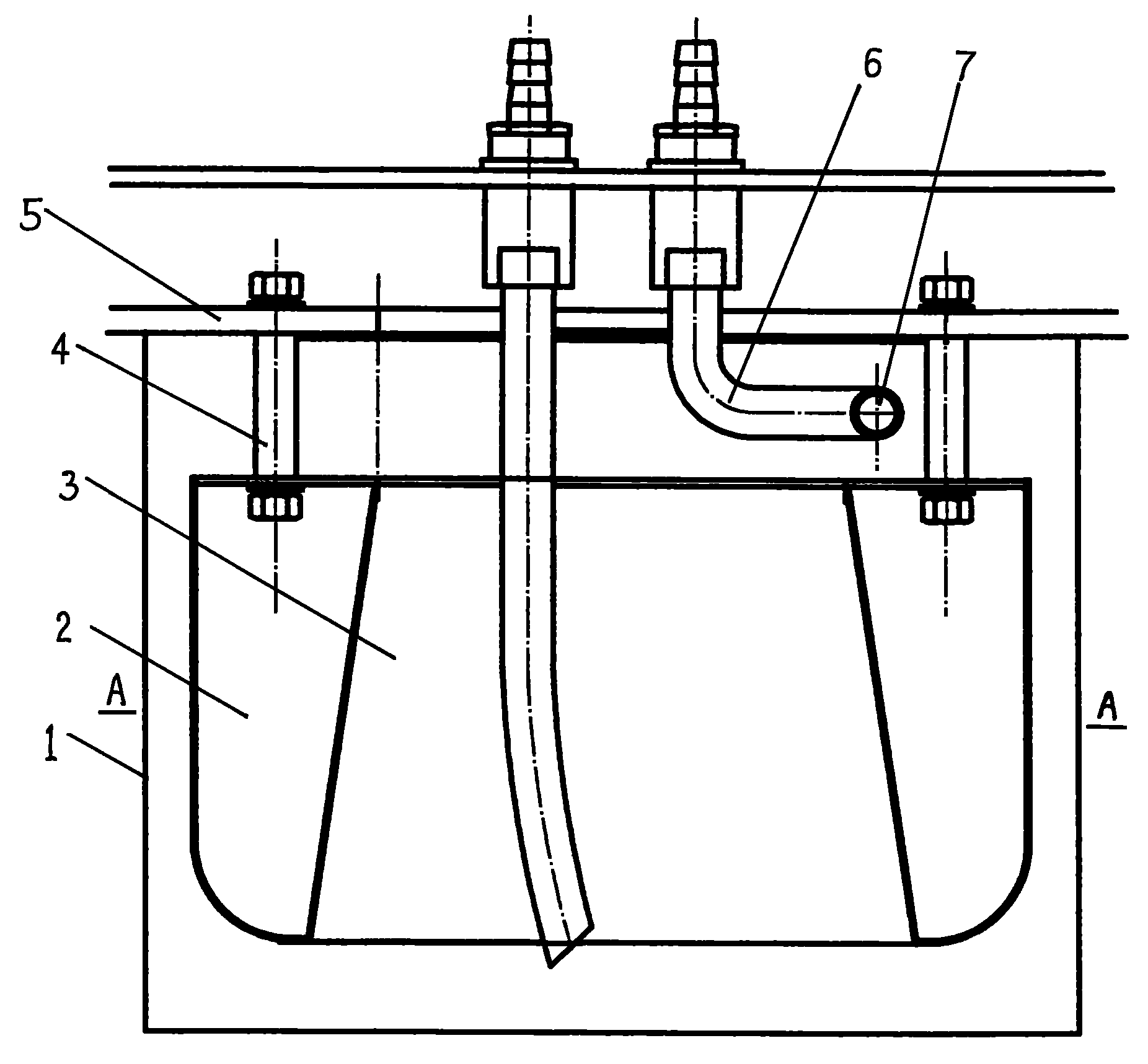

1.离心式水处理机分离机构，内桶套装在衬桶中，其特征是： 内桶(3)外壁面上装有搅拌叶(2)，搅拌叶(2)横截面为抛物线形。
2.根据权利要求1所述的离心式水处理机分离机构，其特征是： 搅拌叶(2)数量为2-4片。
3.根据权利要求1所述的离心式水处理机分离机构，其特征是： 衬桶(1)内插入净化水管(6)，净化水管端口(7)位于内桶上面且 与水流旋转方向逆向。
说明书
离心式水处理机分离机构
技术领域：
本实用新型涉及水处理机，特别是离心式水处理机。
背景技术：
目前用于水处理的离心式水处理机分离机构大都是采用衬桶内 套装内桶，衬桶底部装有驱动装置驱动衬桶和内桶高速旋转，杂质沉 降到底部和侧壁面上，净化水由泵抽出，实现固液离心分离的目的， 固体残渣是靠离心力分离，而对于光饰机行业污水分离来说，杂质颗 粒微小，一般在2μm左右，而分离机构桶体旋转也带动杂质颗粒旋 转，并不能将杂质微粒分离净，不仅分离效果差，净化后的水杂质含 量多还是需要排放掉，造成环境污染，资源浪费，而且净化水排出时 需要泵抽取，功耗大。
发明内容：
本实用新型的目的是克服上述不足问题，提供一种离心式水处理 机分离机构，结构简单合理，分离彻底，效果佳。
本实用新型为实现上述目的所采用的技术方案是：离心式水处理 机分离机构，内桶套装在衬桶中，内桶外壁面上装有搅拌叶，搅拌叶 横截面为抛物线形。
所述搅拌叶数量为2-4片。
所述衬桶内插入净化水管，净化水管端口位于内桶上面且与水流 旋转方向逆向。
本实用新型与现有同类产品相比具有突出的特点：在内桶外壁面 上加装搅拌叶后，污水中的固体杂质微粒在经过2000-3000次/分的分 离，遇到搅拌叶后即加大了向外的线速度，将固体残渣射到衬桶内壁 面上，而逐渐被截留在衬桶的内壁面上，不再随污水旋转，以达到彻 底分离的目的，分离后的净化水在旋转的动能作用下进入净化水管端 口，将动能转化为势能，使净化水自动排出而不需要加设动力泵，不 仅降低设备成本同时降低使用成本。
