申请日2005.12.14
公开(公告)日2007.01.31
IPC分类号E03D1/01; E03C1/12; G05D9/02
摘要
本实用新型涉及一种隔臭防菌生活废水和自来水二用节水箱;箱内设置隔臭防菌隔离层;箱体锥形底部设置圈布泻水口的水圈，进水管设在底部;箱体被隔成两个底部连通的过泸仓和沉淀仓;过泸仓的出水口在过泸网层上，在自来水浮球阀下;沉淀仓内设置废水浮球阀，生活废水经沉淀储存箱体内，当坐便器水箱需水时，废水经过过泸从出水口流出;如废水液位低于自来水浮球阀时，自来水浮球阀自动打开。当废水过量时，废水托起废水浮球并拉起底阀盖，废水夹带残渣从底阀排出。生活废水经过节水箱出来的水达到抽水马桶水箱用水要求，本实用新型能成功利用上一层楼的生活废水冲下一层楼抽水马桶大便并有隔臭防菌和自动清污功能，节省了冲便用自来水。
权利要求书

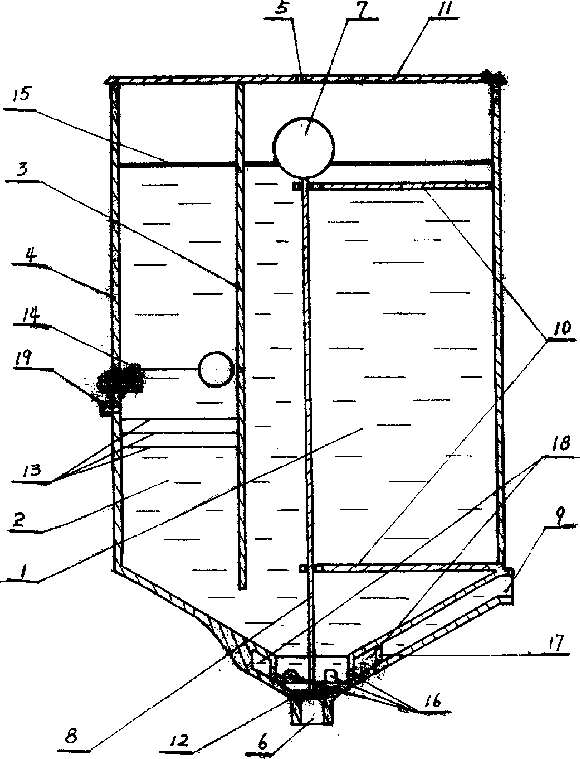

1、一种隔臭防菌生活废水和自来水二用节水箱，包括箱体，箱盖，废水浮球阀， 自来水浮球阀，过泸网层，其特征是水箱内水面上设置隔离层(15);箱体(4) 底部设置生活废水进水管(9)，箱体(4)锥形底部设置圈布泻水口(16)的 生活废水水圈(18);箱体(4)被膈栅(3)隔成两个底部连通的过泸仓(2) 和沉淀仓(1);过泸仓(2)上的出水口(19)在过泸网层(13)上，在自来 水浮球阀(14)下;沉淀仓(1)内设置废水浮球阀，废水浮球(7)设在自 来水浮球阀(14)水平上。
2、根据权利要求1所述的一种隔臭防菌生活废水和自来水二用节水箱其特是隔 离层(15)是比重小于1的液态物质。
3、根据权利要求1所述的一种隔臭防菌生活废水和自来水二用节水箱其特征是 废水浮球阀由废水浮球(7)连杆(8)阀盖(12)底部排污口(6)和支架(10) 组成，也可以由浮球(7)拉索(20)阀盖(21)和底部排污口组件(22)组 成，
4、根据权利要求1所述的一种隔臭防菌生活废水和自来水二用节水箱其特征是 箱盖(11)上设有通气孔(5)。
5、根据权利要求1所述的一种隔臭防菌生活废水和自来水二用节水箱其特征是 过泸网层(13)可以一层或多层。
说明书
一种隔臭防菌生活废水和自来水二用节水箱
技术领域
本实用新型涉及一种隔臭防菌生活废水和自来水二用节水箱
背景技术
目前抽水马桶都用自来水，浪费洁净自来水;生活废水含有纤维残渣会阻 塞水箱注水阀管路;经过沉淀过泸的生活废水虽可用于抽水马桶用水，但要经 常人工清污很麻烦又赃;利用自己家同一层面上生活废水冲便的最大问题是位 差没法解决，而利用楼上别人家的生活废水又怕感染病菌，不敢用，生活废水 又容易发臭，因此用生活废水冲抽水马桶大便一直无法普及推广。一种隔臭防 菌生活废水和自来水二用节水箱解决了上述问题。
发明内容
本实用新型提供一种隔臭防菌生活废水和自来水二用节水箱，上一层楼生 活废水流到二用节水箱中，细菌和臭气被隔离在水箱隔离层之下，下一层楼的 人闻不到臭气，也沾污不到人体;另一方面生活废水经二用节水箱沉淀过泸后 出来的水达到抽水马桶用水要求，既不会阻塞水箱注水阀管路又能自动清污排 污，使下一层楼的人能安心使用上一层楼的生活废水冲便，达到节约自来水的 目的。
本实用新型采用的技术方案是：一种隔臭防菌生活废水和自来水二用节水 箱内水面上设置隔离层;箱体底部设置生活废水进水管，箱体锥形底部设置圈 布泻水口的生活废水水圈;箱体被膈栅隔成两个底部连通的过泸仓和沉淀仓; 过泸仓出水口在过泸网层上，在自来水浮球阀下;沉淀仓内设置废水浮球阀， 废水浮球设在自来水浮球阀水平上;废水浮球阀由浮球，连杆，阀盖，底部排 污口和支架组成，也可以由浮球，拉索，阀盖，底部排污口组件组成。
本实用新型通过上述具体设计解决了上一层楼生活废水中的细菌和臭气对 下一层楼污染问题，又能使生活废水达到抽水马桶用水要求，既不会阻塞水箱 注水阀管路又能自动清污排污，实现下一层楼的人能安心使用上一层楼的生活 废水冲便。
