申请日2005.06.09
公开(公告)日2008.09.03
IPC分类号C02F3/28
摘要
本发明公开一种高负荷体外自循环厌氧颗粒污泥悬浮床反应器，包括一个主反应室，主反应室内的一端设置有三相分离器，三相分离器连接气体提升管，气体提升管连接气液分离器，气液分离器设置在主反应室外，气液分离器设置有生物气出口，主反应室外的另一端相连接有布水装置，与布水装置连接有射流器，射流器与水泵相连，射流器上还连接有回流管。由于本发明的回流管处于反应器外部，便于拆卸更换，当停止运行时液体可排净，避免污泥堵塞循环管路;射流器使回流水与原废水迅速混合，有效增加生物与污染物接触面积，实现废水中污染物从液相到颗粒污泥的最佳传质作用，具备极高的生物净化效率。
权利要求书

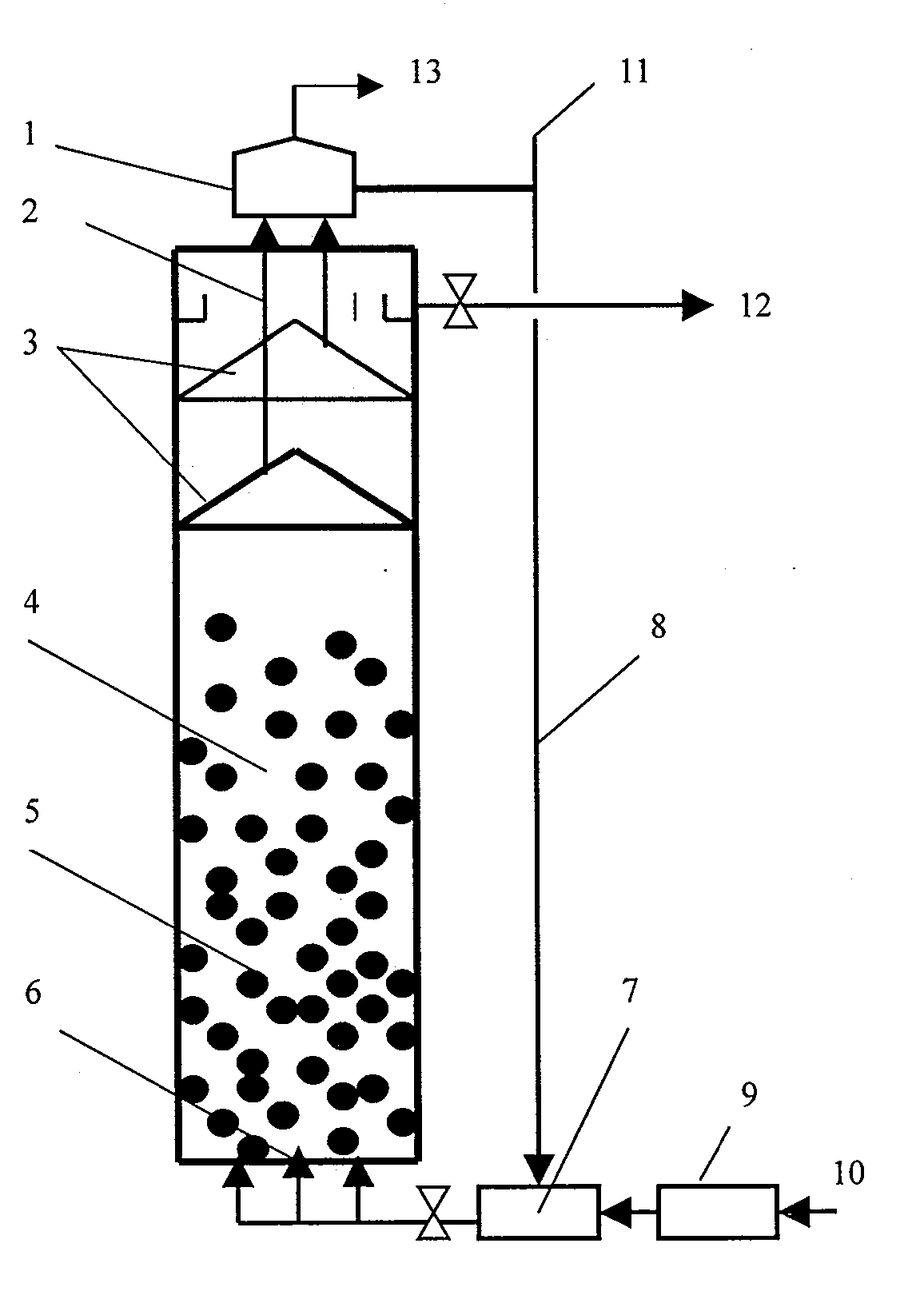

1. 高负荷体外自循环厌氧颗粒污泥悬浮床反应器，包括，主反应室(4)， 主反应室(4)内的一端设置有三相分离器(3)，三相分离器(3)连接气体提 升管(2)，气体提升管(2)连接气液分离器(1)，气液分离器(1)设置在主 反应室(4)外，气液分离器(1)设置有生物气出口(13)，主反应室(4)外 的另一端相连接有布水装置(6)，其特征在于，与布水装置(6)连接有射流器 (7)，射流器(7)与水泵(9)相连，射流器(7)上还连接有回流管(8)，回 流管(8)的上部与气液分离器(1)相连通。
2. 根据权利要求1所述的高负荷体外自循环厌氧颗粒污泥悬浮床反应器， 其特征在于，射流器(7)的中间管径逐渐收缩，收缩到原来管径的二分之一， 由上部垂直连通回流管(8)，回流管(8)伸入射流器(7)的一端方向与废水 流向一致。
说明书
高负荷体外自循环厌氧颗粒污泥悬浮床反应器
技术领域
本发明属环境工程，水污染控制技术领域，特别涉及一种实现造纸工业废 水的回用与零排放，工业废水回用与闭循环的高负荷体外自循环厌氧颗粒污泥 悬浮床反应器。
背景技术
废水的厌氧处理技术由于其运行成本低、节约能源、污泥量少而易于处置 的优点，在国内外废水处理中正发挥着巨大作用，成为国内外废水处理领域公 认的高效、节能、低成本先进技术。
厌氧处理废水的核心技术是厌氧生物反应器。目前UASB反应器已经成为最 重要和最受欢迎的厌氧反应器，世界各国(不包括中国)UASB反应器占全部造 纸废水厌氧处理设备的75%，它在造纸废水处理中还将继续发挥其重要作用。但 是废水厌氧处理技术是一个发展较快的领域，九十年代由荷兰Paques公司开发 的专利技术内循环厌氧反应器(简称IC反应器)，成为厌氧新技术的佼佼者。 IC反应器的负荷可以相当于UASB的2～3倍，反应器高度约等于UASB的三倍以 上，因此占地极少，具有体积小、效率高的突出特点。自1996年用于造纸废水 处理以来，国外IC反应器工程比例大大超过了UASB反应器，造纸工业也已成 为IC反应器应用最多的领域之一。
实验研究证明，传统的污泥床类的厌氧反应器(例如AF、UASB)，去除COD 总量的80%在底部仅约0.5米的地方发生，而厚3-4米的厌氧污泥床的其他地方， 厌氧微生物未发挥有效的作用，因此，反应器的负荷(反应器所能承受的最大 废水污染物浓度)难以提高。提高负荷的重要途径是提高反应器内的上升流速， 通常的方法是提高反应器的高度和采用出水的循环。
内循环反应器(IC反应器)也有明显的缺陷，在操作中容易引起以下问题： (1)管路的堵塞。反应器在负荷较低时(如反应器启动初期，反应器内污泥量 少)，内循环内的泥水混合物流动很慢;或者在生产停顿时，污泥在内循环管中 停留时间很长，这些污泥是活的微生物，它们在流动的过程中还会产生气体， 它们一方面随泥水向下流动，另一方面会有向上漂浮作用，当流速变慢时，污 泥会在管中上浮，引起浓度逐渐增大而发生堵塞。(2)无法清理和更换。当污 泥堵塞时，在反应器深处的内循环管路很难清理，同时更换困难。(3)反应器 在低负荷运行效率低，高负荷运行传质效果不理想。
发明内容
本发明的目的在于提供一种高负荷体外自循环厌氧颗粒污泥悬浮床反应 器，其体积小，占地面积少，效率高。
本发明的技术方案是这样实现的：包括一个主反应室，主反应室内的一端 设置有三相分离器，三相分离器连接气体提升管，气体提升管连接气液分离器， 气液分离器设置在主反应室外，气液分离器设置有生物气出口，主反应室外的 另一端相连接有布水装置，与布水装置连接有射流器，射流器与水泵相连，射 流器上还连接有回流管，回流管的上部与气液分离器相连通。
所述的射流器的中间管径逐渐收缩，收缩到原来管径的二分之一，由上部 垂直连通回流管，回流管伸入射流器的一端方向与废水流向一致。
由于本发明的回流管处于反应器外部，便于拆卸更换，当停止运行时液体可 排净，避免污泥堵塞循环管路;射流器使回流水与原废水迅速混合，有效增加 生物与污染物接触面积，实现废水中污染物从液相到颗粒污泥的最佳传质作用， 具备极高的生物净化效率。
