申请日2005.12.13
公开(公告)日2008.02.06
IPC分类号C02F1/00; B01D36/00
摘要
本发明公开了一种三级工业废水深度处理的预处理过滤装置，包括均内置有双层不同过滤孔径的过滤介质的一、二级过滤器，其中一级过滤器的进水口通过第一阀门与废水输入口相通，其过滤出水依次经第二阀门、第四阀门输出到二级过滤器，该废水输入口还可通过第三阀门与第二阀门的输出口相通;二级过滤器的过滤出水经第五阀门输出到预处理过滤装置的出水口，第二阀门的输出口与预处理装置的出水口之间还可通过第六阀门相通;本发明的一、二级过滤器通常串接，而在反冲洗其中一个过滤器时，另一个过滤器仍可正常过滤;因反冲洗而变得疏松的过滤介质在重新投入使用时，可借助废水的过滤压力自动恢复到压实的状态，预处理过滤的效果非常好。
权利要求书
1.一种三级工业废水深度处理的预处理过滤装置，包括均内置有过 滤介质的一级过滤器和二级过滤器，所述的两个过滤器均分别设 置有反清洗管路;所述一级过滤器的进水口通过第一阀门与废水 输入口相通，一级过滤器的过滤出水可经第二阀门的输出口输出， 其特征在于：所述废水输入口还通过第三阀门与所述第二阀门的 输出口相通;所述二级过滤器的进水口通过第四阀门与所述第二 阀门的输出口相通，二级过滤器的过滤出水则经第五阀门输出到 所述预处理过滤装置的出水口，所述第二阀门的输出口与所述预 处理装置的出水口之间还通过第六阀门相通。
2.如权利要求1所述的三级工业废水深度处理的预处理过滤装置， 其特征在于：所述各过滤器均为双介质过滤器，其中位于上层的 过滤介质的过滤孔径略大于位于下层的过滤介质的过滤孔径。
3.如权利要求2所述的三级工业废水深度处理的预处理过滤装置， 其特征在于：所述一级过滤器中的过滤介质的过滤孔径略大于二 级过滤器中的相应位置的过滤介质的过滤孔径。
4.如权利要求2或3所述的三级工业废水深度处理的预处理过滤装 置，其特征在于：所述位于上层的过滤介质为无烟煤，位于下层 的过滤介质为石英砂。
5.如权利要求4所述的三级工业废水深度处理的预处理过滤装置， 其特征在于：其中，一级过滤器中无烟煤的粒径选择在1.0-3.0mm 之间，滤床厚度在300～400mm之间;石英砂的粒径选择在 0.8-1.6mm之间，滤床厚度约为400～500mm之间;而二级过滤器 中无烟煤的粒径选择在0.6-0.9mm之间、石英砂的粒径选择在 0.35-0.5mm之间，滤床厚度与一级过滤器的滤床厚度相当。
说明书
三级工业废水深度处理的预处理过滤装置
技术领域
本发明涉及一种对三级工业废水进行深度处理的预处理过滤装 置。
背景技术
成熟、优质、高效的水处理技术不仅包含稳定、高质的出水质量， 还包括尽量高的设备使用寿命和尽量低的过滤耗材，以降低水处理的 运行成本，针对不同水质的具体特点通常需要设计不同的净化工艺、 选取不同的过滤介质，其中对原水的预处理至关重要，直接关系到整 个处理系统的质量和效率，比如电镀或线路板废水，一般需要依次经 过隔栅、调节池进行均化处理后，再注入反应池和沉淀池，在反应池 中填加适量的絮凝剂和助凝剂，并进行pH调整，进入沉淀池，所得 上清液进入清水池，此时已经可以达到国家和地方一级排放的标准。 COD≤90mg/L、悬浮物≤60mg/L、pH6～9。
我国淡水资源比较缺乏，把上述工业废水深度处理为可重复利用 的工业用水，是解决水资源短缺的最好办法，也是保证我国经济建设 可持续发展的重要途径。
但是这种处理液并不能满足回用的要求，因此对水资源的消耗或 浪费现象仍旧没有解决。由于电镀或线路板废水的处理液在絮凝沉淀 过程中产生大量的胶体物质，含有较多的溶解性的金属离子以及高分 子化合物，在使用反渗透(RO)薄膜分离技术进行深度处理时，特别 容易导致反渗透膜元件的污堵，必须对处理液进行有效地预处理。
目前，经典的预处理工艺一般包括：“砂滤器→炭滤器→(阻垢剂) 保安器”。
原水(即三级处理工业废水)由原水泵经石英砂过滤器过滤后进 入活性炭过滤器进行吸附，投加阻垢剂后进入保安过滤器，之后再通 过高压水泵从中间水箱输入反渗透系统。如上所述，预处理的工艺效 率对整个系统的使用寿命、出水效果影响甚大，因为颗粒较大的悬浮 物以及胶体物质等基本上都是在预处理阶段加以去除的，在设备的使 用过程中，随着处理液的不断输入，砂滤罐很快出现堵塞，而碳滤罐 则由于活性炭吸附饱和而失效，必须对前述预处理设备进行反冲洗 (再生)，以保证预处理的出水标准始终满足反渗透的进水要求，由 于现有的石英砂过滤器和活性炭过滤器都是串联在一起的，必须停机 进行反冲洗，待反冲洗结束后才可以重新启动该系统，这样往往会降 低反渗透系统的使用效率和整体效能。此外由于在对预处理过滤装置 反冲洗时，清水的流向与受过滤的原水流向是相反的，这样在反冲洗 时就使预处理过滤装置中原本压实的滤层变得疏松起来，重新启用该 过滤装置就会降低对原水过滤的效果，因此有必要对预处理过滤装置 的具体构成加以进一步改进。
发明内容
为克服上述现有技术的缺陷，本发明所要解决的技术问题是旨在 提供一种在反冲洗时仍旧可以连续地、高效能地对三级工业废水深度 处理的预处理过滤装置。

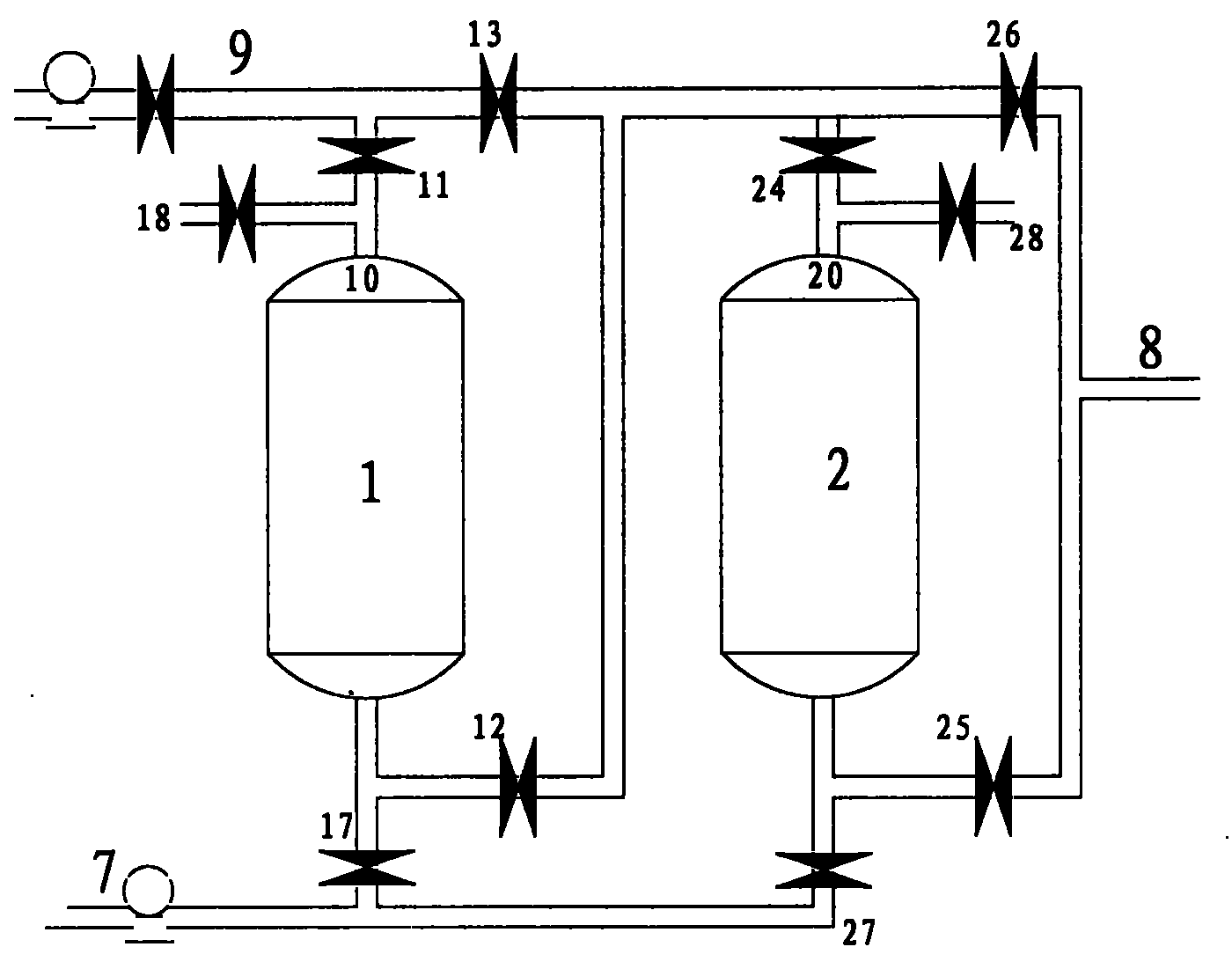

为解决上述技术问题，本发明提出一种三级工业废水深度处理的 预处理过滤装置，包括均内置有过滤介质的一级过滤器和二级过滤 器，所述的两个过滤器均分别设置有反冲洗管路;所述一级过滤器的 进水口通过第一阀门与废水输入口相通，一级过滤器的过滤出水可经 第二阀门的输出口输出，其特征在于：所述废水输入口还通过第三阀 门与所述第二阀门的输出口相通;所述二级过滤器的进水口通过第四 阀门与所述第二阀门的输出口相通，二级过滤器的过滤出水则经第五 阀门输出到所述预处理装置的出水口，所述第二阀门的输出口与所述 预处理过滤装置的出水口之间还通过第六阀门相通。
进一步地，上述各过滤器均为双介质过滤器，其中位于上层的过 滤介质的过滤孔径略大于位于下层的过滤介质的过滤孔径。
上述位于上层的过滤介质可选用无烟煤作为过滤介质，位于下层 的过滤介质可选用石英砂作为过滤介质。
前述一级过滤器中的过滤介质的过滤孔径略大于二级过滤器中 的相应位置的过滤介质的过滤孔径。
采用上述结构后，可以通过各个阀门的控制开合，在正常过滤时， 使得废水能够依次经由串接在一起的一级双介质过滤器、二级双介质 过滤器后得到有效过滤，较好地实现对废水的预处理;而当其中一个 过滤器中的过滤介质需要反冲洗时，则可以对其分别单独进行，另一 个过滤器仍旧可以独立地对输入的废水进行不间断地、正常地过滤; 因反清洗过程而变得相对疏松的过滤介质也可以在重新投入使用时， 借助废水的过滤压力自动恢复到致密，压实的状态，并且不会明显影 响预处理的过滤效果，本发明的装置特别适用于已达到国家和地方一 级排放标准的电镀或线路板废水。
