申请日2018.03.21
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F11/12
摘要
一种用于废水处理的水量均衡装置，包括调节水池、废气处理机构、防溢出机构和水循环机构，废气处理机构包括曝气管、排风扇、出气管和活性炭过滤器，曝气管水平设置在调节水池的底部，排风扇位于曝气管的上方且固定设置在调节水池的上端，活性炭过滤器设置在出气管上，防溢出机构包括第一液位检测仪、溢液管、溢液储存罐和第一水泵，溢液管低于第一液位检测仪水平设置，水循环机构包括第一储存箱和第二储存箱，第一储存箱通过第二输送管与PH调节罐的底部连通，第二储存箱的下部连接第三输送管，第三输送管深入到污泥浓缩池的内部与污泥浓缩池的中部连通;总之本实用新型具有防止管道堵塞，防止废水溢出，减少废气污染和重复利用水资源的优点。
权利要求书
1.一种用于废水处理的水量均衡装置，分别与吸附反应池、PH调节罐和污泥浓缩池连通，其特征在于：包括调节水池、废气处理机构、防溢出机构和水循环机构，所述的调节水池的下端连接设置有过滤罐，过滤罐的下端通过进水管与调节水池的上部连通，过滤罐的下部设置有过滤网，调节水池的内侧壁连接设置有位于调节水池下部的废水提升泵，废水提升泵的上端通过穿过调节水池侧壁的出水管与吸附反应池连通，废气处理机构包括曝气管、排风扇、出气管和活性炭过滤器，曝气管水平设置在调节水池的底部，曝气管上开设有多个开口向上的曝气孔，曝气管水平穿过调节水池的侧壁与设置在调节水池外部的曝气风机连接，所述排风扇位于曝气管的上方且固定设置在调节水池的上端，所述出气管竖直设置在排风扇的上方，吸收排风扇排出的废气，所述活性炭过滤器设置在出气管上，对经过出气管的废气进行过滤，所述防溢出机构包括第一液位检测仪、溢液管、溢液储存罐和第一水泵，第一液位检测仪设置在调节水池的内侧壁上，溢液管低于第一液位检测仪水平设置，溢液管连通调节水池和位于调节水池外部的溢液储存罐，第一水泵连接设置在溢液管上且位于溢液储存罐的上方，所述水循环机构包括第一储存箱和第二储存箱，第一储存箱位于调节水池的上方且通过第一输送管与调节水池的上部连通，第一储存箱通过第二输送管与PH调节罐的底部连通，第二输送管上设置有第二提升泵，第二储存箱位于调节水池的一侧且分别与调节水池和溢液储存罐连通，第二储存箱的下部连接第三输送管，第三输送管深入到污泥浓缩池的内部与污泥浓缩池的中部连通。
2.根据权利要求1所述的一种用于废水处理的水量均衡装置，其特征在于：所述的曝气管位于调节水池的左部，废水提升泵紧靠调节水池的右侧壁设置，废水提升泵位于曝气管的右侧。
3.根据权利要求1所述的一种用于废水处理的水量均衡装置，其特征在于：所述的出水管上连通设置有三个出水支管，三个出水支管竖直设置在吸附反应池的下方连通吸附反应池和出水管。
4.根据权利要求1所述的一种用于废水 处理的水量均衡装置，其特征在于：所述的第一输送管上设置有第一开关，第二储存箱和调节水池之间连接设置有加水管，加水管上设置有第二开关，第三输送管上设置有第三开关和第三提升泵，第一开关、第二开关和第三开关均为电子阀，所述的第一储存箱内设置有第二液位检测仪，第一液位检测仪和第二液位检测仪的信号输送端与控制器通讯连接，控制器与第一开关、第二开关和第三开关控制连接，控制器与废水提升泵、第一水泵和第二提升泵和第三提升泵控制连接。
5.根据权利要求1所述的一种用于废水处理的水量均衡装置，其特征在于：所述的出气管的下端连接设置有吸风罩，吸风罩覆盖排风扇的上方。
6.根据权利要求1所述的一种用于废水处理的水量均衡装置，其特征在于：所述的溢液管位于废水提升泵的上方，所述的第一液位检测仪位于排风扇的下方。
说明书

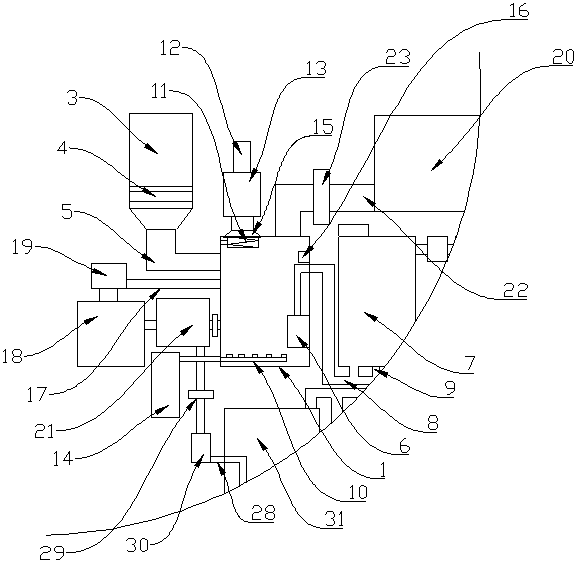

一种用于废水处理的水量均衡装置
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种用于废水处理的水量均衡装置。
背景技术
在废水处理的过程中，加入的废水的水量随着时间不断的变化，有高峰流量和低谷流量，流量不均匀的废水会使废水的稳定处理造成偏差，导致加入的药剂量也需要不断的变化，增大废水处理的工作量，无法使废水在最优的工艺条件下进行处理，为了废水处理设备正常工作，不受废水高峰流量或浓度变化的影响，需在废水处理设施之前加入水量均衡设备;目前主要的水量均衡设备是废水调节池，现存的废水调节池只有储存废水的功能，并未对废水进行合适的处理，废水在进入废水调节池前并未进行过滤，固定杂质等非常容易沉积在废水调节池的底部或者堵塞管道，同时后续的工序废水处理产生的清洗废水和浓缩上清液也没有充分利用，造成资源的浪费，而废水往往都含有污染性的废气，如果不在废水调节池中提前进行处理，废气会跟随管道进行后续的后序，对其它设备造成污染和损坏，同时也对生产场所的环境造成污染。
实用新型内容
本实用新型提供一种用于废水处理的水量均衡装置，以解决现有的水量均衡装置存在的废气污染，容易堵塞和水资源利用率不高的技术问题。
为了解决上述技术问题，本实用新型采用如下技术方案：一种用于废水处理的水量均衡装置，分别与吸附反应池、PH调节罐和污泥浓缩池连通，包括调节水池、废气处理机构、防溢出机构和水循环机构，调节水池的上端连接设置有过滤罐，过滤罐的下端通过进水管与调节水池的上部连通，过滤罐的下部设置有过滤网，调节水池的内侧壁连接设置有位于调节水池下部的废水提升泵，废水提升泵的上端通过穿过调节水池侧壁的出水管与吸附反应池连通，废气处理机构包括曝气管、排风扇、出气管和活性炭过滤器，曝气管水平设置在调节水池的底部，曝气管上开设有多个开口向上的曝气孔，曝气管水平穿过调节水池的侧壁与设置在调节水池外部的曝气风机连接，排风扇位于曝气管的上方且固定设置在调节水池的上端，出气管竖直设置在排风扇的上方，吸收排风扇排出的废气，活性炭过滤器设置在出气管上，对经过出气管的废气进行过滤，防溢出机构包括第一液位检测仪、溢液管、溢液储存罐和第一水泵，第一液位检测仪设置在调节水池的内侧壁上，溢液管低于第一液位检测仪水平设置，溢液管连通调节水池和位于调节水池外部的溢液储存罐，第一水泵连接设置在溢液管上且位于溢液储存罐的上方，水循环机构包括第一储存箱和第二储存箱，第一储存箱位于调节水池的上方且通过第一输送管与调节水池的上部连通，第一储存箱通过第二输送管与PH调节罐的底部连通，第二输送管上设置有第二提升泵，第二储存箱位于调节水池的一侧且分别与调节水池和溢液储存罐连通，第二储存箱的下部连接第三输送管，第三输送管深入到污泥浓缩池的内部与污泥浓缩池的中部连通。
进一步的，曝气管位于调节水池的左部，废水提升泵紧靠调节水池的右侧壁设置，废水提升泵位于曝气管的右侧。
进一步的，出水管上连通设置有三个出水支管，三个出水支管竖直设置在吸附反应池的下方连通吸附反应池和出水管。
进一步的，第一输送管上设置有第一开关，第二储存箱和调节水池之间连接设置有加水管，加水管上设置有第二开关，第三输送管上设置有第三开关和第三提升泵，第一开关、第二开关和第三开关均为电子阀，第一储存箱内设置有第二液位检测仪，第一液位检测仪和第二液位检测仪的信号输送端与控制器通讯连接，控制器与第一开关、第二开关和第三开关控制连接，控制器与废水提升泵、第一水泵、第二提升泵和第三提升泵控制连接。
进一步的，出气管的下端连接设置有吸风罩，吸风罩覆盖排风扇的上方。
进一步的，溢液管位于废水提升泵的上方，第一液位检测仪位于排风扇的下方。
相对于现有技术，本实用新型的有益效果为：本实用新型采用过滤罐和过滤网对进入调节水池的废水中的固体杂质进行过滤，防止固体杂质沉积在调节水池的底部，采用废水提升泵输送调节水池内的水到吸附反应池中，采用曝气管、排风扇和出气管来将废水中的废气收集和排出，采用活性炭过滤器将排出的废气进行过滤，采用第一液位检测仪和溢液管将调节水池内过量的水沿着溢液管排出，采用第一水泵加快废水从溢液管的排出，采用溢液储存罐存放溢出的水并重新利用，采用第一储存箱存放来自PH调节罐的清洗水，采用第二储存箱存放来自污泥浓缩池的上清液，本实用新型还采用废水提升泵紧靠调节水池的右侧壁设置，废水提升泵位于曝气管的右侧，能够增加曝气管喷气覆盖的范围，防止废水提升泵阻挡曝气管喷出气体的上升，采用三个出水支管连接出水管和吸附反应池，进一步防止吸附剂沉降到吸附反应池的底部，第一储存箱内设置有第二液位检测仪，第二液位检测仪的信号输送端与控制器通讯连接，检测第一储存箱内水的含量，在第一储存箱内部的水的含量高于一定量时，优先使用第一储存箱内的水，采用吸风罩覆盖排风扇的上方，收集废气到出气管中，采用溢液管位于废水提升泵的上方，方便废水被废水提升泵抽取时不从溢液管排出，采用第一液位检测仪位于排风扇的下方，保护排风扇不受废水腐蚀和污染，总之本实用新型具有防止管道堵塞，防止废水溢出，减少废气污染和重复利用水资源的优点。
