申请日2018.04.13
公开(公告)日2018.12.11
IPC分类号C02F11/00; C02F9/04
摘要
本实用新型公开了一种高含油率污泥处理装置。该装置包括两个并联的油泥搅拌清洗装置、一级沉淀池和二级沉淀池，油泥搅拌装置包括搅拌器、温控系统和压力控制系统，油泥搅拌清洗装置连接有表面活性剂加药箱和供水箱，一级沉淀池分别与两个油泥搅拌清洗装置连通，二级沉淀池与一级沉淀池连通，一级沉淀池连接有破乳剂投加装置，二级沉淀池连接有絮凝剂投加装置，二级沉淀池通过水管和循环水抽水泵与供水箱连通。该装置结构简单，除油效果佳;清洗用水经过处理后是循环利用的，这大大减少了水资源的利用，同时也避免了污水造成的二次污染问题，极大的降低了成本。
权利要求书
1.一种高含油率污泥处理装置，其特征在于：包括两个并联的油泥搅拌清洗装置、一级沉淀池和二级沉淀池，油泥搅拌装置包括搅拌器、温控系统和压力控制系统，油泥搅拌清洗装置连接有表面活性剂加药箱和供水箱，一级沉淀池分别与两个油泥搅拌清洗装置连通，二级沉淀池与一级沉淀池连通，一级沉淀池连接有破乳剂投加装置，二级沉淀池连接有絮凝剂投加装置，二级沉淀池通过水管和循环水抽水泵与供水箱连通。
2.如权利要求1所述的高含油率污泥处理装置，其特征在于：表面活性剂投加箱内安装活性剂输送泵，供水箱内安装加热器和输水泵。
3.如权利要求1所述的高含油率污泥处理装置，其特征在于：油泥搅拌装置与一级沉淀池连通处安装底部开关。
4.如权利要求1所述的高含油率污泥处理装置，其特征在于：一级沉淀池内安装刮泥器、圆筒形刮油器和排泥斗。
5.如权利要求1所述的高含油率污泥处理装置，其特征在于：二级沉淀池内安装刮泥器和排泥斗。
6.如权利要求1、4或5所述的高含油率污泥处理装置，其特征在于：一级沉淀池和二级沉淀池之间的连通水管上安装污水泵。
7.如权利要求1所述的高含油率污泥处理装置，其特征在于：破乳剂投加装置内安装破乳剂输送泵，絮凝剂投加装置内安装絮凝剂输送泵。
说明书
一种高含油率污泥处理装置
技术领域
本实用新型涉及一种高含油率污泥处理装置。
背景技术
在石油钻探，石油开采及石油运输过程中，由于石油的外溢或泄露事故等，对土壤造成了严重的污染，尤其是在油田周围石油污染严重的土壤在自然状态下很难恢复到原来的状态，并且对周围的自然环境造成了极大的危害，对于这类重污染土壤的修复已经迫在眉睫。
目前对于高含油率的污泥处理的主要方法是溶剂清洗，燃烧等，但是利用有机溶剂清洗很容易产生二次污染，而且成本较高，处理不完全;而燃烧法不仅造成资源的浪费，在燃烧过程中石油中某些成分的燃烧还会造成大气污染;由于土壤中的含油率过高生物在其中难以生存，因此生物法很难用于高含油率污泥的修复。因此提供一种成本低、效率高的高含油率污泥清洗设备对于高含油率污泥的处理具有重要意义。
实用新型内容
为了解决现有技术中的高含油率污泥处理成本高、效率低的技术问题，本实用新型提供了一种高含油率污泥处理装置。
为了解决上述技术问题，本实用新型采用以下技术方案：

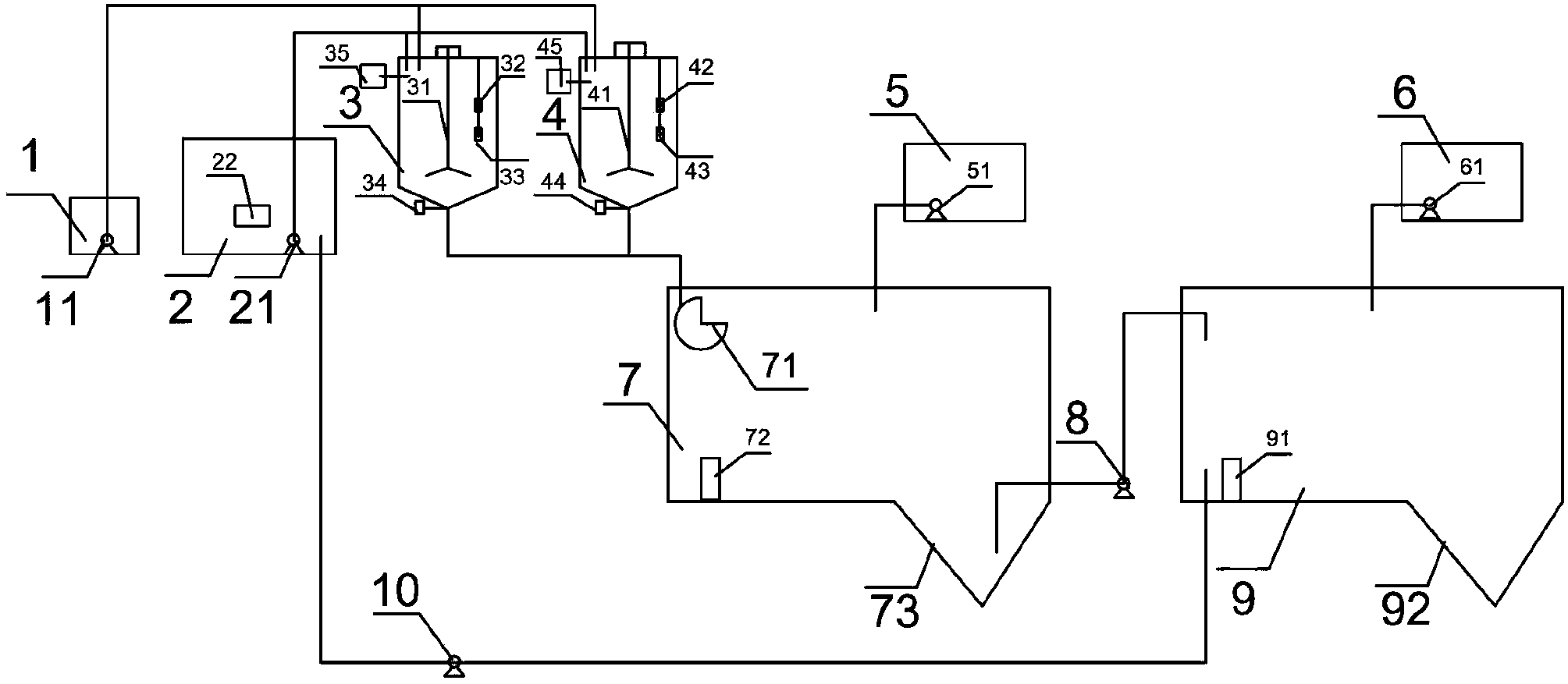

一种高含油率污泥处理装置，包括两个并联的油泥搅拌清洗装置、一级沉淀池和二级沉淀池，油泥搅拌装置包括搅拌器、温控系统和压力控制系统，油泥搅拌清洗装置连接有表面活性剂加药箱和供水箱，一级沉淀池分别与两个油泥搅拌清洗装置连通，二级沉淀池与一级沉淀池连通，一级沉淀池连接有破乳剂投加装置，二级沉淀池连接有絮凝剂投加装置，二级沉淀池通过水管和循环水抽水泵与供水箱连通。
采用两个并联的油泥清洗搅拌装置，可以增加一次性清洗油泥的量，该清洗装置能够承受一定的压力和温度，其中有温控和压力控制设备，在搅拌过程中可以实施加温加压操作，提高油泥的清洗效果，在清洗过程中通过表面活性剂加药箱加入植物表面活性剂，在提高油泥清洗效果的同时，不会对土壤造成任何的二次污染。
本实用新型提供的表面活性剂投加箱内安装活性剂输送泵，供水箱内安装加热器和输水泵，可以根据油泥搅拌清洗装置中的温控设备提供的数据将清洗用水加热到合适的温度。
作为优选，油泥搅拌装置与一级沉淀池连通处安装底部开关，搅拌清洗过程完成后，打开底部开关将泥水油混合物排到一级沉淀池进行后续处理。
本实用新型提供的一级沉淀池内安装刮泥器、圆筒形刮油器和排泥斗，该刮油器可以上下移动或旋转，以方便收集油份。
本实用新型提供的二级沉淀池内安装刮泥器和排泥斗。
作为优选，一级沉淀池和二级沉淀池之间的连通水管上安装污水泵。
作为优选，破乳剂投加装置内安装破乳剂输送泵，絮凝剂投加装置内安装絮凝剂输送泵。
在一级沉淀池中，首先进行重力沉降过程，将比重大的泥沙等物质沉淀到沉淀池底部，并通过底部的刮泥器，将泥沙收集到排泥斗中排出沉淀池;然后向沉淀池中加入适量的破乳剂，实现油水的分离，通过圆筒形的刮油器将上层的油收集到圆筒中并通过管道排出沉淀池收集后进行资源的再利用，剩余的污水通过抽水泵抽到二级沉淀池中。
在二级沉淀池中，投加一定量的生物絮凝剂，将水中的颗粒物絮凝沉淀，沉淀完成后通过刮泥机将沉淀到额污泥收集到排沙斗中，排出沉淀池，将沉淀池中的水通过循环水泵输送到油泥搅拌清洗装置的供水箱中，进行循环利用。
本实用新型提供的高含油率污泥处理装置，其结构简单，经该装置清洗处理后的油泥其含油率大大降低，除油效果佳;清洗用水经过处理后是循环利用的，这大大减少了水资源的利用，同时也避免了污水造成的二次污染问题，极大的降低了成本。
