申请日2018.05.17
公开(公告)日2019.01.04
IPC分类号C02F1/28; C02F9/04
摘要
本实用新型公开了一种城市排水口废水处理装置，包括水池，其特征是：所述水池上侧一端通过固定板固定连接盒体，所述盒体的上侧连通污水管道，所述盒体的一侧下部连通出水管道，所述出水管道在所述水池上方，所述盒体内固定有立板，所述立板的一侧通过电机支架固定连接电机，所述电机的输出轴穿过所述立板固定连接齿轮一，所述齿轮一啮合齿轮二，所述齿轮二啮合齿轮三，所述齿轮三的中心轴铰接在所述立板的一侧。本实用新型涉及水资源净化领域，具体地讲，涉及一种城市排水口废水处理装置。本装置能实现城市排水口的废水进行初步净化过滤。
翻译权利要求书

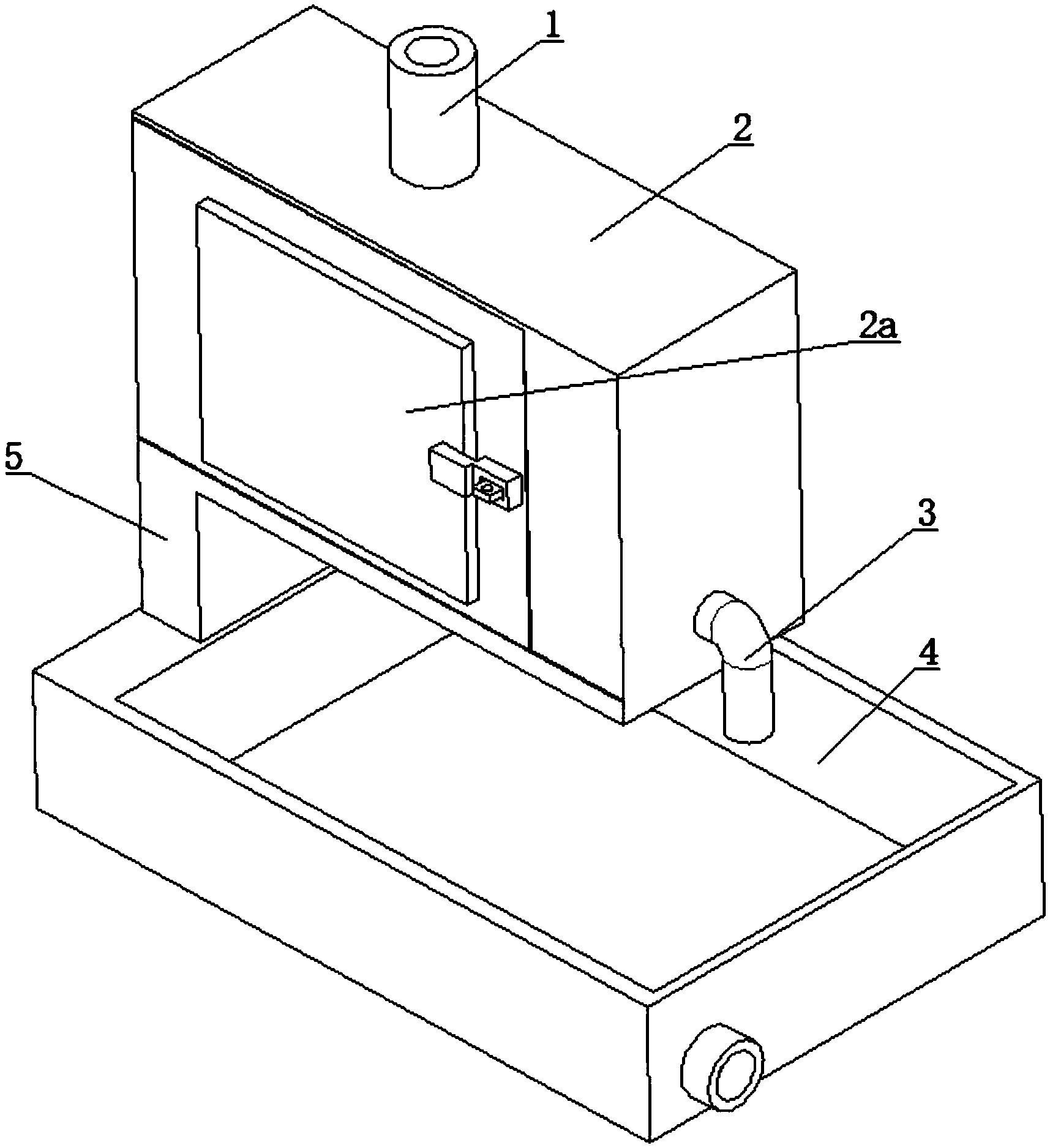

1.一种城市排水口废水处理装置，包括水池(4)，其特征是：所述水池(4)上侧一端通过固定板(5)固定连接盒体(2)，所述盒体(2)的上侧连通污水管道(1)，所述盒体(2)的一侧下部连通出水管道(3)，所述出水管道(3)在所述水池(4)上方，所述盒体(2)内固定有立板(14)，所述立板(14)的一侧通过电机支架(12)固定连接电机(13)，所述电机(13)的输出轴穿过所述立板(14)固定连接齿轮一(15)，所述齿轮一(15)啮合齿轮二(16)，所述齿轮二(16)啮合齿轮三(17)，所述齿轮三(17)的中心轴铰接在所述立板(14)的一侧，所述齿轮二(16)的中心轴铰接穿过所述立板(14)且端部固定连接齿轮四(11)，所述齿轮四(11)啮合齿轮五(8)，所述齿轮五(8)的中心轴铰接在所述立板(14)的另一侧，所述齿轮二(16)、齿轮三(17)、齿轮四(11)和齿轮五(8)的边缘位置分别铰接连杆(10)的一端，每个所述连杆(10)的另一端分别铰接立杆(9)的一端，每个所述立杆(9)的另一端分别固定在过滤板(18)的一侧，每个所述过滤板(18)上分别固定有一组过滤块(6)，所述过滤板(18)另一端固定连接伸出杆(7)，每个所述伸出杆(7)分别对应穿过方形槽(19)，所有所述方形槽(19)均设置在对应的所述盒体(2)的内的竖板上。
2.根据权利要求1所述的城市排水口废水处理装置，其特征是：每个所述过滤板(18)上的所述过滤块(6)为5-9个。
3.根据权利要求1所述的城市排水口废水处理装置，其特征是：所述盒体(2)一侧设置有侧门(2a)。
4.根据权利要求1所述的城市排水口废水处理装置，其特征是：所述出水管道(3)连通在所述盒体(2)的竖板下端。
说明书
一种城市排水口废水处理装置
技术领域
本实用新型涉及水资源净化领域，具体地讲，涉及一种城市排水口废水处理装置。
背景技术
我国城市污水处理标准分为三级，即一级处理、二级处理和三级处理。一级处理是通过沉淀、浮选、过滤等物理方法去除污水中的悬浮状固体物质，或通过凝聚、氧化、中和等化学方法，使污水中的强酸、强碱和过浓的有毒物质，得到初步净化，为二级处理提供适宜的水质条件;二级处理是在一级处理的基础上，通常利用生物化学作用，对污水进行进一步的处理;三级处理也叫深度处理;在二级处理的基础上，三级处理根据进水水质，采用相应处理方法，如凝集沉淀、活性炭过滤、逆渗透、离子交换和电渗析等，目前城市中存在很多废水排水口，好多废水都没有经过过滤处理就直接进入排污通道，日积月累后，很容易造成城市排污通道的堵塞。此为现有技术的不足之处。
实用新型内容
本实用新型要解决的技术问题是提供一种城市排水口废水处理装置，方便针对城市排水口的废水进行初步净化过滤后再排放。
本实用新型采用如下技术方案实现发明目的：
一种城市排水口废水处理装置，包括水池，其特征是：所述水池上侧一端通过固定板固定连接盒体，所述盒体的上侧连通污水管道，所述盒体的一侧下部连通出水管道，所述出水管道在所述水池上方，所述盒体内固定有立板，所述立板的一侧通过电机支架固定连接电机，所述电机的输出轴穿过所述立板固定连接齿轮一，所述齿轮一啮合齿轮二，所述齿轮二啮合齿轮三，所述齿轮三的中心轴铰接在所述立板的一侧，所述齿轮二的中心轴铰接穿过所述立板且端部固定连接齿轮四，所述齿轮四啮合齿轮五，所述齿轮五的中心轴铰接在所述立板的另一侧，所述齿轮二、齿轮三、齿轮四和齿轮五的边缘位置分别铰接连杆的一端，每个所述连杆的另一端分别铰接立杆的一端，每个所述立杆的另一端分别固定在过滤板的一侧，每个所述过滤板上分别固定有一组过滤块，所述过滤板另一端固定连接伸出杆，每个所述伸出杆分别对应穿过方形槽，所有所述方形槽均设置在对应的所述盒体的内的竖板上。
作为本技术方案的进一步限定，每个所述过滤板上的所述过滤块为5-9个。
作为本技术方案的进一步限定，所述盒体一侧设置有侧门。
作为本技术方案的进一步限定，所述出水管道连通在所述盒体的竖板下端。
与现有技术相比，本实用新型的优点和积极效果是：使用时，打开电机，电机的输出轴转动，带动齿轮一转动，带动齿轮二转动，齿轮二转动带动齿轮三和齿轮四转动，齿轮四转动带动齿轮五转动，齿轮二、齿轮三、齿轮四和齿轮五转动分别带动与其铰接的连杆一端做圆周运动，另一端来回摆动，带动立杆来回摆动，带动过滤板来回移动，带动过滤块来回移动，带动伸出杆沿方形槽来回移动，污水从污水管道进入盒体内，过滤块来回移动将污水内的杂质过滤吸附，被过滤净化后的污水从出水管道流出到水池内，水池内加入沉降物质和消毒液等对废水进行初步处理。
