申请日2018.05.14
公开(公告)日2019.01.11
IPC分类号C02F1/40; C02F1/28; C02F1/32
摘要
本实用新型公开了一种高效含油废水膜法处理罐，包括支撑杆和油吸附膜，操作过程，将适量的含油废水通过进水管进入到罐体的内部，打开防水电动机二，带动齿轮转动，滑动杆通过齿轮与齿条的啮合作用，将滑动杆沿着限位块内部向上或向下移动，将套筒的下侧壁向下移动到靠近罐体的内部底面位置，油吸附膜插入到污水内部，关闭防水电动机二，打开防水电动机一，防水电动机一带动旋转杆转动，从而充分与油水接触，清理油吸附膜上油，该实用新型能够油水中油进行吸附收集，减少油直接排放，造成环境污染，通过搅拌作用，充分让油吸附到油吸附膜上，方便拆卸固定油吸附膜的套筒，从而方便定期清理，提高工作效率。
翻译权利要求书
1.一种高效含油废水膜法处理罐，包括支撑杆(1)、油吸附膜(2)、转动杆(3)、进水管(4)、罐体(5)、紫外线消毒灯(6)、挡板(7)、限位块(8)、齿条(9)、滑动杆(10)、齿轮(11)、防水电动机一(12)、竖杆(13)、套筒(14)、密封门(15)、可拆卸装置(16)、出水口(17)和防水电动机二(18)，其特征在于，所述罐体(5)的下表面固定连接有若干个支撑杆(1)，罐体(5)外侧面安装有对称设置的进水管(4)和密封门(15)，罐体(5)内侧面安装有两个对称设置的紫外线消毒灯(6)，罐体(5)的内部底面固定连接有挡板(7)，挡板(7)一侧面安装有防水电动机二(18)，防水电动机二(18)输出端贯穿挡板(7)并且固定连接有齿轮(11)，挡板(7)的另一侧面设有滑动杆(10)，滑动杆(10)的一侧壁设有与齿轮(11)相啮合的齿条(9)，挡板(7)的下侧壁另一侧面固定连接有限位块(8)，滑动杆(10)的上端贯穿罐体(5)的上表面，滑动杆(10)的下端贯穿限位块(8)并且固定连接有防水电动机一(12)，防水电动机一(12)的输出端连接有转动杆(3)，转动杆(3)的下侧壁固定连接两个竖杆(13)，竖杆(13)的另一端通过可拆卸装置(16)安装有套筒(14)，套筒(14)的外表面固定连接有油吸附膜(2)，油吸附膜(2)包裹在套筒(14)的外表面，罐体(5)靠近底部侧面设有出水口(17)，出水口(17)的内部安装有防水塞，可拆卸装置(16)由固定块(19)和两个对称设置的T形杆(21)和弹簧(22)组成，固定块(19)内部设有空腔(20)，两个对称设置的T形杆(21)相邻侧壁通过弹簧(22)连接且放置空腔(20)内部，T形杆(21)的另一端贯穿空腔(20)。
2.根据权利要求1所述的高效含油废水膜法处理罐，其特征在于，所述密封门(15)外表面固定连接有防滑把手。
3.根据权利要求1所述的高效含油废水膜法处理罐，其特征在于，所述滑动杆(10)的上端固定连接有缓冲块。
4.根据权利要求1所述的高效含油废水膜法处理罐，其特征在于，所述支撑杆(1)的下端安装有万向轮，万向轮上设有制动装置。
5.根据权利要求1所述的高效含油废水膜法处理罐，其特征在于，所述罐体(5)的内部侧面靠近紫外线消毒灯(6)外置固定连接有防护罩，紫外线消毒灯(6)放置在防护罩内部。
说明书
一种高效含油废水膜法处理罐
技术领域
本实用新型涉及一种含油废水处理罐，具体是一种高效含油废水膜法处理罐。
背景技术
含油废水的来源非常广泛，除了石油开采及加工工业排出大量含油废水外，还有固体燃料热加工、纺织工业中的洗毛废水、轻工业中的制革废水、铁路及交通运输业、屠宰及食品加工以及机械工业中车削工艺中的乳化液等，其中石油工业及固体燃料热加工工业排出的含油废水为其主要来源，此外，即使在一般的生活污水中，也存在大量动物油，含油废水能浸入土壤孔隙间形成油膜，产生堵塞作用，致使空气、水分不能渗入土中，不利于农作物的生长，甚至使农作物枯死，含油废水排入水体后将在水面上产生油膜，阻碍空气中的氧分向水体迁移，会使水生生物因处于严重缺氧状态而死亡，现有含油废水处理效率低，处理质量低，处理操作过程繁琐，影响处理效率。
实用新型内容
本实用新型的目的在于提供一种高效含油废水膜法处理罐，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

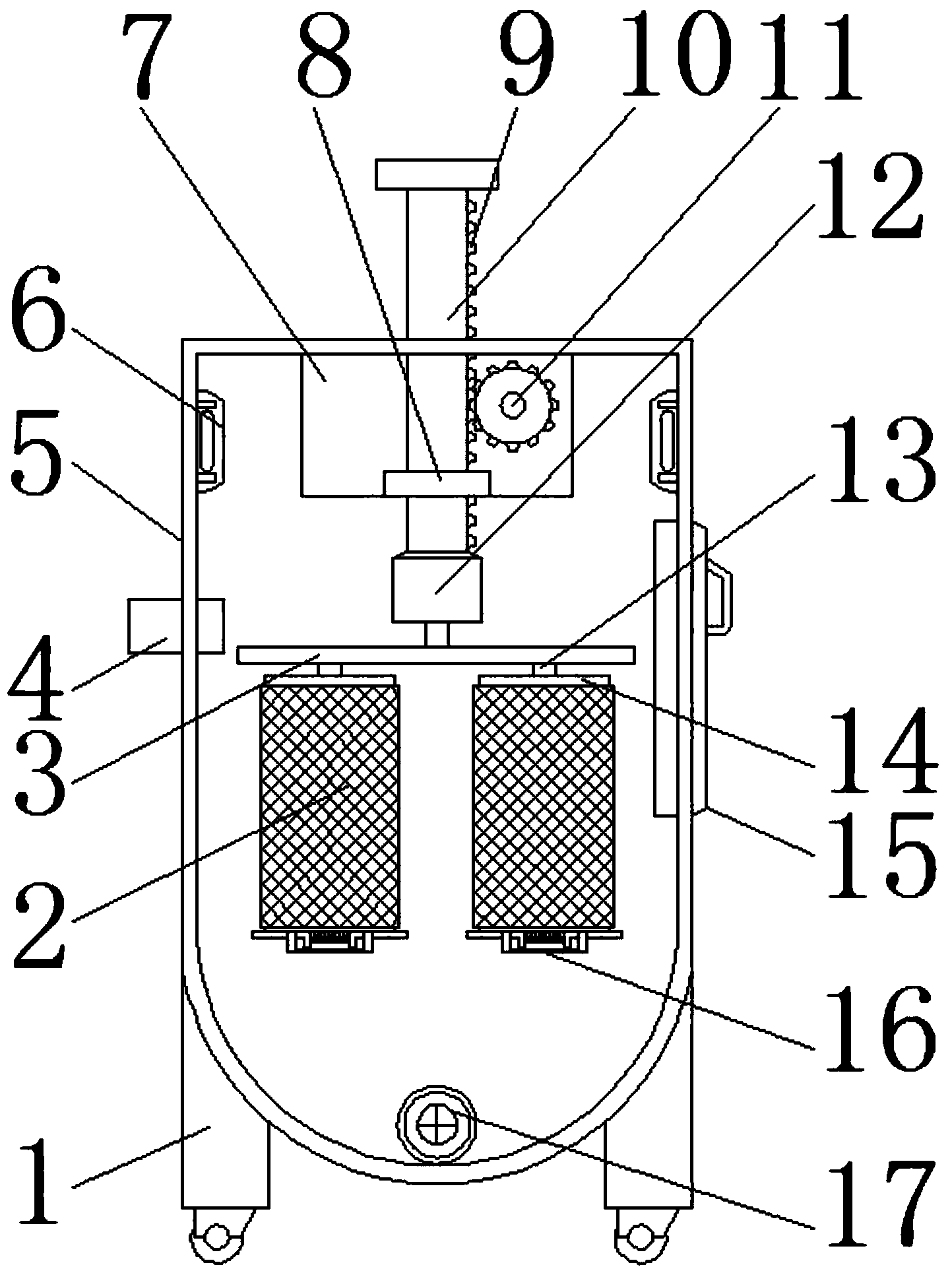

一种高效含油废水膜法处理罐，包括支撑杆、油吸附膜、转动杆、进水管、罐体、紫外线消毒灯、挡板、限位块、齿条、滑动杆、齿轮、防水电动机一、竖杆、套筒、密封门、可拆卸装置、出水口和防水电动机二，所述罐体的下表面固定连接有若干个支撑杆，罐体外侧面安装有对称设置的进水管和密封门，罐体内侧面安装有两个对称设置的紫外线消毒灯，罐体的内部底面固定连接有挡板，挡板一侧面安装有防水电动机二，防水电动机二输出端贯穿挡板并且固定连接有齿轮，挡板的另一侧面设有滑动杆，滑动杆的一侧壁设有与齿轮相啮合的齿条，挡板的下侧壁另一侧面固定连接有限位块，滑动杆的上端贯穿罐体的上表面，滑动杆的下端贯穿限位块并且固定连接有防水电动机一，防水电动机一的输出端连接有转动杆，转动杆的下侧壁固定连接两个竖杆，竖杆的另一端通过可拆卸装置安装有套筒，套筒的外表面固定连接有油吸附膜，油吸附膜包裹在套筒的外表面，罐体靠近底部侧面设有出水口，出水口的内部安装有防水塞，可拆卸装置由固定块和两个对称设置的T形杆和弹簧组成，固定块内部设有空腔，两个对称设置的T形杆相邻侧壁通过弹簧连接且放置空腔内部，T形杆的另一端贯穿空腔。
作为本实用新型进一步的方案：所述密封门外表面固定连接有防滑把手。
作为本实用新型进一步的方案：所述滑动杆的上端固定连接有缓冲块。
作为本实用新型进一步的方案：所述支撑杆的下端安装有万向轮，万向轮上设有制动装置。
作为本实用新型进一步的方案：所述罐体的内部侧面靠近紫外线消毒灯外置固定连接有防护罩，紫外线消毒灯放置在防护罩内部。
与现有技术相比，本实用新型的有益效果是：操作过程，将适量的含油废水通过进水管进入到罐体的内部，打开防水电动机二，带动齿轮转动，滑动杆通过齿轮与齿条的啮合作用，将滑动杆沿着限位块内部向上或向下移动，将套筒的下侧壁向下移动到靠近罐体的内部底面位置，油吸附膜插入到污水内部，关闭防水电动机二，打开防水电动机一，防水电动机一带动旋转杆转动，两个套筒做圆周运动，从而充分与油水接触，是的油水内部油吸附在油吸附膜表面，同时打开紫外线消毒灯，紫外线消毒灯作用让水消毒处理，吸附完成后，关闭防水电动机一，通过防水电动机二带动整个转动杆向上移动，移动合适的高度，通过可拆卸装置，挤压两个T形杆，压缩弹簧，缩短两个T形杆之间长度，从而将套筒从竖杆移除，清理油吸附膜上油，该实用新型能够油水中油进行吸附收集，减少油直接排放，造成环境污染，通过搅拌作用，充分让油吸附到油吸附膜上，方便拆卸固定油吸附膜的套筒，从而方便定期清理，提高工作效率。
