申请日2018.08.20
公开(公告)日2018.11.27
IPC分类号B08B9/051
摘要
本发明公开了一种实现水处理净化用排污管内壁自清洁的方法，在排污管(1)内通过与管体内壁轮廓密封贴合且可沿内壁上下往返移动的刮污装置(5)完成对内壁的刮污动作，在刮污行程的最上端和最下端的目标点分别采取对刮污装置(5)动力装置(10)的移动方向反转、断电操作，其中最上端和最下端的目标点的到达通过采用在管体外壁固定套设的两个环形磁铁和位于管体内刮污装置(5)的磁传感器的配合实现，本发明的有益效果在于：本发明所述的一种具有内壁自清洁功能的水处理净化用排污管能够实现自动对管内壁进行清理，省去了人工定期清理管内壁的麻烦，省时省力，而且有效节省维护成本，实用性好。
权利要求书
1.一种实现水处理净化用排污管内壁自清洁的方法，该排污管为PVC材质，其特征在于，在排污管(1)内通过与管体内壁轮廓密封贴合且可沿内壁上下往返移动的刮污装置(5)完成对内壁的刮污动作，在刮污行程的最上端和最下端的目标点分别采取对刮污装置(5)动力装置(10)的移动方向反转、断电操作，其中最上端和最下端的目标点的到达通过采用在管体外壁固定套设的两个环形磁铁和位于管体内刮污装置(5)的磁传感器的配合实现，其中两个环形磁铁安装在管体外壁的上下两个目标点处;刮污装置(5)以齿条(2)作为移动轨道，通过齿圈齿条配合实现在管体内壁上的移动，其中移动轨道由多条沿管体内壁且与管体轴线平行的齿条(2)组成;
其中刮污装置(5)的行程开始是通过一穿过管臂的外部机械推杆传动机构(14)挤压其动力装置(10)的启动开关(13)实现，当刮污装置(5)到达移动轨道最下端即将结束刮污行程时，所述外部机械推杆传动机构(14)正对所述动力装置(10)的一侧启动开关(13)，且此时外部导电杆(17)正对所述刮污装置(5)的充电接头，以实现非清理状态时刮污装置(5)的电池电能补给。
2.根据权利要求1所述的方法，其特征在于：刮污环(5)外侧面上端紧套有密封环(6)，所述密封环(6)与所述管体内壁紧密滑动连接，刮污环(5)上表面设置为方便刮下来的污物穿过刮污环5的斜面结构。
3.根据权利要求1所述的方法，其特征在于：所述多条齿条(2)在内壁上等角度均匀分布。
4.根据权利要求1所述的一种具有内壁自清洁功能的水处理净化用排污管，其特征在于：刮污环(5)上与齿条(2)啮合的齿圈(12)的材质选择为非磁性材质。
5.根据权利要求5所述的一种具有内壁自清洁功能的水处理净化用排污管，其特征在于：两个环形磁铁型具有相同材质和外径尺寸。
6.根据权利要求1所述的一种具有内壁自清洁功能的水处理净化用排污管，其特征在于：其中最上端和最下端的目标点的到达通过采用在管体外壁固定套设的两个环形磁铁和位于管体内刮污装置(5)的磁传感器的配合实现过程为：当所述磁传感器感应到外部环形磁铁信号达到峰值时，控制动力装置(10)的移动方向反转或者断电。
说明书
一种实现水处理净化用排污管内壁自清洁的方法
技术领域
本发明涉及水处理净化领域，具体涉及一种具有内壁自清洁功能的水处理净化用排污管及其清洁方法。
背景技术
排污管是日常生活中常见的专门用于输送污水的管道，其内径一般较大，由于排污管内的污水杂质较多，因此，排污管使用一段时间后，管内壁上会沾满大量污渍，久而久之，这些污渍会影响污水的流动，降低排污管的污水输送效率，因此需要定期对排污管做内部清洁处理，这不仅费时费力，而且清洁维护成本高。
发明内容
本发明的目的就在于为了解决上述问题而提供一种具有内壁自清洁功能的水处理净化用排污管，以解决现有技术中传统的污水管需要定期进行内壁清理维护，费时费力，维护成本高等问题。本发明提供的诸多技术方案中优选的技术方案能够实现自动对管内壁进行清理，省去了人工定期清理管内壁的麻烦，省时省力，而且有效节省维护成本，实用性好等技术效果，详见下文阐述。
为实现上述目的，本发明提供了以下技术方案：

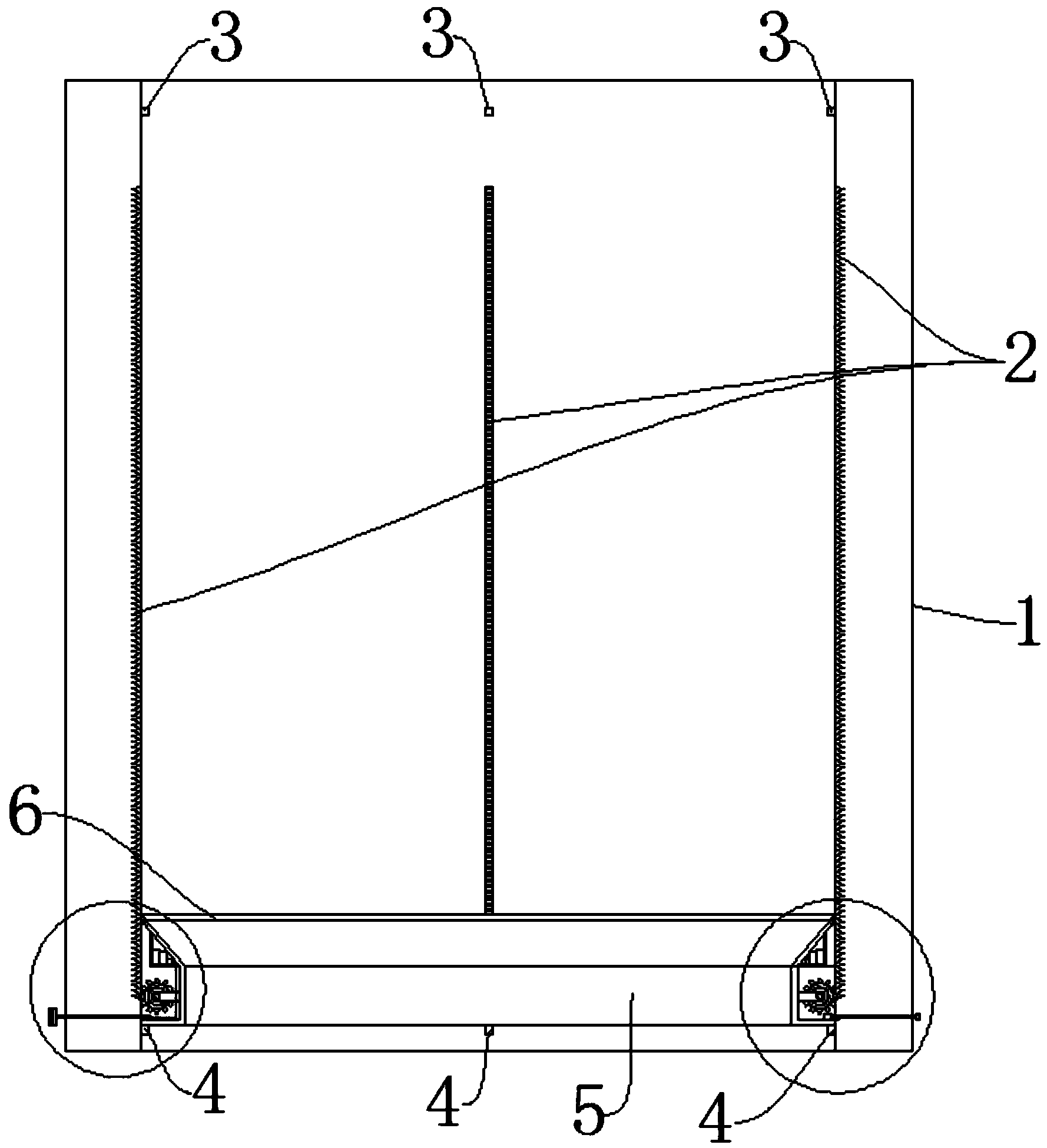

本发明提供的一种具有内壁自清洁功能的水处理净化用排污管，包括管体，所述管体内壁上设置有多条与所述管体中心轴线平行的齿条，所述齿条上方的所述管体内壁上设置有限位开关一，所述齿条下方的所述管体内壁上设置有限位开关二，所述限位开关一和所述限位开关二之间的所述管体内壁上滑动安装有刮污环，所述刮污环内壁上安装有防水箱、安装架、受电筒和启动开关，所述防水箱内安装有电池，所述安装架上固定安装有轮轴，所述轮轴上安装有与所述启动开关、所述限位开关一、所述限位开关二电连接的轮毂电机，所述轮毂电机外部套设有与所述齿条啮合连接的外齿圈，所述受电筒与所述电池通过绝缘导线电连接;
所述管体外壁上滑动插接有与所述启动开关相接触的推杆和与所述受电筒相接触的导电杆，所述导电杆外端设置有充电器，所述充电器上设置有充电接口。
作为优选，所述刮污环外侧面上端紧套有密封环;
其中，所述密封环与所述管体内壁紧密滑动连接。
作为优选，多条所述齿条在所述管体内壁上呈中心对称分布;
其中，每个所述齿条的正上方和正下方均设置有所述限位开关一和所述限位开关二。
作为优选，所述刮污环上表面为斜面。
作为优选，所述轮毂电机数量与所述齿条数量相等;
其中，每个所述轮毂电机上均套设有与所述齿条啮合连接的所述外齿圈。
作为优选，所述限位开关一采用单刀双掷开关。
作为优选，当所述刮污环下端面与所述限位开关二相接触时，所述推杆的中心轴线经过所述启动开关;
其中，当所述刮污环下端面与所述限位开关二相接触时，所述导电杆的中心轴线与所述受电筒的中心轴线重合。
上述一种具有内壁自清洁功能的水处理净化用排污管，使用一段时间后，需要对所述管体内壁进行清洗时，可按下所述推杆，通过所述推杆按下所述启动开关，所述轮毂电机通电转动带动所述外齿圈旋转，所述外齿圈转动带动所述刮污环沿着所述管体内壁上升，通过所述刮污环向上移动将粘贴在所述管体内壁上的污物刮掉，之后，污物穿过所述刮污环排出所述管体，待所述刮污环上升撞击到所述限位开关一时，所述限位开关一控制所述轮毂电机反转，带动所述刮污环下降，当所述刮污环下降撞击到所述限位开关二时，所述限位开关二控制所述轮毂电机断电，至此，整个刮污作业完成。
有益效果在于：1、本发明所述的一种具有内壁自清洁功能的水处理净化用排污管能够实现自动对管内壁进行清理，省去了人工定期清理管内壁的麻烦，省时省力，而且有效节省维护成本，实用性好;2、便于将多个金属材质的齿条2在PVC材质管体1内壁上的固定及安装、拆除。
