申请日2018.09.12
公开(公告)日2019.01.04
IPC分类号C02F9/14
摘要
本发明公开了一种农村旱厕改造后化粪池废水资源化集中处理系统，包括废水治理及资源化单元、废水深度处理单元、污泥处置及资源化单元、臭气收集净化单元，废水治理及资源化单元，按照处理废水流向依次由调节池、ABR、微氧池、好氧池及二沉池组成，所述二沉池为斜管沉淀池;废水深度处理单元为MBR，所述二沉池的上清液出口连接MBR的进口;污泥处置及资源化单元，按照处理污泥流向依次由污泥浓缩池和脱水机组成，厌氧折流板反应器、微氧池、二沉池和膜生物反应器的污泥出口连接污泥浓缩池的进口;臭气收集净化单元为含有碱液的收集装置，厌氧折流板反应器的气体出口和微氧池的气体出口连接臭气收集净化单元。
权利要求书
1.一种农村旱厕改造后化粪池废水资源化集中处理系统，其特征是，包括废水治理及资源化单元、废水深度处理单元、污泥处置及资源化单元、臭气收集净化单元，
废水治理及资源化单元，按照处理废水流向依次由调节池、厌氧折流板反应器、微氧池、好氧池及二沉池组成，所述微氧池为溶解氧为0.5～1.2mg/L的含有兼氧微生物和好氧微生物的污水净化池，所述好氧池为溶解氧为3～6mg/L的好氧污水处理池，所述二沉池为斜管沉淀池;
废水深度处理单元，为膜生物反应器，所述二沉池的上清液出口连接膜生物反应器的进口;
污泥处置及资源化单元，按照处理污泥流向依次由污泥浓缩池和脱水机组成，厌氧折流板反应器、微氧池、二沉池和膜生物反应器的污泥出口连接污泥浓缩池的进口;
臭气收集净化单元，为含有碱液的收集装置，厌氧折流板反应器的气体出口和微氧池的气体出口等连接臭气收集净化单元。
2.如权利要求1所述的系统，其特征是，所述厌氧折流板反应器从进水端到出水端为4个隔室的容积比为2～1.5:1:1:0.8;
或，厌氧折流板反应器的出水口同时连接微氧池入口和厌氧折流板反应器的进口。
3.如权利要求1所述的系统，其特征是，微氧池的出水口连接好氧池的进口;
或，微氧池和好氧池中的曝气装置为可提升式软管。
4.如权利要求1所述的系统，其特征是，污泥浓缩池和脱水机的上清液出水口连接调节池的进口;
或，臭气收集净化单元的出水口连接调节池的进口。
5.如权利要求1所述的系统，其特征是，污泥 处置及资源化单元还包括堆肥滚筒，脱水机的污泥出口连接堆肥滚筒进口;
优先的，污泥处置及资源化单元还包括造粒装置，堆肥后的污泥进入造粒装置制备有机颗粒肥。
6.如权利要求1所述的系统，其特征是，调节池的入口设有格栅和筛网;
或，还包括防渗坑塘，二沉池出水口同时连接防渗坑塘进口和膜生物反应器的进口，防渗坑塘设有人工浮岛和充氧装置，人工浮岛种植水生植物，并养殖水生动物;
或，包括太阳能发电装置，为系统补充用电。

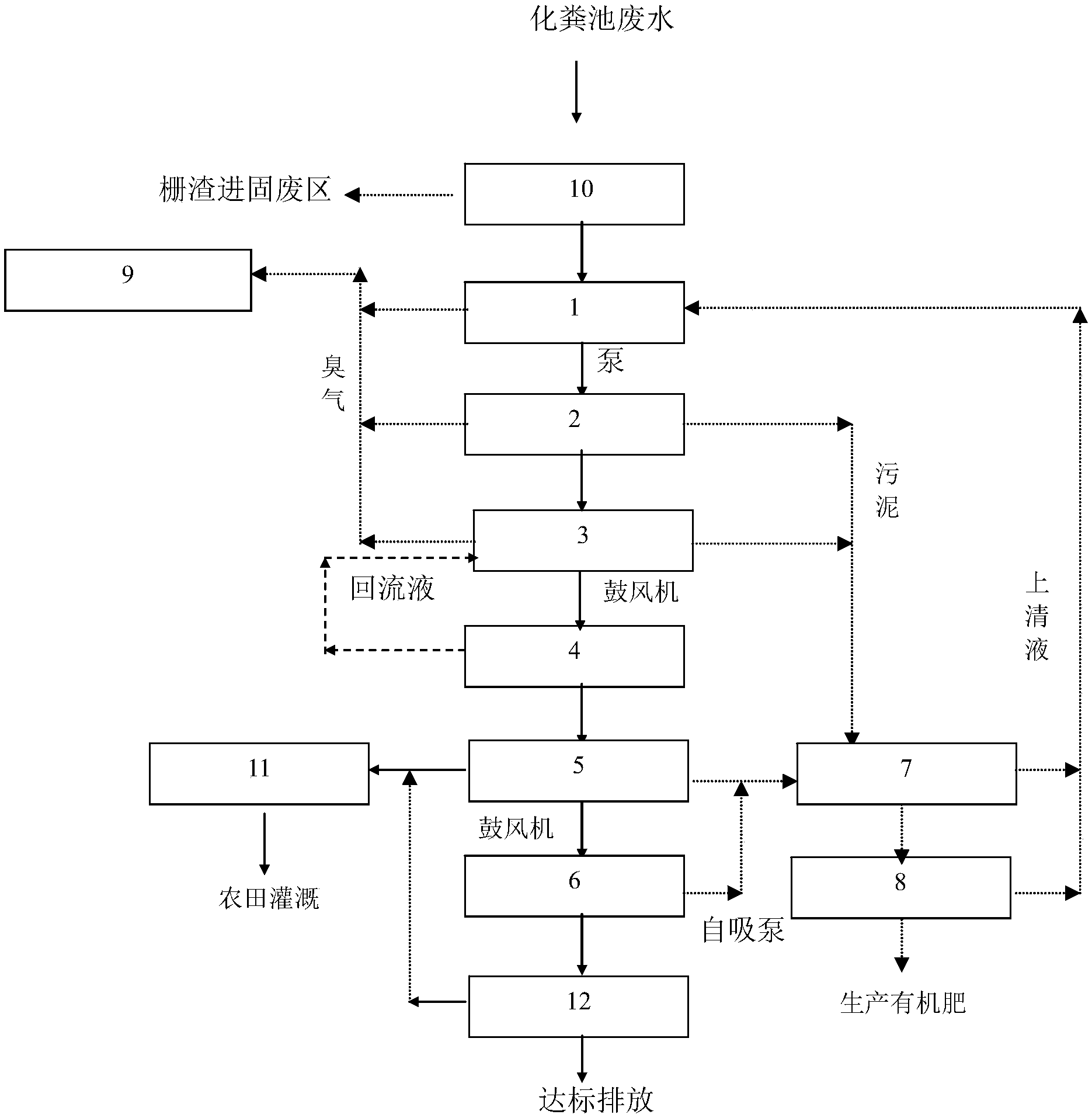

7.一种农村旱厕改造后化粪池废水资源化集中处理工艺，其特征是，提供权利要求1～6任一所述的处理系统，将收集的化粪池废水输送至调节池，经调节池调节均质后输送至厌氧折流板反应器进行污水厌氧处理，再输送至微氧池进行短程硝化反硝化处理和同步硝化反硝化处理，然后输送至好氧池将氨氮充分氧化为硝态氮，好氧池处理后的物料进入二沉池进行沉淀后，上清液进入膜生物反应器进行处理，厌氧折流板反应器、微氧池、二沉池和膜生物反应器产生的污泥经过污泥浓缩池和脱水机的脱水后进行堆肥处理，厌氧折流板反应器和微氧池产生的气体被臭气收集净化单元中的碱液吸收净化。
8.如权利要求7所述的工艺，其特征是，厌氧折流板反应器的出水一部分进入微氧池，另一部分回流至厌氧折流板反应器的进口，回流比为0.5～1.5;
或，好氧池的出水一部分进入二沉池，另一部分回流至微氧池，回流比为0.5～2。
9.如权利要求7所述的工艺，其特征是，废水在厌氧折流板反应器内的停留时间为12～16h;
或，废水在微氧池内的停留时间为4～6h;
或，废水在好氧池内的停留时间为8～12h;
或，废水在二沉池内的沉淀时间为1.5～2.5h;
或，废水在膜生物反应器内的处理时间为3～6h;
或，堆肥处理时间为5～12天。
10.如权利要求7所述的工艺，其特征是，堆肥处理至污泥含水率为16～25%后，进行造粒。
说明书
一种农村旱厕改造后化粪池废水资源化集中处理系统
技术领域
本发明属于环境工程废水处理领域，涉及一种农村旱厕改造后化粪池废水资源化集中处理系统，特别涉及处理量为50～200m3/d农村旱厕改造后化粪池废水资源化集中处理系统。
背景技术
粪便曾经是我国农业肥料的重要来源。近年来，由于水冲厕所的逐步普及，粪便的含固量由原来旱厕的6%～7%变为现在的不足0.1%，导致含固量大幅度下降、运输、管理费用成倍增加，农民无力承受昂贵的运行费用，失去了原有的利用价值。
化粪池作为一种简单常见的废水收集设施，主要是减少农村地区生活废水直排所带来的地表水和地下水环境污染，长期使用后需要进行定期清理。旱厕改造后化粪池废水中含有大量的有机质和氮、磷等物质，如果直接排放到地表流域，将使河流水体变黑变臭，导致断面严重超标。
废水所含的氨、硫化氢、硫醇和硫醚等具有恶臭成分的有害气体会给水体造成严重污染。尤其是病人的粪便，其中所含的多种寄生虫卵、致病菌和病毒，直接排入水体，将会给人们生产、生活带来不可估量的灾害，粪便废水中含有的大量有机质为蚊、蝇、蚤、老鼠的繁殖、孽生提供了场所，成为传染疾病的媒介，有机质腐烂分解后会产生大量的有毒有害的恶臭气体。并使土壤、水体、大气都受到严重污染，生物群落受到影响，生态环境恶化，人民身体健康受到严重影响。
化粪池收集的废水不同于一般的生活废水，化粪池废水是指产生的尿液、全部粪便或残余粪便及冲洗过程中产生的废水的总称。该类废水中主要污染物指标为CODcr、BOD5、SS、NH3-N、TN、TP、粪大肠菌、细菌、病毒等，污染指标远远大于一般生活废水，是一般生活废水的几倍乃至十几倍，治理及资源化工艺较为复杂。必须按照综合性、经济性、长效性和安全性的原则对处理设施进行设计。
发明内容
为了解决现有技术的不足，本发明的目的之一是提供一种农村旱厕改造后化粪池废水资源化集中处理系统，该系统能够对化粪池废水进行资源化处理。
为了实现上述目的，本发明的技术方案为：
一种农村旱厕改造后化粪池废水资源化集中处理系统，包括废水治理及资源化单元、废水深度处理单元、污泥处置及资源化单元、臭气收集净化单元，
废水治理及资源化单元，按照处理废水流向依次由调节池、厌氧折流板反应器(ABR)、微氧池、好氧池及二沉池组成，所述微氧池为溶解氧为0.5～1.2mg/L的含有兼氧微生物和好氧微生物的污水净化池，所述好氧池为溶解氧为3～6mg/L的好氧污水处理池，所述二沉池为斜管沉淀池;
废水深度处理单元，为膜生物反应器(MBR)，所述二沉池的上清液出口连接膜生物反应器的进口;
污泥处置及资源化单元，按照处理污泥流向依次由污泥浓缩池和脱水机组成，厌氧折流板反应器、微氧池、二沉池和膜生物反应器的污泥出口连接污泥浓缩池的进口;
臭气收集净化单元，为含有碱液的收集装置，厌氧折流板反应器的气体出口和微氧池的气体出口等连接臭气收集净化单元。
本发明针对化粪池废水进行处理，而不是针对化粪池废水的上清液进行处理。首先，本发明采用溶解氧为0.5～1.2mg/L的微氧池，能够实现短程硝化反硝化和同步硝化反硝化，脱氮效果显著。其次，本发明采用溶解氧为3～6mg/L的好氧池，能够实现氨氮充分氧化为硝态氮。第三，由于针对化粪池废水的全部废水，因而在依次经过ABR、微氧池、好氧池处理后会产生大量的污泥，因而需要采用二沉池对污泥进行沉淀;本发明采用斜管沉淀池，既能够对上清液直接利用，进行农田灌溉，又能对上清液进行废水除磷后再深度处理。第四，由于污泥浓缩池中的污泥来自厌氧折流板反应器、微氧池、二沉池和膜生物反应器，含水量较高，无法直接进行堆肥，因而本发明通过污泥浓缩池和脱水机依次脱水，降低污泥中含水量，从而使污泥中的含水量降低至70%～80%，进而实现污泥形成有机肥颗粒。第五，由于厌氧折流板反应器和微氧池等会产生大量的臭气，为了降低臭气污染环境，因而设置臭气收集净化单元，将氧折流板反应器和微氧池中会产生大量的臭气进行收集，防止对大气环境的二次污染。
本发明的目的之二是提供一种农村旱厕改造后化粪池废水资源化集中处理工艺，提供上述处理系统，将收集的化粪池废水输送至调节池，经调节池调节均质后输送至厌氧折流板反应器进行污水厌氧处理，再输送至微氧池进行短程硝化反硝化处理和同步硝化反硝化处理，然后输送至好氧池将氨氮充分氧化为硝态氮，好氧池处理后的物料进入二沉池进行沉淀后，上清液进入膜生物反应器进行处理，厌氧折流板反应器、微氧池、二沉池和膜生物反应器产生的污泥经过污泥浓缩池和脱水机的脱水后进行有机肥生产，厌氧折流板反应器和微氧池等产生的气体被臭气收集净化单元中的碱液吸收净化。
本发明的有益效果为：
1.本发明首次针对全部化粪池废水进行处理，并将化粪池废水进行资源化。
2.本发明采用溶解氧为0.5～1.2mg/L的微氧池，能够实现短程硝化反硝化和同步硝化反硝化，脱氮效果显著。
3.本发明采用溶解氧为3～6mg/L的好氧池，能够实现氨氮充分氧化为硝态氮。
4.本发明采用斜管沉淀池，既能够对上清液直接利用进行农田灌溉，又能对上清液进行除磷后再废水深度处理。
5.本发明通过污泥浓缩池和脱水机依次脱水，降低污泥中含水量，从而使污泥中的含水量降低至70%～80%，进而实现污泥形成有机肥颗粒。
6.本发明设置臭气收集净化单元，将氧折流板反应器和微氧池等会产生大量的臭气进行收集净化处理，防止对大气环境的二次污染。
