申请日2018.10.15
公开(公告)日2019.01.04
IPC分类号B01D36/04
摘要
本发明公开了一种医疗废水过滤装置，包括筒体和过滤筒;所述筒体内设有隔板;所述筒体连通有进水管，进水管连通有引水泵，筒体内设有多组同圆心的环形导流板;所述隔板中心位置嵌套有过滤筒，过滤筒的圆周壁内嵌套有等距分布的扇形过滤网，过滤筒内嵌套有刮盘。本发明通过设有引水泵和环形导流板使得原水在沉降腔内形成旋流，在离心力作用下加速大颗粒杂质的分离沉降;通过设有过滤筒和刮盘，采用上溢出的方式对污水进行过滤，将杂质截留在过滤筒内，并通过丝杆驱动机构驱动刮盘上下移动，将滤筒截留的杂质刮除到沉降腔中进行收集，保证过滤效果;通过在溢水腔内填充滤料，进一步提高净化效果。
权利要求书

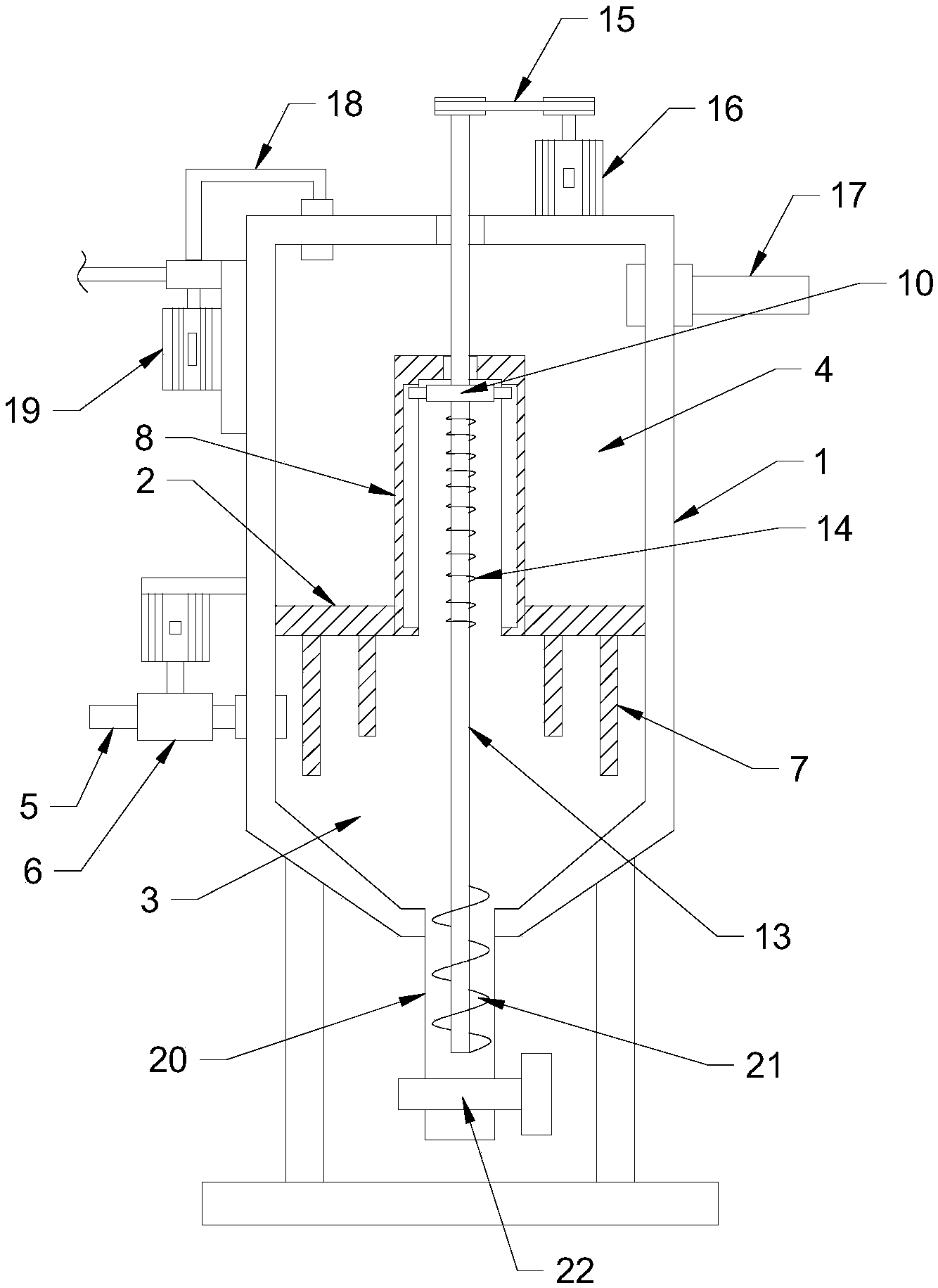

1.一种医疗废水过滤装置，包括筒体(1)和过滤筒(8);其特征在于，所述筒体(1)内设有隔板(2);所述筒体(1)连通有进水管(5)，进水管(5)连通有引水泵(6)，筒体(1)内设有多组同圆心的环形导流板(7);所述隔板(2)中心位置嵌套有过滤筒(8)，过滤筒(8)的圆周壁内嵌套有等距分布的扇形过滤网(9)，过滤筒(8)内嵌套有刮盘(10);所述刮盘(10)贯穿有转动轴(13);所述转动轴(13)延伸至筒体(1)上方并通过传动皮带(15)连接有变频电机(16);所述筒体(1)连通有出水管(17);所述筒体(1)下端连通有排污管(20)，排污管(20)内设有螺旋叶片(21)，螺旋叶片(21)与转动轴(13)固定连接;所述筒体(1)上端连通有冲洗管(18)，冲洗管(18)连通有冲洗泵(19);所述溢水腔(4)内填充有滤料(23)，筒体(1)右侧铰接有投料门板(24)。
2.根据权利要求1所述的一种医疗废水过滤装置，其特征在于，所述隔板(2)与筒体(1)内壁固定连接，筒体(1)位于隔板(2)下方的腔体为沉降腔(3)，筒体(1)位于隔板(2)上方的腔体为溢出腔(4)。
3.根据权利要求2所述的一种医疗废水过滤装置，其特征在于，所述过滤筒(8)与隔板(2)固定连接，过滤筒(8)下端与沉降腔(3)连通。
4.根据权利要求1所述的一种医疗废水过滤装置，其特征在于，所述环形导流板(7)与隔板(2)固定连接，环形导流板(7)位于进水管(5)的进水口相对位置。
5.根据权利要求1所述的一种医疗废水过滤装置，其特征在于，所述刮盘(10)开设有均匀分布的滤孔，刮盘(10)的滤孔直径小于扇形过滤网(9)的滤孔直径。
6.根据权利要求1所述的一种医疗废水过滤装置，其特征在于，所述刮盘(10)圆周外壁固定连接有滑块(11)，过滤筒(8)内壁设有与滑块(11)配合的滑槽(12)，滑块(11)嵌套在滑槽(12)内并与滑槽(12)滑动连接。
7.根据权利要求1所述的一种医疗废水过滤装置，其特征在于，所述转动轴(13)上设有螺纹(14)，转动轴(13)与刮盘(10)螺纹连接。
说明书
一种医疗废水过滤装置
技术领域
本发明涉及医药设备领域，具体是一种医疗废水过滤装置。
背景技术
医疗污水主要是从医院的诊疗室、化验室、病房、洗衣房、X片照相室和手术室等排放的污水，其污水来源及成分十分复杂。医院污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征，医疗废水曾经多次引起公众关注，医疗废水的排放对水资源造成的危害巨大，已经成为危害群众健康的一个“源头”;部分地区真正能够达到国家排放标准的只有屈指可数的几家医院。目前，法律的不规范，环保意识的薄弱，造成了医疗废水直排和各大医院存在的“高污染，低治理”现状。
对医疗废水进行深度处理前，需要对废水中的杂质进行过滤，传统的过滤采用格栅网、过滤网或者静置过滤，过滤过程中，过滤网容易堵塞，过滤效果差。
发明内容
本发明的目的在于提供一种医疗废水过滤装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种医疗废水过滤装置，包括筒体和过滤筒;所述筒体内设有隔板;所述筒体连通有进水管，进水管连通有引水泵，筒体内设有多组同圆心的环形导流板;所述隔板中心位置嵌套有过滤筒，过滤筒的圆周壁内嵌套有等距分布的扇形过滤网，过滤筒内嵌套有刮盘;所述刮盘贯穿有转动轴;所述转动轴延伸至筒体上方并通过传动皮带连接有变频电机;所述筒体连通有出水管;所述筒体下端连通有排污管，排污管内设有螺旋叶片，螺旋叶片与转动轴固定连接;所述筒体上端连通有冲洗管，冲洗管连通有冲洗泵;所述溢水腔内填充有滤料，筒体右侧铰接有投料门板。
作为本发明进一步的方案：所述隔板与筒体内壁固定连接，筒体位于隔板下方的腔体为沉降腔，筒体位于隔板上方的腔体为溢出腔。
作为本发明进一步的方案：所述过滤筒与隔板固定连接，过滤筒下端与沉降腔连通。
作为本发明进一步的方案：所述环形导流板与隔板固定连接，环形导流板位于进水管的进水口相对位置。
作为本发明进一步的方案：所述刮盘开设有均匀分布的滤孔，刮盘的滤孔直径小于扇形过滤网的滤孔直径。
作为本发明进一步的方案：所述刮盘圆周外壁固定连接有滑块，过滤筒内壁设有与滑块配合的滑槽，滑块嵌套在滑槽内并与滑槽滑动连接。
作为本发明进一步的方案：所述转动轴上设有螺纹，转动轴与刮盘螺纹连接。
与现有技术相比，本发明的有益效果是：本发明通过设有引水泵和环形导流板使得原水在沉降腔内形成旋流，在离心力作用下加速大颗粒杂质的分离沉降;通过设有过滤筒和刮盘，采用上溢出的方式对污水进行过滤，将杂质截留在过滤筒内，并通过丝杆驱动机构驱动刮盘上下移动，将滤筒截留的杂质刮除到沉降腔中进行收集，保证过滤效果;通过在溢水腔内填充滤料，进一步提高净化效果。
