申请日2017.12.11
公开(公告)日2018.07.13
IPC分类号C02F3/12
摘要
本实用新型公开了智慧型一体化膜法污水处理用曝气装置，包括装置本体，所述装置本体有一层曝气室、二层曝气室和三层曝气室组合而成，且一层曝气室与二层曝气室和二层曝气室与三层曝气室之间均设置有溢流管，所述一层曝气室、二层曝气室和三层曝气室前表面均通过固定板固定有电机，所述电机的一端连接有转动轴。本实用新型中，装置中装置本体为层叠式结构，使得该装置污水与空气的接触更加彻底，使得曝气的效率更高，该装置通过在曝气室内部设置有转板，同时在一层曝气室内部底板上通过固定杆连接有加氧喷器，使得该装置同时具备机械曝气和鼓氧曝气的效果，进一步提升了该装置的曝气效率，使得该装置的实用性更强。
权利要求书
1.智慧型一体化膜法污水处理用曝气装置，包括装置本体(10)，其特征在于，装置本体(10)有一层曝气室(11)、二层曝气室(13)和三层曝气室(14)组合而成，且一层曝气室(11)与二层曝气室(13)和二层曝气室(13)与三层曝气室(14)之间均设置有溢流管(12)，一层曝气室(11)、二层曝气室(13)和三层曝气室(14)前表面均通过固定板(4)固定有电机(3)，电机(3)的一端连接有转动轴(19)，转动轴(19)穿入一层曝气室(11)、二层曝气室(13)和三层曝气室(14)内部套接有固定套(17)，固定套(17)外壁焊接有转板(18)，转动轴(19)的一端套接有轴承(16)，一层曝气室(11)一侧通过支板(6)固定有加氧机(5)，加氧机(5)的一端通过气管(8)与加氧喷器(9)连接，气管(8)下方设置有固定杆(7)。
2.根据权利要求1所述的智慧型一体化膜法污水处理用曝气装置，其特征在于，固定杆(7)共设置有两个，且两个固定杆(7)关于一层曝气室(11)竖直中心线相互对称。
3.根据权利要求1所述的智慧型一体化膜法污水处理用曝气装置，其特征在于，装置本体(10)为层叠式结构。
4.根据权利要求1所述的智慧型一体化膜法污水处理用曝气装置，其特征在于，一层曝气室(11)、二层曝气室(13)和三层曝气室(14)长度大小和宽度大小一致。
5.根据权利要求1所述的智慧型一体化膜法污水处理用曝气装置，其特征在于，一层曝气室(11)上方通过支架(2)固定有进水斗(1)。
6.根据权利要求1所述的智慧型一体化膜法污水处理用曝气装置，其特征在于，三层曝气室(14)的一侧设置有出水管(15)。
说明书
智慧型一体化膜法污水处理用曝气装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及智慧型一体化膜法污水处理用曝气装置。
背景技术
污水处理使为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
而曝气池是利用活性污泥法进行污水处理的构筑物，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，然而传统的曝气池结构简单，曝气方式单一，曝气效率不高，导致其难以满足人们的需求。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的智慧型一体化膜法污水处理用曝气装置。

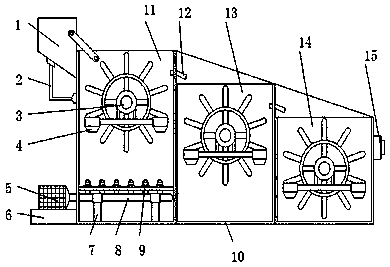

为了实现上述目的，本实用新型采用了如下技术方案：智慧型一体化膜法污水处理用曝气装置，包括装置本体，所述装置本体有一层曝气室、二层曝气室和三层曝气室组合而成，且一层曝气室与二层曝气室和二层曝气室与三层曝气室之间均设置有溢流管，所述一层曝气室、二层曝气室和三层曝气室前表面均通过固定板固定有电机，所述电机的一端连接有转动轴，所述转动轴穿入一层曝气室、二层曝气室和三层曝气室内部套接有固定套，所述固定套外壁焊接有转板，所述转动轴的一端套接有轴承，所述一层曝气室一侧通过支板固定有加氧机，所述加氧机的一端通过气管与加氧喷器连接，所述气管下方设置有固定杆。
作为上述技术方案的进一步描述：
所述固定杆共设置有两个，且两个固定杆关于一层曝气室竖直中心线相互对称。
作为上述技术方案的进一步描述：
所述装置本体为层叠式结构。
作为上述技术方案的进一步描述：
所述一层曝气室、二层曝气室和三层曝气室长度大小和宽度大小一致。
作为上述技术方案的进一步描述：
所述一层曝气室上方通过支架固定有进水斗。
作为上述技术方案的进一步描述：
所述三层曝气室的一侧设置有出水管。
本实用新型中，首先，该装置中装置本体为层叠式结构，使得该装置污水与空气的接触更加彻底，使得曝气的效率更高，其次，该装置通过在曝气室内部设置有转板，同时在一层曝气室内部底板上通过固定杆连接有加氧喷器，使得该装置同时具备机械曝气和鼓氧曝气的效果，进一步提升了该装置的曝气效率，使得该装置的实用性更强。
