申请日2018.01.15
公开(公告)日2018.08.31
IPC分类号B01D36/04; B01D21/24; B01D33/42; B01D33/11
摘要
本实用新型涉及一种污水处理用吸砂装置，包括沉淀池，所述沉淀池顶部对称设有导轨，所述导轨顶部设有移动小车，所述移动小车底部连接有支撑杆，所述支撑杆底部设有支撑架，所述支撑架内腔设有吸砂泵，且所述吸砂泵固定在支撑架内腔底部，所述吸砂泵底部连接有进砂管，所述进砂管底部连接有吸砂斗，所述吸砂斗外侧连接有固定板，所述固定板边缘设有配重块，所述进砂管外侧套装有支撑管，且所述支撑管两端分别与支撑架底部、固定板顶部连接，所述吸砂泵一侧连接有排砂管，且所述支撑杆与排砂管均穿过导轨之间，通过设有配重块，可以使吸砂斗的开口始终保持朝下，避免因为吸砂时管道震动，造成吸砂斗方向改变，无法吸砂的情况。
权利要求书

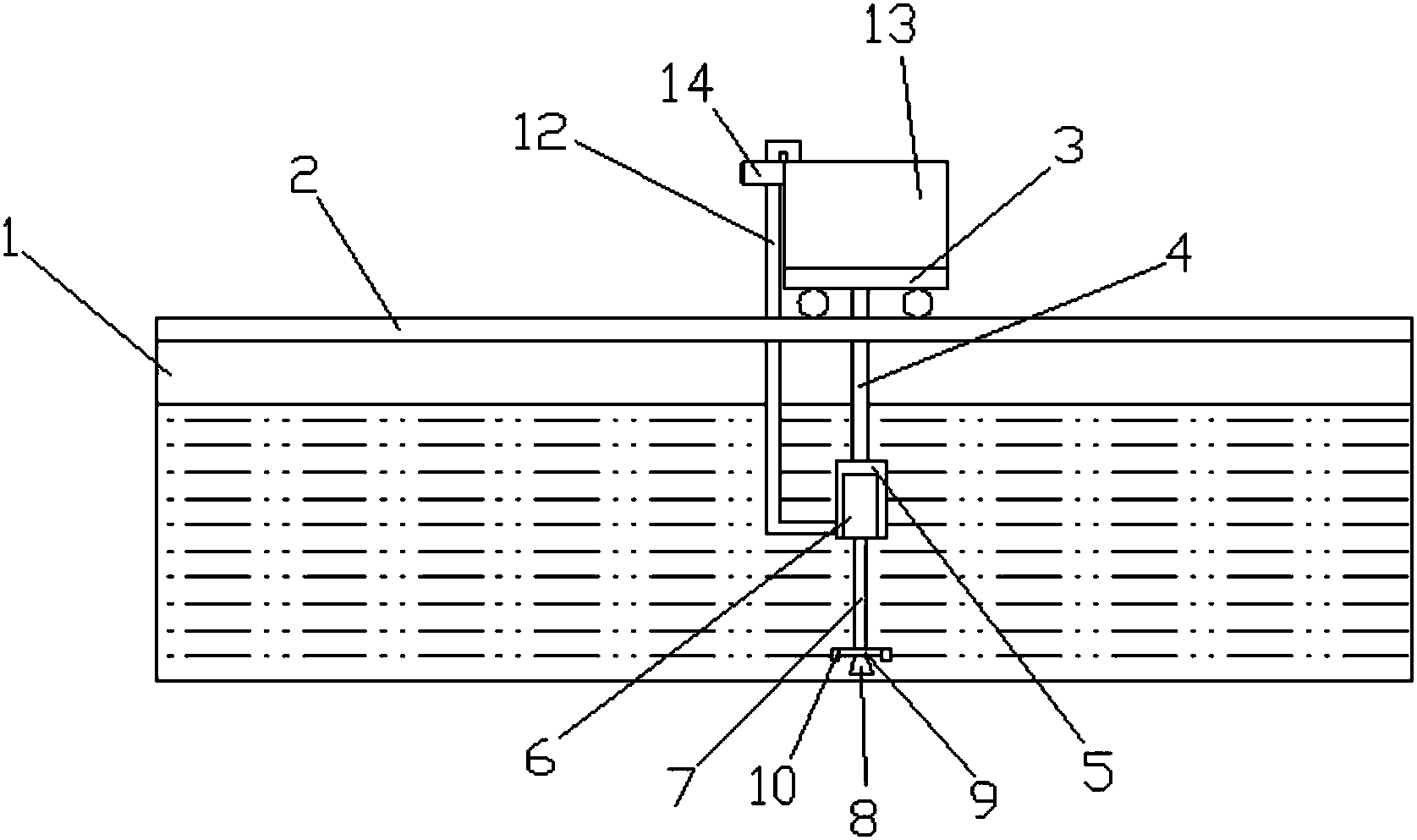

1.一种污水处理用吸砂装置，包括沉淀池(1)，其特征在于，所述沉淀池(1)顶部对称设有导轨(2)，所述导轨(2)顶部设有移动小车(3)，所述移动小车(3)底部连接有支撑杆(4)，所述支撑杆(4)底部设有支撑架(5)，所述支撑架(5)内腔设有吸砂泵(6)，且所述吸砂泵(6)固定在支撑架(5)内腔底部，所述吸砂泵(6)底部连接有进砂管(7)，所述进砂管(7)底部连接有吸砂斗(8)，所述吸砂斗(8)外侧连接有固定板(9)，所述固定板(9)边缘设有配重块(10)，所述进砂管(7)外侧套装有支撑管(11)，且所述支撑管(11)两端分别与支撑架(5)底部、固定板(9)顶部连接，所述吸砂泵(6)一侧连接有排砂管(12)，且所述支撑杆(4)与排砂管(12)均穿过导轨(2)之间，所述移动小车(3)顶部设有滤砂箱(13)，所述滤砂箱(13)一端设有旋转电机(14)，且所述旋转电机(14)与滤砂箱(13)固定连接，所述滤砂箱(13)内腔顶部固定连接有连接柱(15)，所述连接柱(15)底部均设有固定件(16)，所述固定件(16)之间连接有旋转轴(17)，所述旋转轴(17)一端通过轴承座与旋转电机(14)转轴连接，所述旋转轴(17)外侧固定连接有骨架(18)，所述骨架(18)外侧设有细滤网(19)，所述细滤网(19)内腔设有粗滤网(20)，且所述排砂管(12)设于粗滤网(20)内腔，所述滤砂箱(13)内腔底部设有滑动平台(21)，所述滑动平台(21)顶部设有放置箱(22)，且所述放置箱(22)设于粗滤网(20)右端下方，所述滤砂箱(13)两端底部对称设有出料门(23)与出水口(24)，所述吸砂泵(6)与旋转电机(14)均通过电线与外部电源连接。
2.根据权利要求1所述一种污水处理用吸砂装置，其特征在于：所述进砂管(7)为软管，所述支撑管(11)为金属波纹管，所述排砂管(12)为钢管。
3.根据权利要求1所述一种污水处理用吸砂装置，其特征在于：所述固定板(9)为圆形板，所述配重块(10)为圆环状，且所述配重块(10)与固定板(9)固定连接。
4.根据权利要求1所述一种污水处理用吸砂装置，其特征在于：所述旋转轴(17)与水平面的夹角为25-30度。
5.根据权利要求1所述一种污水处理用吸砂装置，其特征在于：所述粗滤网(20)与细滤网(19)之间的距离为50-100mm。
6.根据权利要求1所述一种污水处理用吸砂装置，其特征在于：所述吸砂泵(6)的型号为8/6E-G，所述旋转电机(14)型号为YE2。
说明书
一种污水处理用吸砂装置
技术领域
本实用新型涉及一种污水处理用吸砂装置，属于污水处理装置技术领域。
背景技术
污水在流动和汇集的过程中会不可避免地混入相当数量的砂粒等杂质，污水中的砂粒如果不预先沉降分离去除，则会影响后续污水处理设备的运行，造成后续污水处理设备的损坏，例如磨损机泵，堵塞管网，甚至会干扰生化处理工艺过程。因此，除砂沉淀过程是污水处理过程中必不可少的一个环节，但是在进行吸砂的过程中，吸砂装置在工作时，吸砂斗不能够时刻保持方向朝下，导致吸砂作业的效率不高，而且吸砂斗在水下无法进行人工校正，在吸砂之后需要对砂浆进行过滤处理，需要在将砂浆运输至过滤装置进行过滤，不仅运输麻烦而且大大增加升本，因此，需要进一步改进。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种污水处理用吸砂装置，由于设有配重块，可以使吸砂斗的开口始终保持朝下，避免因为吸砂时管道震动，造成吸砂斗方向改变，无法吸砂的情况，由于套装有支撑管，可以承载配重块的重量，以及对固定板的支撑，减轻在吸砂时对进砂管的压力，同时也能够保护进砂管，防止进砂管的外部被尖锐物体损伤，由于设有滤砂箱，可以对吸出的砂浆进行过滤，将水与砂子等杂质分离，能够即时将砂浆过滤处理，减少后续的清洁环节，节约操作时间与成本，由于设有粗滤网与细滤网，可以对砂浆进行分级过滤，可以将污水中的砂浆等杂质过滤更加充分，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种污水处理用吸砂装置，包括沉淀池，所述沉淀池顶部对称设有导轨，所述导轨顶部设有移动小车，所述移动小车底部连接有支撑杆，所述支撑杆底部设有支撑架，所述支撑架内腔设有吸砂泵，且所述吸砂泵固定在支撑架内腔底部，所述吸砂泵底部连接有进砂管，所述进砂管底部连接有吸砂斗，所述吸砂斗外侧连接有固定板，所述固定板边缘设有配重块，所述进砂管外侧套装有支撑管，且所述支撑管两端分别与支撑架底部、固定板顶部连接，所述吸砂泵一侧连接有排砂管，且所述支撑杆与排砂管均穿过导轨之间，所述移动小车顶部设有滤砂箱，所述滤砂箱一端设有旋转电机，且所述旋转电机与滤砂箱固定连接，所述滤砂箱内腔顶部固定连接有连接柱，所述连接柱底部均设有固定件，所述固定件之间连接有旋转轴，所述旋转轴一端通过轴承座与旋转电机转轴连接，所述旋转轴外侧固定连接有骨架，所述骨架外侧设有细滤网，所述细滤网内腔设有粗滤网，且所述排砂管设于粗滤网内腔，所述滤砂箱内腔底部设有滑动平台，所述滑动平台顶部设有放置箱，且所述放置箱设于粗滤网右端下方，所述滤砂箱两端底部对称设有出料门与出水口，所述吸砂泵与旋转电机均通过电线与外部电源连接。
进一步而言，所述进砂管为软管，所述支撑管为金属波纹管，所述排砂管为钢管。
进一步而言，所述固定板为圆形板，所述配重块为圆环状，且所述配重块与固定板固定连接。
进一步而言，所述旋转轴与水平面的夹角为25-30度。
进一步而言，所述粗滤网与细滤网之间的距离为50-100mm。
进一步而言，所述吸砂泵的型号为8/6E-G，所述旋转电机型号为YE2。
本实用新型有益效果：由于设有配重块，可以使吸砂斗的开口始终保持朝下，避免因为吸砂时管道震动，造成吸砂斗方向改变，无法吸砂的情况，由于设有支撑管，可以承载配重块的重量，以及对固定板的支撑，减轻在吸砂时对进砂管的压力，同时也能够保护进砂管，防止进砂管的外部被尖锐物体损伤，由于设有滤砂箱，可以对吸出的砂浆进行过滤，将水与砂子等杂质分离，能够即时将砂浆过滤处理，减少后续的清洁环节，节约操作时间与成本，由于设有粗滤网与细滤网，可以对砂浆进行分级过滤，可以将污水中的砂浆等杂质过滤更加充分。
