申请日2013.06.18
公开(公告)日2013.09.18
IPC分类号C02F3/28
摘要
一种混合式厌氧污泥滤床，它包括厌氧反应器本体，其特征在于：所述厌氧反应器本体设置竖井，竖井与外界相通，竖井下方位于厌氧反应器本体底部安装有搅拌机，厌氧反应器本体内腔中位于搅拌机上方设有填料部，厌氧反应器本体上位于填料部下方搅拌机上方位置开有取水口，取水口连接有循环引水罐，循环引水罐输出端连接有厌氧循环泵，厌氧循环泵的输出端连接有汽水混合器，汽水混合器的输出端连接回竖井开口处，汽水混合器连接回竖井开口处的回路上安装有温度传感器。本发明提供的混合式厌氧污泥滤床，在传统水处理工艺上进行改进，提高了布水的均匀性、避免内部管路结垢、缓解了出水跑泥的难题，整个装置结构简单，安装维修方便。
权利要求书

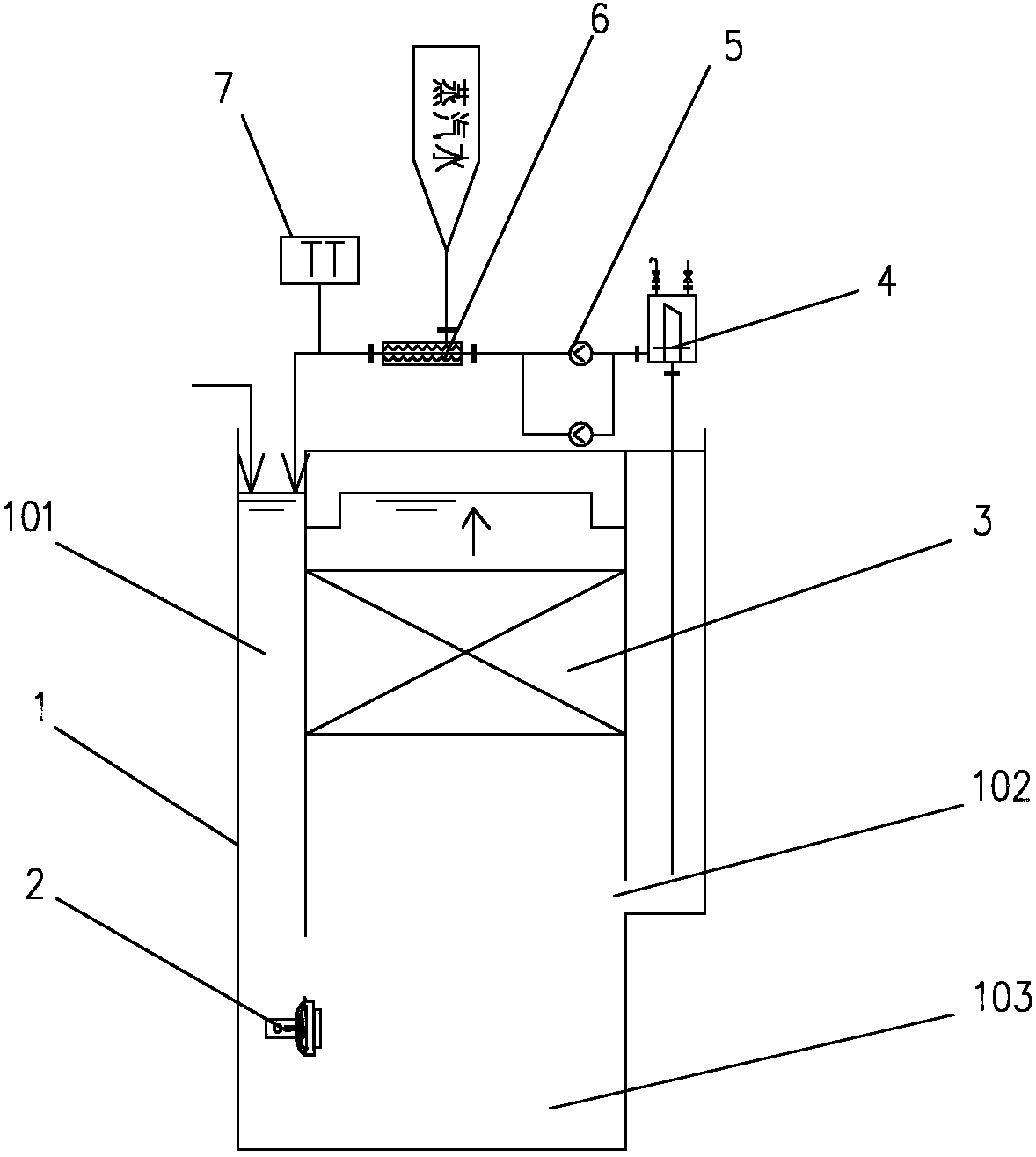

1.一种混合式厌氧污泥滤床，它包括厌氧反应器本体(1)，其特征在于：所述厌氧反应器本体(1)设置竖井(101)，竖井(101)与外界相通，竖井(101)下方位于厌氧反应器本体(1)底部安装有搅拌机(2)，厌氧反应器本体(1)内腔中位于搅拌机(2)上方设有填料部(3)，厌氧反应器本体(1)上位于填料部(3)下方搅拌机(2)上方位置开有取水口(102)，取水口(102)连接有循环引水罐(4)，循环引水罐(4)输出端连接有厌氧循环泵(5)，厌氧循环泵(5)的输出端连接有汽水混合器(6)，汽水混合器(6)的输出端连接回竖井(101)开口处，汽水混合器(6)连接回竖井(101)开口处的回路上安装有温度传感器(7)。
2.如权利要求1所述的一种混合式厌氧污泥滤床，其特征在于：所述厌氧反应器本体(1)底部设有厌氧污泥反应层(103)。
3.如权利要求1所述的一种混合式厌氧污泥滤床，其特征在于：所述取水口(102)位于厌氧反应器本体(1)下表面以上1/3～1/2处。
说明书
混合式厌氧污泥 滤床
技术领域
本发明属于废水处理技术领域，具体讲就是涉及一种能够提高布水的均匀性、避免内部管路结垢的混合式厌氧污泥滤床。
背景技术
随着人们生活水平的提高，生产和生活产生了大量的废水，水是不可再生资源，地球表面虽然70%的面积被水覆盖，但是真正能共人类使用的淡水资源却十分有限，据报道，全世界现在很多地方都出现了“水危机”，其实，人类不是真正的缺水，只是缺少能够人类使用的健康的水资源，尤其是工业生产产生的废水，由于其中常常含有重金属及其他有机物，直接排放还会造成重大污染。因此，对工业产生的废水进行后处理，避免其对环境的污染，以及将废水重新利用节约水资源。
近20年来，随着微生物学、生物化学等学科的发展和工程实践经验的积累。各种用于废水处理的厌氧处理工艺等到广泛应用，废水厌氧处理是废水生物处理法的一种，是利用厌氧微生物以降解废水中的有机污染物，其主要有上流式厌氧污泥床、厌氧滤池和上流式厌氧污泥床滤池。
如附图1所示，上升流式厌氧污泥床反应器的主体部分主要分为两个区域，即反应区和三相分离区，其中反应区为反应器的工作主体，目前存在以下问题：首先，内部管路容易结垢或堵塞，废水中含有总硬度、碱度、硫酸根，这些离子会形成难降解的物质，进水采用管道布水，在管路系统中易形成不可逆结垢，很难去除，同时厌氧滤池的出水回流以稀释原水中的各物质的浓度，回流出水中同样含有部分污泥会致使布水管污堵;其次，布水不均匀，布水管道堵塞导致后续布水不均匀;第三，出水跑泥比较严重。未设置填料，导致污泥负荷相对较小，跑泥现象严重。
如附图2所示，厌氧生物滤池由美国Standford大学的Young和Mc.Carty于1967年在生物滤池的基础上研发，是公认的早期高效厌氧生物反应器。厌氧生物滤池是一种内部装填有微生物载体(即滤料)的厌氧生物反应器。其也存在着管道堵塞和布水不均匀的缺点。
如附图3所示，上流式污泥床滤池最早出现于上世纪50年代中期。80年代中期出现第一个组合型上流式污泥床滤池反应器。它整合了上流式厌氧污泥床与厌氧滤池的技术优点：将滤床置于污泥床的上部，由底部进水，于上部出水并集气，工作效率较高，但仍然存在管道堵塞和布水不均匀的缺点。
发明内容
针对现有的传统厌氧滤池存在布水不均匀，管道容易堵塞的技术缺陷，本发明提供的混合式厌氧污泥滤床，在传统水处理工艺上进行改进，提高了布水的均匀性、避免内部管路结垢、缓解了出水跑泥的难题，整个装置结构简单，安装维修方便。
技术方案
为了实现上述技术目的，本发明设计一种混合式厌氧污泥滤床，它包括厌氧反应器本体1，其特征在于：所述厌氧反应器本体设置竖井，竖井与外界相通，竖井下方位于厌氧反应器本体底部安装有搅拌机，厌氧反应器本体内腔中位于搅拌机上方设有填料部，厌氧反应器本体上位于填料部下方搅拌机上方位置开有取水口，取水口连接有循环引水罐，循环引水罐输出端连接有厌氧循环泵，厌氧循环泵的输出端连接有汽水混合器，汽水混合器的输出端连接回竖井开口处，汽水混合器连接回竖井开口处的回路上安装有温度传感器。
所述厌氧反应器本体底部设有厌氧污泥反应层。
所述取水口位于厌氧反应器本体下表面以上1/3～1/2处。有益效果
本发明提供的混合式厌氧污泥滤床，在传统水处理工艺上进行改进，提高了布水的均匀性、避免内部管路结垢、缓解了出水跑泥的难题，整个装置结构简单，安装维修方便。
