智能化雨水处理系统

　　申请日2019.03.11

　　公开(公告)日2019.05.10

　　IPC分类号B01D24/10; B01D21/02; B01D36/04; C02F1/00; C02F9/02; E03F1/00; E03F5/10

　　摘要

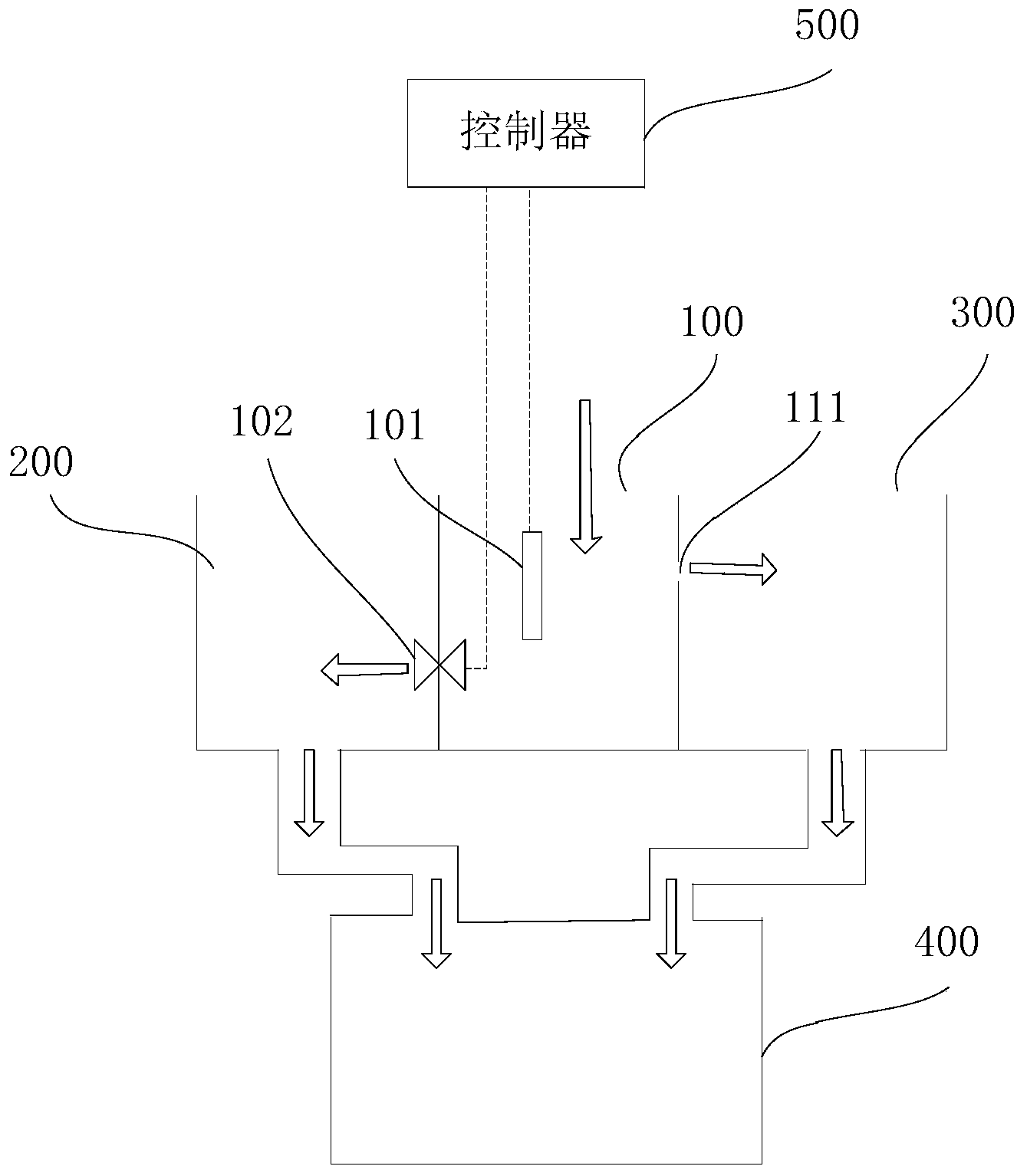

　　本申请公开了一种智能化雨水处理系统，该系统包括：雨水汇入机构、雨水净化机构、雨水运输机构、雨水收集机构、控制器、设置在雨水汇入机构中的第一水质监测设备、连接雨水汇入机构与雨水净化机构的第一电磁阀，同时雨水汇入机构与雨水运输机构通过开口连接，若第一水质监测设备监测到雨水汇入机构中的雨水为污染雨水，则控制器控制第一电磁阀打开，以便雨水净化机构导入污染雨水对其进行净化处理，否则控制器控制第一电磁阀关闭，当雨水汇入机构中的液位到达开口时，雨水运输机构导入清洁雨水并对其进行运输，最终雨水净化机构处理后的污染雨水与雨水运输机构运输的清洁雨水均被雨水收集机构收纳，通过上述系统，能够智能化分离清洁雨水与污染雨水。

　　权利要求书

　　1.一种智能化雨水处理系统，其特征在于，包括：

　　雨水汇入机构，用于汇入雨水;

　　雨水净化机构，在所述雨水汇入机构中的所述雨水为污染雨水时与所述雨水汇入机构连通，用于导入所述污染雨水，并对所述污染雨水进行净化处理;

　　雨水运输机构，在所述雨水汇入机构中的所述雨水为清洁雨水时与所述雨水汇入机构连通，用于导入所述清洁雨水，并对所述清洁雨水进行运输;

　　雨水收集机构，用于收集所述雨水运输机构运输的所述清洁雨水与经过所述雨水净化机构净化的所述污染雨水;

　　控制器;

　　第一水质监测设备，设置在所述雨水汇入机构中，与所述控制器耦接，用于监测所述雨水汇入机构中所述雨水的水质;

　　第一电磁阀，连接所述雨水汇入机构与所述雨水净化机构，所述第一电磁阀的控制端与所述控制器耦接，当所述雨水汇入机构中的所述雨水为所述污染雨水时，所述控制器控制所述第一电磁阀导通，当所述雨水汇入机构中的所述雨水为所述清洁雨水时，所述控制器控制所述第一电磁阀关闭;

　　同时所述雨水汇入机构与所述雨水运输机构通过开口连接，当所述雨水汇入机构中的液位高于所述开口时，所述雨水自所述开口溢入所述雨水运输机构，其中，所述第一电磁阀在所述雨水汇入机构的高度小于所述开口在所述雨水汇入机构的高度。

　　2.根据权利要求1所述的智能化雨水处理系统，其特征在于，所述雨水汇入机构包括：

　　沉砂池，与所述第一电磁阀的输入端连接，用于汇入所述雨水;

　　过滤网，覆盖所述沉砂池的池口，用于过滤汇入所述沉砂池的所述雨水;

　　消能石，用于减缓流向所述过滤网的所述雨水的速度，其中沿着所述雨水的流向，所述消能石的底部与所述过滤网的顶部之间存在一预设高度。

　　3.根据权利要求1所述的智能化雨水处理系统，其特征在于，所述雨水净化机构包括：

　　第一调节池，与所述第一电磁阀的输出端连接，用于存储导入的所述污染雨水;

　　下沉式绿地，用于净化所述第一调节池中的所述污染雨水。

　　4.根据权利要求3所述的智能化雨水处理系统，其特征在于，

　　所述下沉式绿地沿水流下渗的方向依次包括植被层、土壤层、细填料层、中填料层以及粗填料层，

　　其中所述粗填料层中设置有穿孔导管，以将经过净化处理的所述污染雨水导出所述下沉式绿地。

　　5.根据权利要求4所述的智能化雨水处理系统，其特征在于，

　　所述雨水净化机构还包括虹吸管、轻质浮块、浮块导轨以及封水阀;

　　所述虹吸管的一端伸入所述第一调节池中，另一端伸入所述中填料层中，所述轻质浮块、所述浮块导轨与所述封水阀均设置在所述第一调节池中，且所述轻质浮块、所述封水阀分别与所述浮块导轨连接，当所述第一调节池中的液位上升溢流口时，所述封水阀在所述轻质浮块的带动下塞住所述虹吸管伸入所述第一调节池的一端，当所述第一调节池中的液位自所述溢流口下降时，所述封水阀在重力的作用下脱离所述虹吸管，从而所述虹吸管将所述第一调节池中的所述污染雨水导入所述下沉式绿地。

　　6.根据权利要求3所述的智能化雨水处理系统，其特征在于，所述雨水净化机构还包括：

　　第二调节池，与所述下沉式绿地连通，用于存储经过所述下沉式绿地净化过的所述污染雨水;

　　填料滤池，填充有滤料，用于深度过滤以及净化存储在所述第二调节池中的所述污染雨水;

　　电磁水泵，设置在所述第二调节池中，与所述控制器耦接，用于在所述控制器的控制下将所述第二调节池中的所述污染雨水运输到所述填料滤池中;

　　流量监测设备，与所述控制器耦接，用于监测从所述填料滤池流出的所述污染雨水的流量，以便所述控制器根据所述污染雨水的流量，控制所述电磁水泵的功率;

　　第一液位仪，与所述控制器耦接，用于监测所述第二调节池中的液位，以便所述控制器根据所述液位控制所述电磁水泵的开启和关闭。

　　7.根据权利要求6所述的智能化雨水处理系统，其特征在于，存储在所述第二调节池中的所述污染雨水自所述滤料的下方进入所述填料滤池。

　　8.根据权利要求6所述的智能化雨水处理系统，其特征在于，所述滤料包括钠性改沸石和海绵铁。

　　9.根据权利要求1所述的智能化雨水处理系统，其特征在于，所述雨水运输机构包括：

　　导流井，通过所述开口与所述雨水汇入机构连通;

　　排水管，与所述导流井连通;

　　第二电磁阀，连接所述排水管与所述雨水收集机构，所述第二电磁阀的控制端与所述控制器耦接，当所述雨水收集机构中的液位低于液位阈值时，所述控制器控制所述第二电磁阀打开，否则控制所述第二电磁阀关闭。

　　10.根据权利要求1所述的智能化雨水处理系统，其特征在于，所述雨水收集机构包括：

　　收集池，用于存储所述雨水运输机构运输的所述清洁雨水与经过所述雨水净化机构净化的所述污染雨水;

　　第二水质监测设备，设置在所述收集池中，与所述控制器耦接，用于监测所述收集池中的水质;

　　第二液位仪，设置在所述收集池中，与所述控制器耦接，用于监测所述收集池中的液位;

　　提升水泵，用于将所述收集池中的水提升出去。

　　说明书

　　智能化雨水处理系统

　　技术领域

　　本申请涉及雨水处理技术领域，特别是涉及一种智能化雨水处理系统。

　　背景技术

　　长期以来，由于市政道路的排水系统都是属于直排式，排水方式单一，不具有错峰调蓄的功能，因而一些地势低洼的道路在暴雨时，时常会出现“地上看海”的现象。同时在降雨初期，雨水对于地表累积污染物的冲刷会导致初雨污染严重，目前国内初雨弃流量是以降雨径流量来界定的，即一般以场次降雨初期径流深度3～5mm作为弃流量，这样的定义存在着盲目性，也会增加初雨处理的难度。

　　另外国内对于市政道路上收集的初期弃流雨水的处理大多是利用管网系统排入污水厂进行异位处理，但是由于初雨弃流量较大，污染成分复杂，不仅影响了生化处理的进水负荷与运行的稳定性，同时也增加了维护负担与运行成本。

　　发明内容

　　有鉴于此，本申请提供一种智能化雨水处理系统，能够实现污染雨水与清洁雨水的智能化分离以及对污染雨水进行原位延时处理，提高对雨水的处理效果。

　　为解决上述技术问题，本申请采用的一个技术方案是：提供一种智能化雨水处理系统，包括：
