申请日2013.05.31
公开(公告)日2013.11.27
IPC分类号C02F5/00
摘要
一种掩埋式生活污水处理设备，具体涉及污水处理设备技术领域。处理设备箱本体(1)的上端设置有生活污水进口(2)，处理设备箱本体(1)的内壁设置有L型污垢斗卡接槽(3)，除垢斗(4)两侧设置有运动转轮(5)，运动转轮(5)卡接在L型污垢斗卡接槽(3)内，处理设备箱本体(1)的一侧设置有动力机箱(6)，动力机箱(6)内部设置有动力装置(7)，动力装置(7)与除垢斗(4)连接。它结构简单，通过机械传动的方式及除垢斗的配合，能够对处理设备底部沉积物进行清理，方便快捷，操作简单。
权利要求书
1.一种掩埋式生活污水处理设备，其特征在于它包含处理设备箱本体(1)、生活污水进口(2)、L型污垢斗卡接槽(3)、除垢斗(4)、运动转轮(5)、动力机箱(6)、动力装置(7)，所述的处理设备箱本体(1)的上端设置有生活污水进口(2)，处理设备箱本体(1)的内壁设置有L型污垢斗卡接槽(3)，除垢斗(4)两侧设置有运动转轮(5)，运动转轮(5)卡接在L型污垢斗卡接槽(3)内，处理设备箱本体(1)的一侧设置有动力机箱(6)，动力机箱(6)内部设置有动力装置(7)，动力装置(7)与除垢斗(4)连接。
说明书
一种掩埋式生活污水一体化处理设备
技术领域：
本实用新型涉及污水处理设备技术领域，具体涉及一种掩埋式生活污水一体化处理设备。
背景技术：
农村农民居住集中程度不及城市，生活污水产生强度低于城市，村乡财力单薄、农民收入低下，应当鼓励采用经济、简易、有效、尽可能与当地农业生产相结合的多样化生活污水处理技术，实现污水的无害化处理和资源化利用。
目前，有动力地埋式一体化处理技术按工艺可分为生物接触氧化法、SBR、A/O等。常用的A/O处理技术的原理是，在缺氧池中微生物将污水中的硝酸盐氮和亚硝酸盐氮还原成气态氮逸出，同时将难降解大分子有机物分解为小分子易降解物质，具有脱氮、水解和降解部分有机物的作用;在好氧池中，大部分有机物被微生物处理，并进入二沉池进行泥水分离，经消毒后排出。
但是现有的一体化处理设备在长时间的生物反应，底部会沉积一些不能够反应的物质，沉淀在底部长时间不处理会结垢，现有的处理方式都是采用人工清理的方式，清理不方便而且比较麻烦。
实用新型内容：
本实用新型的目的是提供一种掩埋式生活污水一体化处理设备，它结构简单，通过机械传动的方式及除垢斗的配合，能够对处理设备底部沉积物进行清理，方便快捷，操作简单。

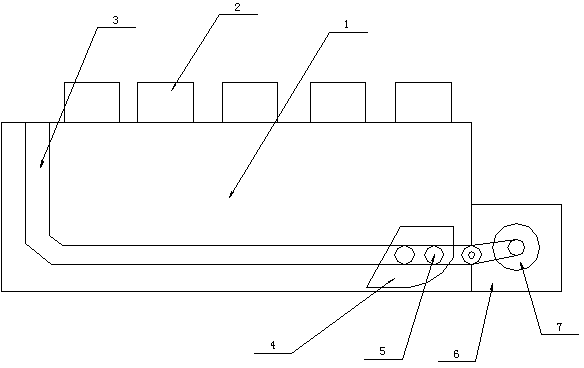

为了解决背景技术所存在的问题，本实用新型是采用以下技术方案：它包含处理设备箱本体1、生活污水进口2、L型污垢斗卡接槽3、除垢斗4、运动转轮5、动力机箱6、动力装置7，所述的处理设备箱本体1的上端设置有生活污水进口2，处理设备箱本体1的内壁设置有L型污垢斗卡接槽3，除垢斗4两侧设置有运动转轮5，运动转轮5卡接在L型污垢斗卡接槽3内，处理设备箱本体1的一侧设置有动力机箱6，动力机箱6内部设置有动力装置7，动力装置7与除垢斗4连接。
本实用新型工作原理：通过人工操作电机旋转，除垢斗沿着轨道槽向前运动，然后除垢斗停在预留出口，再通过外部机械清理除垢斗，然后翻转电机使除垢斗复位。
本实用新型具有以下有益效果：它结构简单，通过机械传动的方式及除垢斗的配合，能够对处理设备底部沉积物进行清理，方便快捷，操作简单。
