申请日2018.05.30
公开(公告)日2019.03.15
IPC分类号C02F9/14; F25B30/06
摘要
本实用新型公开了一种生物氧化污水处理与热能回收装置，包括调节池、生物处理池、二沉池、污泥池、风机、中间水池、过滤消毒装置、回用水池、热泵机组和水箱，调节池接收冲澡水，调节池通过水泵和管道连通生物处理池，生物处理池上部连通二沉池，二沉池底部连通污泥池，二沉池的上部连通中间水池，风机连通调节池和生物处理池，中间水池通过水泵和管道连通过滤消毒装置，过滤消毒装置连通热泵机组，热泵机组与回用水池和水箱分别连通，回用水池流入的是低温水，水箱流入的是高温水。本实用新型为一体化成套设备，结构简单，便于安装，能充分回收利用洗浴废水中的热能，使低热值能源的热能得以回收利用，实现热能的综合利用。
权利要求书
1.一种生物氧化污水处理与热能回收装置，其特征在于：包括调节池、生物处理池、二沉池、污泥池、风机、中间水池、过滤消毒装置、回用水池、热泵机组和水箱，所述调节池接收冲澡水，所述调节池通过水泵和管道连通所述生物处理池，所述生物处理池上部连通所述二沉池，所述二沉池底部连通所述污泥池，所述二沉池的上部连通所述中间水池，所述风机连通所述调节池和所述生物处理池，所述中间水池通过水泵和管道连通所述过滤消毒装置，所述过滤消毒装置连通所述热泵机组，所述热泵机组与所述回用水池和所述水箱分别连通，所述回用水池流入的是低温水，所述水箱流入的是高温水。
2.根据权利要求1所述的生物氧化污水处理与热能回收装置，其特征在于：所述生物处理池包括依次连通的厌氧池、一级氧化池和二级氧化池，所述厌氧池与所述调节池连通，所述二级氧化池的上部连通所述二沉池，所述厌氧池、所述一级氧化池和所述二级氧化池内填充有生物组合填料。
3.根据权利要求2所述的生物氧化污水处理与热能回收装置，其特征在于：所述风机间歇性地向所述厌氧池中鼓气，所述风机持续向所述调节池、所述一级氧化池和所述二级氧化池中鼓气。
4.根据权利要求2所述的生物氧化污水处理与热能回收装置，其特征在于：所述二级氧化池内设置有一污水回流泵，所述污水回流泵与所述厌氧池连通。
5.根据权利要求2所述的生物氧化污水处理与热能回收装置，其特征在于：所述污泥池内设置有一污泥回流泵，所述污泥回流泵与所述厌氧池连通。
6.根据权利要求1所述的生物氧化污水处理与热能回收装置，其特征在于：所述水箱包括高位低温水箱和高位保温水箱，所述高位保温水箱内的水温为40°，且连通有淋浴系统;所述高位低温水箱与所述热泵机组的冷凝器的入口连通，所述冷凝器的出口与所述高位保温水箱连通。
7.根据权利要求6所述的生物氧化污水处理与热能回收装置，其特征在于：所述过滤消毒装置与所述热泵机组的蒸发器入口连通，所述蒸发器的出口连通所述回用水池。
8.根据权利要求7所述的生物氧化污水处理与热能回收装置，其特征在于：所述过滤消毒装置包括过滤装置和消毒装置，所述中间水池与所述过滤装置的入口连通，所述过滤装置的出口与所述热泵机组的蒸发器入口连通，所述消毒装置的消毒液出口与所述热泵机组的蒸发器入口连通。
9.根据权利要求6所述的生物氧化污水处理与热能回收装置，其特征在于：所述高位低温水箱上部设置有一自来水进口，所述高位低温水箱下部与所述热泵机组的冷凝器之间之间设置有一水泵。
10.根据权利要求1所述的生物氧化污水处理与热能回收装置，其特征在于：所述风机置于风机房中，所述过滤消毒装置置于过滤消毒房中，所述热泵机组置于热泵机房中。
说明书
一种生物氧化污水处理与热能回收装置
技术领域
本实用新型涉及低热值热能提取、转换、利用系统的技术领域，特别是涉及一种生物氧化污水处理与热能回收装置。
背景技术
从洗浴室出来的污水温度在30℃左右，含有大量的热能，却白白地流失浪费了。目前还没有相关的能够回收该热能的装置，对于这种可循环使用的再生能源和低热值能源的回收利用方面的研究成果，若得以推广应用，将促进节能减排的技术进步。
实用新型内容
本实用新型的目的是提供一种生物氧化污水处理与热能回收装置，以解决上述现有技术存在的问题，使低热值能源的热能得以回收利用，结构简单，促进节能减排技术的进步。
为实现上述目的，本实用新型提供了如下方案：

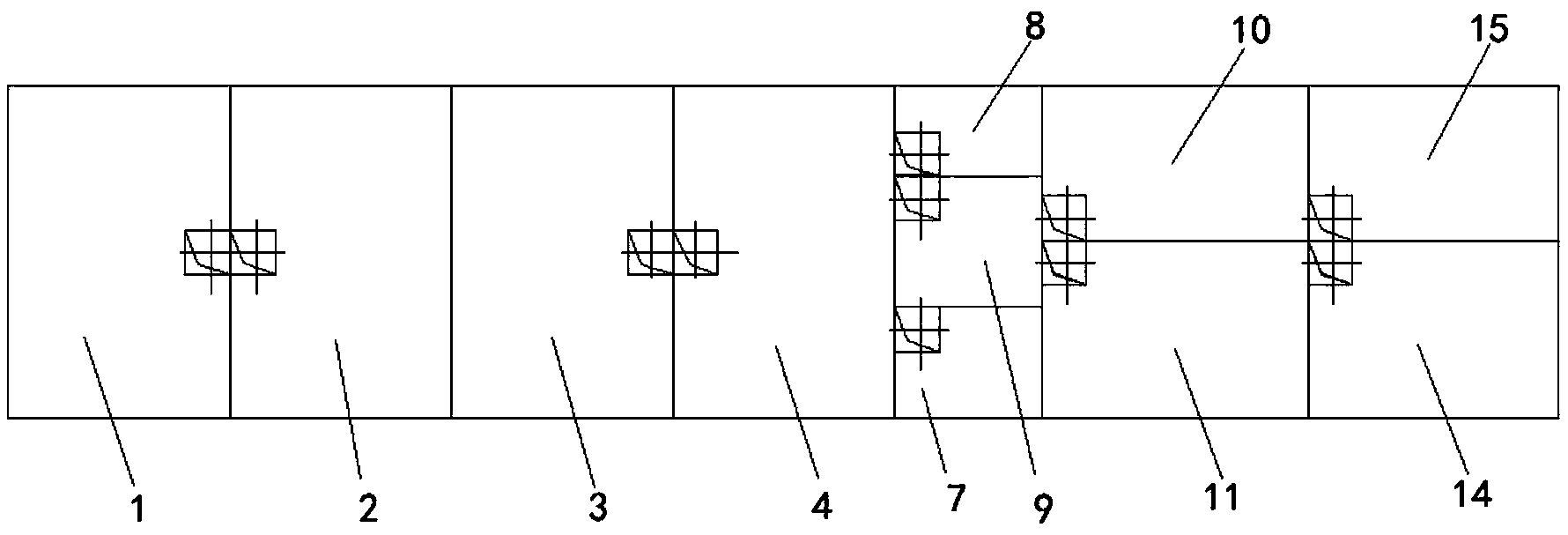

本实用新型提供了一种生物氧化污水处理与热能回收装置，包括调节池、生物处理池、二沉池、污泥池、风机、中间水池、过滤消毒装置、回用水池、热泵机组和水箱，所述调节池接收冲澡水，所述调节池通过水泵和管道连通所述生物处理池，所述生物处理池上部连通所述二沉池，所述二沉池底部连通所述污泥池，所述二沉池的上部连通所述中间水池，所述风机连通所述调节池和所述生物处理池，所述中间水池通过水泵和管道连通所述过滤消毒装置，所述过滤消毒装置连通所述热泵机组，所述热泵机组与所述回用水池和所述水箱分别连通，所述回用水池流入的是低温水，所述水箱流入的是高温水。
优选的，所述生物处理池包括依次连通的厌氧池、一级氧化池和二级氧化池，所述厌氧池与所述调节池连通，所述二级氧化池的上部连通所述二沉池，所述厌氧池、所述一级氧化池和所述二级氧化池内填充有生物组合填料。
优选的，所述风机间歇性地向所述厌氧池中鼓气，所述风机持续向所述调节池、所述一级氧化池和所述二级氧化池中鼓气。
优选的，所述二级氧化池内设置有一污水回流泵，所述污水回流泵与所述厌氧池连通。
优选的，所述污泥池内设置有一污泥回流泵，所述污泥回流泵与所述厌氧池连通。
优选的，所述水箱包括高位低温水箱和高位保温水箱，所述高位保温水箱内的水温为40°，且连通有淋浴系统;所述高位低温水箱与所述热泵机组的冷凝器的入口连通，所述冷凝器的出口与所述高位保温水箱连通。
优选的，所述过滤消毒装置与所述热泵机组的蒸发器入口连通，所述蒸发器的出口连通所述回用水池。
优选的，所述过滤消毒装置包括过滤装置和消毒装置，所述中间水池与所述过滤装置的入口连通，所述过滤装置的出口与所述热泵机组的蒸发器入口连通，所述消毒装置的消毒液出口与所述热泵机组的蒸发器入口连通。
优选的，所述高位低温水箱上部设置有一自来水进口，所述高位低温水箱下部与所述热泵机组的冷凝器之间之间设置有一水泵。
优选的，所述风机置于风机房中，所述过滤消毒装置置于过滤消毒房中，所述热泵机组置于热泵机房中。
本实用新型相对于现有技术取得了以下技术效果：
1)本实用新型结构简单，便于安装。
2)本实用新型能回收利用洗浴废水中的热能，实现热能的综合利用。
3)本实用新型能够模块化生产。
