申请日2018.05.24
公开(公告)日2019.01.18
IPC分类号C02F1/42
摘要
本实用新型公开了一种水处理用树脂交换塔，包括塔体、支撑脚、进水口、出水口以及位于塔体内的树脂层和过滤网层，所述塔体内位于树脂层的上方由下往上依次设置有下分隔板和上分隔板，所述下分隔板和上分隔板与塔体的内壁之间形成布水空腔，所述进水口与布水空腔相连通，所述下分隔板上设置有若干均匀紧密排列的布水孔。本实用新型利用布水空腔通过布水孔向树脂层均匀布水，使得进入塔体的水能够全面接触到树脂层，解决了原有的进水只能接触到局部树脂层的技术缺陷，提高了树脂层的整体利用率，不但提高了整体的工艺反应效率，而且因为树脂层得到了充分利用，反应效果也得到了提升。
权利要求书

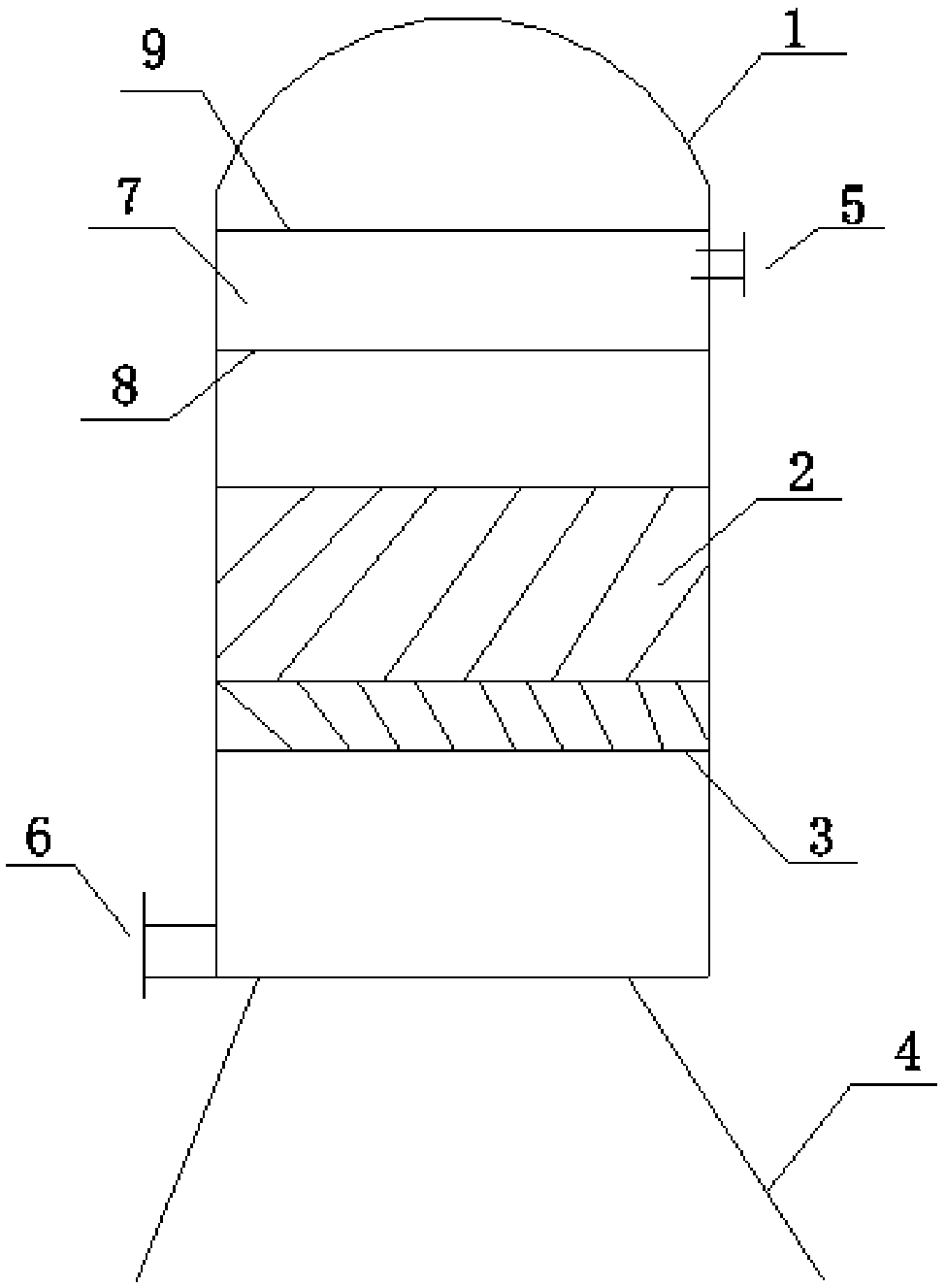

1.一种水处理用树脂交换塔，包括塔体(1)、支撑脚(4)、进水口(5)、出水口(6)以及位于塔体(1)内的树脂层(2)和过滤网层(3)，其特征在于：所述塔体(1)内位于树脂层(2)的上方由下往上依次设置有下分隔板(8)和上分隔板(9)，所述下分隔板(8)和上分隔板(9)与塔体(1)的内壁之间形成布水空腔(7)，所述进水口(5)与布水空腔(7)相连通，所述下分隔板(8)上设置有若干均匀紧密排列的布水孔(10)。
2.根据权利要求1所述的一种水处理用树脂交换塔，其特征在于：所述下分隔板(8)和上分隔板(9)均焊接在塔体(1)的内壁上。
3.根据权利要求1或2所述的一种水处理用树脂交换塔，其特征在于：所述下分隔板(8)能够正好覆盖住树脂层(2)。
说明书
一种水处理用树脂交换塔
技术领域
本实用新型涉及水处理技术领域，具体涉及一种水处理用树脂交换塔。
背景技术
现有的水处理技术中，经常利用到树脂交换技术来用于去除水中的各种阴阳离子，但是在实际工艺过程中，水通过进水口进入到树脂交换塔后，由于水的涉及面积有限，所以无法全面接触到树脂交换塔中的树脂层，导致树脂层中有的部分与水过量接触，有的部分却完全接触不到水，树脂层的整体利用率较低，工艺反应效率不佳。
发明内容
发明目的：为了克服现有技术中存在的不足，提供一种布水均匀的水处理用树脂交换塔。
技术方案：为实现上述目的，本实用新型提供一种水处理用树脂交换塔，包括塔体、支撑脚、进水口、出水口以及位于塔体内的树脂层和过滤网层，所述塔体内位于树脂层的上方由下往上依次设置有下分隔板和上分隔板，所述下分隔板和上分隔板与塔体的内壁之间形成布水空腔，所述进水口与布水空腔相连通，所述下分隔板上设置有若干均匀紧密排列的布水孔。
进一步地，所述下分隔板和上分隔板均焊接在塔体的内壁上。
进一步地，所述下分隔板能够正好覆盖住树脂层，保证从布水孔出来的水能够接触到整体树脂层。
有益效果：本实用新型与现有技术相比，利用布水空腔通过布水孔向树脂层均匀布水，使得进入塔体的水能够全面接触到树脂层，解决了原有的进水只能接触到局部树脂层的技术缺陷，提高了树脂层的整体利用率，不但提高了整体的工艺反应效率，而且因为树脂层得到了充分利用，反应效果也得到了提升。
