申请日2019.07.31
公开(公告)日2019.09.24
IPC分类号C02F9/14
摘要
本发明实施例公开了一种环保节能型农村坑塘改造及生活污水处理设备，包括污水收集沉淀池、第一生物滤床式高效净化梯田、第二生物滤床式高效净化梯田、高效多孔地表漫流处理系统和清水池;所述污水收集沉淀池的出水口端与第一生物滤床式高效净化梯田的进水口端流体连通，所述第一生物滤床式高效净化梯田的出水口端与第二生物滤床式高效净化梯田的进水口端流体连通，所述第二生物滤床式高效净化梯田的出水口端与高效多孔地表漫流处理系统的进水口端流体连通，所述高效多孔地表漫流处理系统通过渗滤坝与清水池流体连通。本发明通过生态净化作用，实现农村生活污水的治理和农村坑塘的改造，适用于干旱区域农村坑塘及低洼地的生态改造，实现污水处理与坑塘改造同步进行。
翻译权利要求书

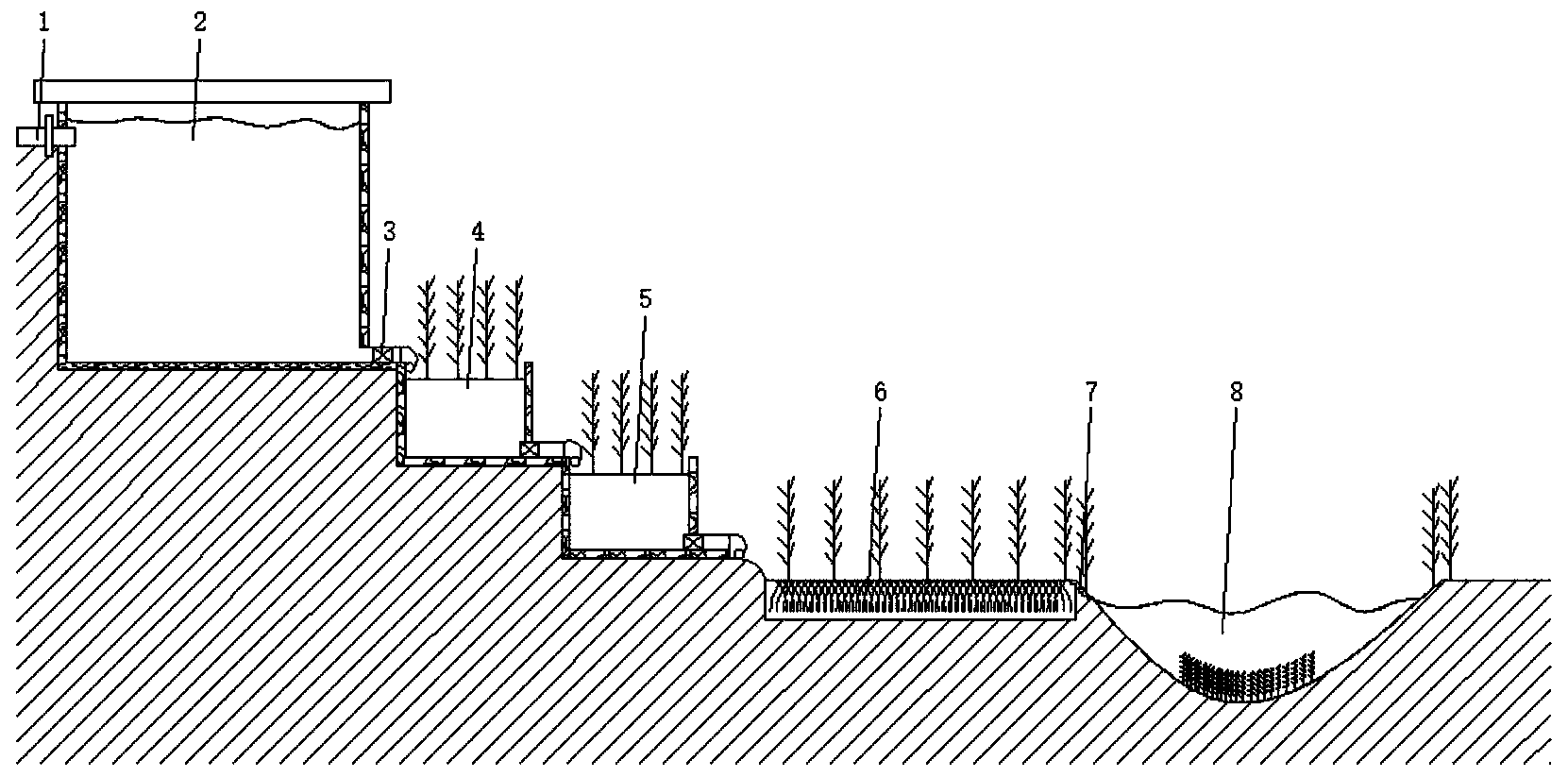

1.一种环保节能型农村坑塘改造及生活污水处理设备，包括污水收集沉淀池(2)、第一生物滤床式高效净化梯田(4)、第二生物滤床式高效净化梯田(5)、高效多孔地表漫流处理系统(6)、渗滤坝(7)和清水池(8);其特征在于：所述污水收集沉淀池(2)的出水口端与第一生物滤床式高效净化梯田(4)的进水口端流体连通，所述第一生物滤床式高效净化梯田(4)的出水口端与第二生物滤床式高效净化梯田(5)的进水口端流体连通，所述第二生物滤床式高效净化梯田(5)的出水口端与高效多孔地表漫流处理系统(6)的进水口端流体连通，所述高效多孔地表漫流处理系统(6)通过渗滤坝(7)与清水池(8)流体连通;
其中;所述第一生物滤床式高效净化梯田(4)基质由多孔性填料(如多孔火山岩、陶粒、炉渣)、土工布和种植土组成，填料上覆盖土工布，在土工布上铺设20cm厚的种植土，在基质上种植挺水和湿生植物，净化水质的同时，还可形成生态梯田景观;
其中;所述高效多孔地表漫流处理系统(6)基质由铺设厚30cm左右的多孔性填料(如火山岩、炉渣)，在填料上种植较高大的湿生植物或挺水植物，植物可扎根入土，防止干旱季节因缺水造成植物枯萎或死亡;
其中;所述清水池(8)中种植沉水植物，形成清水型水体景观。
2.根据权利要求1所述的一种环保节能型农村坑塘改造及生活污水处理设备，其特征在于：所述污水进水口(1)背离出水端一侧开设有污水进水口(1)，且污水进水口(1)上安装有格栅。
3.权利要求1所述的一种环保节能型农村坑塘改造及生活污水处理设备，其特征在于：所述污水收集沉淀池(2)与第一生物滤床式高效净化梯田(4)流体连接处安装有时控阀门(3)。
4.根据权利要求1所述的一种环保节能型农村坑塘改造及生活污水处理设备，其特征在于：所述第一生物滤床式高效净化梯田(4)与第二生物滤床式高效净化梯田(5)流体连接处安装有时控阀门(3)。
5.根据权利要求1所述的一种环保节能型农村坑塘改造及生活污水处理设备，其特征在于：所述第二生物滤床式高效净化梯田(5)与高效多孔地表漫流处理系统(6)流体连接处安装有时控阀门(3)。
6.根据权利要求1所述的一种环保节能型农村坑塘改造及生活污水处理设备，其特征在于：所述第二生物滤床式高效净化梯田(5)基质由多孔性填料(如多孔火山岩、陶粒、炉渣)、土工布和种植土组成，填料上覆盖土工布，在土工布上铺设20cm厚的种植土，在基质上种植挺水和湿生植物，净化水质的同时，还可形成生态梯田景观。
说明书
一种环保节能型农村坑塘改造及生活污水处理设备
技术领域
本发明实施例涉及水污染治理和水生态修复技术领域，具体涉及一种环保节能型农村坑塘改造及生活污水处理设备。
背景技术
农村生活污水的无序排放，给村民居住环境造成不利影响，干旱地区的农村坑塘一般地势较洼，具有汇集污水、蓄积雨水的作用，农村污水汇集至坑塘后，极易形成黑臭水体，一体化设备处理农村污水，需要经常性有技术人员进行维护，对于较为分散的农村污水点，维护不易，且部分设备需要消耗电能。
发明内容
为此，本发明实施例提供一种环保节能型农村坑塘改造及生活污水处理设备，以解决现有技术中生活污水的无序排放导致的生活环境污染等问题。
为了实现上述目的，本发明实施例提供如下技术方案：一种环保节能型农村坑塘改造及生活污水处理设备，包括污水收集沉淀池、第一生物滤床式高效净化梯田、第二生物滤床式高效净化梯田、高效多孔地表漫流处理系统、渗滤坝和清水池;所述污水收集沉淀池的出水口端与第一生物滤床式高效净化梯田的进水口端流体连通，所述第一生物滤床式高效净化梯田的出水口端与第二生物滤床式高效净化梯田的进水口端流体连通，所述第二生物滤床式高效净化梯田的出水口端与高效多孔地表漫流处理系统的进水口端流体连通，所述高效多孔地表漫流处理系统通过渗滤坝与清水池流体连通。
其中;所述第一生物滤床式高效净化梯田基质由多孔性填料如多孔火山岩、陶粒、炉渣、土工布和种植土组成，填料上覆盖土工布，在土工布上铺设20cm厚的种植土，在基质上种植挺水和湿生植物，净化水质的同时，还可形成生态梯田景观;
其中;所述高效多孔地表漫流处理系统基质由铺设厚30cm左右的多孔性填料如火山岩、炉渣，在填料上种植较高大的湿生植物或挺水植物，植物可扎根入土，防止干旱季节因缺水造成植物枯萎或死亡;
其中;所述清水池中种植沉水植物，形成清水型水体景观。
优选的，所述污水进水口背离出水端一侧开设有污水进水口，且污水进水口上安装有格栅。
优选的，所述污水收集沉淀池与第一生物滤床式高效净化梯田流体连接处安装有时控阀门。
优选的，所述第一生物滤床式高效净化梯田与第二生物滤床式高效净化梯田流体连接处安装有时控阀门。
优选的，所述第二生物滤床式高效净化梯田与高效多孔地表漫流处理系统流体连接处安装有时控阀门。
优选的，所述第二生物滤床式高效净化梯田基质由多孔性填料如多孔火山岩、陶粒、炉渣、土工布和种植土组成，填料上覆盖土工布，在土工布上铺设20cm厚的种植土，在基质上种植挺水和湿生植物，净化水质的同时，还可形成生态梯田景观。
本发明实施例具有如下优点：第一生物滤床式高效净化梯田和第二生物滤床式高效净化梯田和高效多孔地表漫流系统在交替性的有水和无水环境中形成缺氧和有氧环境，实现硝化与反硝化作用的同步进行，从而实现污水的净化;通过生态净化作用，实现农村生活污水的治理和农村坑塘的改造，适用于干旱区域农村坑塘及低洼地的生态改造，实现污水处理与坑塘改造同步进行。
