申请日2019.01.10
公开(公告)日2019.10.11
IPC分类号C02F9/04; C02F101/30
摘要
本实用新型公开了一种有机废水处理清洗装置，涉及有机废水处理技术领域，其包括壳体，所述壳体的上表面固定连接有两个固定板，且两个固定板的相对面均开设有滑槽，所述滑槽的内壁滑动连接有滑块，且两个滑块的相对面分别与连接板的背面和正面固定连接，所述连接板的上表面卡接有两个滑动装置，且两个滑动装置的顶端固定连接有同一个把手，且两个滑动装置的底端固定连接有同一个刮板，所述壳体的左侧面卡接有供气装置。该有机废水处理清洗装置，通过臭氧发生器、气泵、进气管、出气管、微孔管和超声波振荡器的共同作用，从而能够对废水进行固液分离，从而不会影响对废水的进一步处理，从而对废水的清洗和过滤效果更好。
权利要求书
1.一种有机废水处理清洗装置，包括壳体(1)，其特征在于：所述壳体(1)的上表面固定连接有两个固定板(2)，且两个固定板(2)的相对面均开设有滑槽(3)，所述滑槽(3)的内壁滑动连接有滑块(4)，且两个滑块(4)的相对面分别与连接板(5)的背面和正面固定连接，所述连接板(5)的上表面卡接有两个滑动装置(6)，且两个滑动装置(6)的顶端固定连接有同一个把手(8)，且两个滑动装置(6)的底端固定连接有同一个刮板(9);
所述壳体(1)的左侧面卡接有供气装置(10)，所述供气装置(10)的左端连通有臭氧发生器(11)，所述供气装置(10)和臭氧发生器(11)的上表面和下表面分别与两个支撑板(12)的相对面固定连接，所述支撑板(12)的右侧面与壳体(1)的左侧面固定连接，所述供气装置(10)的右端连通有微孔管(13)，所述壳体(1)的正面卡接有与内壁相连通第一排污管(25)，所述壳体(1)上表面的右侧开设有收集槽(14)，所述壳体(1)的正面卡接有与收集槽(14)内壁相连通的第二排污管(26);
所述壳体(1)内壁的右侧面开设有通孔(15)，所述通孔(15)内壁的上表面和下表面均固定连接有挡块(16)，所述挡块(16)的右侧面与紧固板(17)的左侧面搭接，所述紧固板(17)的右侧面固定连接有过滤板(18)，所述过滤板(18)的右侧面分别与四个支撑杆(19)的左端搭接，所述支撑杆(19)固定连接在活塞块(20)的左侧面，所述活塞块(20)固定连接在压板(21)的左侧面，所述压板(21)右侧面的上部和下部均设置有螺母(22)，所述螺母(22)螺纹连接在壳体(1)右侧面开设的螺纹孔(23)内，所述压板(21)的左侧面卡接有抽水装置(24)，所述抽水装置(24)卡接在活塞块(20)的左侧面。
2.根据权利要求1所述的有机废水处理清洗装置，其特征在于：所述滑动装置(6)包括滑套(61)，所述滑套(61)卡接在连接板(5)的上表面，所述滑套(61)的内表面套接有滑杆(62)，所述滑杆(62)表面套接有弹簧(63)，所述弹簧(63)的两端分别与滑套(61)和刮板(9)的相对面固定连接，所述滑杆(62)的两端分别与把手(8)的下表面和刮板(9)的上表面固定连接。
3.根据权利要求1所述的有机废水处理清洗装置，其特征在于：所述供气装置(10)包括出气管(101)，所述出气管(101)卡接在壳体(1)的左侧面，所述出气管(101)的右端与微孔管(13)的左端相连通，所述出气管(101)的左端与气泵(102)的出气口相连通，所述气泵(102)的上表面和下表面分别与两个支撑板(12)的相对面固定连接，所述气泵(102)的进气口与进气管(103)的右端相连通，所述进气管(103)的左端与臭氧发生器(11)的右侧面相连通。
4.根据权利要求3所述的有机废水处理清洗装置，其特征在于：所述抽水装置(24)包括进水管(241)，所述进水管(241)分别卡接在活塞块(20)和压板(21)的左侧面，所述进水管(241)的右端与水泵(242)的进水口相连通，所述水泵(242)的左侧面与压板(21)的右侧面固定连接，所述水泵(242)的出水口与出水管(243)的左端相连通。
5.根据权利要求4所述的有机废水处理清洗装置，其特征在于：所述固定板(2)的背面设置有电源(27)，所述电源(27)的背面分别设置有第一开关(28)、第二开关(29)、第三开关(30)和第四开关(31)。
6.根据权利要求5所述的有机废水处理清洗装置，其特征在于：所述电源(27)的输出端通过导线分别与第一开关(28)、第二开关(29)、第三开关(30)和第四开关(31)的输入端电连接，所述第一开关(28)、第二开关(29)、第三开关(30)和第四开关(31)的输出端通过导线分别与超声波振荡器(7)、气泵(102)、臭氧发生器(11)和水泵(242)的输入端电连接。
说明书
有机废水处理清洗装置
技术领域
本实用新型涉及有机废水处理技术领域，具体为一种有机废水处理清洗装置。
背景技术
有机废水就是以有机污染物为主的废水，有机废水易造成水质富营养化，危害比较大。有机废水一般是指由造纸、皮革及食品等行业排出的在2000mg/L以上废水。
在对废水进行处理的时候，需要对废水清洗过滤，从而需要对固液进行分离，而气浮法是一种高效、快速的固液分离或液液分离技术，现有的有机废水处理清洗装置，在对废水进行清洗和过滤的时候，对有机物的去除达不到理想的效果，若使得废水直接进入后续的生化处理，会对加大生化的处理负荷，影响排放水效果，且会对过滤板造成损坏。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种有机废水处理清洗装置，解决了现有的有机废水处理清洗装置，在对废水进行清洗和过滤的时候，对有机物的去除达不到理想的效果，若使得废水直接进入后续的生化处理，会对加大生化的处理负荷，影响排放水效果，且会对过滤板造成损坏的问题。
(二)技术方案

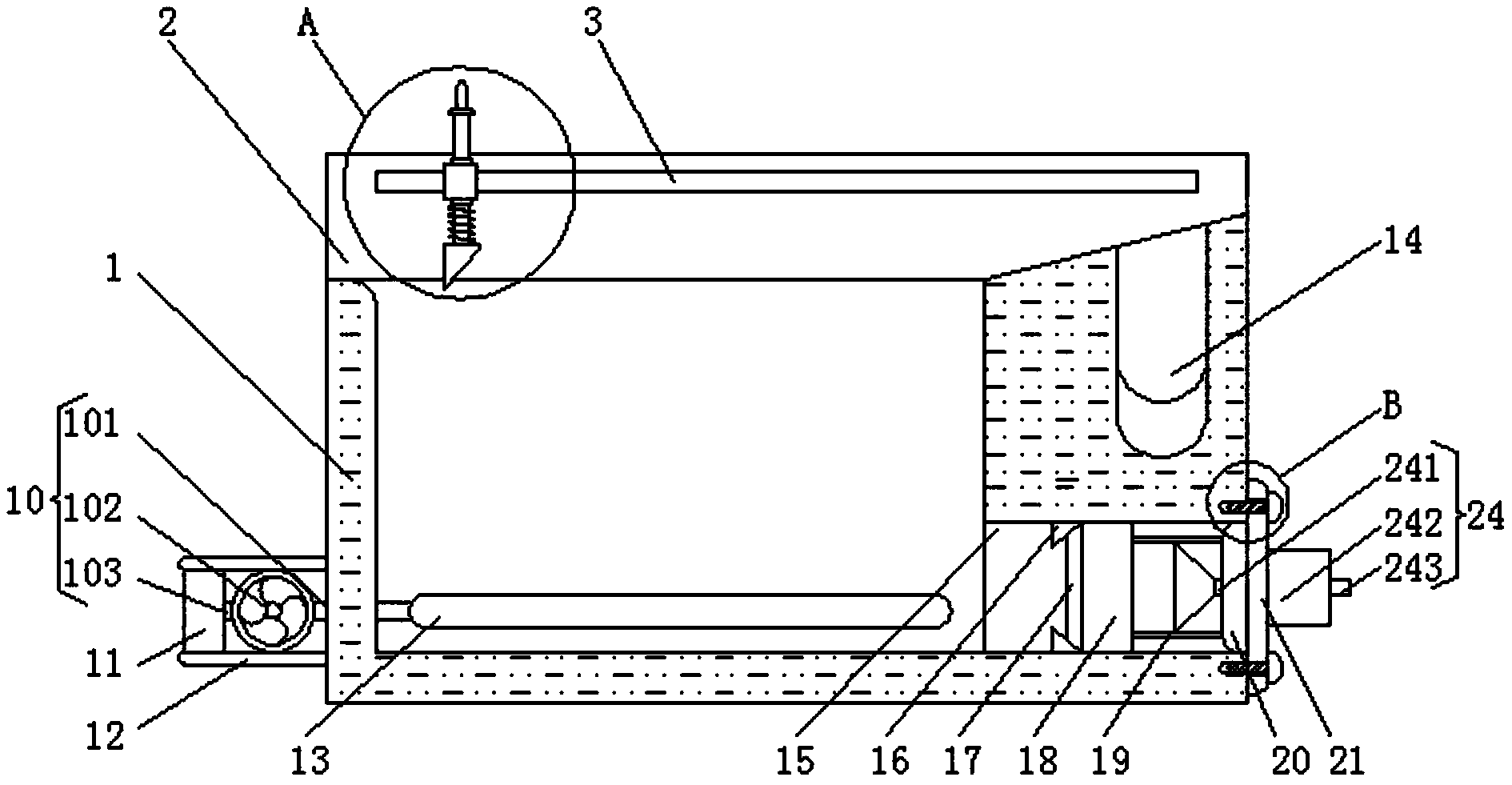

为达到以上目的，本实用新型采取的技术方案是：一种有机废水处理清洗装置，包括壳体，所述壳体的上表面固定连接有两个固定板，且两个固定板的相对面均开设有滑槽，所述滑槽的内壁滑动连接有滑块，且两个滑块的相对面分别与连接板的背面和正面固定连接，所述连接板的上表面卡接有两个滑动装置，且两个滑动装置的顶端固定连接有同一个把手，且两个滑动装置的底端固定连接有同一个刮板。
所述壳体的左侧面卡接有供气装置，所述供气装置的左端连通有臭氧发生器，所述供气装置和臭氧发生器的上表面和下表面分别与两个支撑板的相对面固定连接，所述支撑板的右侧面与壳体的左侧面固定连接，所述供气装置的右端连通有微孔管，所述壳体的正面卡接有与内壁相连通第一排污管，所述壳体上表面的右侧开设有收集槽，所述壳体的正面卡接有与收集槽内壁相连通的第二排污管。
所述壳体内壁的右侧面开设有通孔，所述通孔内壁的上表面和下表面均固定连接有挡块，所述挡块的右侧面与紧固板的左侧面搭接，所述紧固板的右侧面固定连接有过滤板，所述过滤板的右侧面分别与四个支撑杆的左端搭接，所述支撑杆固定连接在活塞块的左侧面，所述活塞块固定连接在压板的左侧面，所述压板右侧面的上部和下部均设置有螺母，所述螺母螺纹连接在壳体右侧面开设的螺纹孔内，所述压板的左侧面卡接有抽水装置，所述抽水装置卡接在活塞块的左侧面。
优选的，所述滑动装置包括滑套，所述滑套卡接在连接板的上表面，所述滑套的内表面套接有滑杆，所述滑杆表面套接有弹簧，所述弹簧的两端分别与滑套和刮板的相对面固定连接，所述滑杆的两端分别与把手的下表面和刮板的上表面固定连接。
优选的，所述供气装置包括出气管，所述出气管卡接在壳体的左侧面，所述出气管的右端与微孔管的左端相连通，所述出气管的左端与气泵的出气口相连通，所述气泵的上表面和下表面分别与两个支撑板的相对面固定连接，所述气泵的进气口与进气管的右端相连通，所述进气管的左端与臭氧发生器的右侧面相连通。
优选的，所述抽水装置包括进水管，所述进水管分别卡接在活塞块和压板的左侧面，所述进水管的右端与水泵的进水口相连通，所述水泵的左侧面与压板的右侧面固定连接，所述水泵的出水口与出水管的左端相连通。
优选的，所述固定板的背面设置有电源，所述电源的背面分别设置有第一开关、第二开关、第三开关和第四开关。
优选的，所述电源的输出端通过导线分别与第一开关、第二开关、第三开关和第四开关的输入端电连接，所述第一开关、第二开关、第三开关和第四开关的输出端通过导线分别与超声波振荡器、气泵、臭氧发生器和水泵的输入端电连接。
(三)有益效果
本实用新型的有益效果在于：
1、该有机废水处理清洗装置，通过臭氧发生器、气泵、进气管、出气管、微孔管和超声波振荡器的共同作用，首先使得臭氧发生器开始工作，使得臭氧发生器产生臭氧，然后在气泵的作用下，使得臭氧被吸进进气管，然后从出气管排进微孔管，然后排进废水中,使得超声波振荡器工作，使得液面被震荡，在一定的振荡频率下，废水中有机物断链开环，变为易生化的小分子，部分可挥发的物质加速了挥发的进程，部分物质改变晶间结构，而在微孔管的作用下，产生大量微气泡，与水中的固体或液体杂质微粒粘附，从而能够对废水进行固液分离，从而不会影响对废水的进一步处理，从而对废水的清洗和过滤效果更好。
2、该有机废水处理清洗装置，通过设置刮板、滑杆、连接板、滑槽、滑块和把手，当悬浮物产生之后，拉动把手，使得把手向右运动，把手带动滑杆向右运动，滑杆带动连接板向右运动，连接板带动刮板向右运动，刮板带动浮渣向右运动，当运动到壳体上表面右侧的时候，使得刮板被拉动，然后使得刮板向右运动，使得浮渣被刮进收集槽，使得方便人员对浮渣进行清理。
