申请日2019.06.21
公开(公告)日2019.08.23
IPC分类号C02F9/14
摘要
本发明提出了一种复合型废水循环处理设备，一种复合型废水循环处理设备，包括曝气处理室、厌氧反应室、泥沙过滤室、臭氧净化室、活性炭过滤室、储水室;所述的曝气处理室上设有进水口一;曝气处理室与厌氧反应室通过管道一连通，所述的管道一上设有水泵一;厌氧反应室与泥沙过滤室通过管道二连通，所述的管道二上设有水泵二;泥沙过滤室与臭氧净化室通过管道三连通，所述的管道三上设有水泵三;臭氧净化室与活性炭过滤室通过管道四连通，所述的管道四上设有水泵四。
权利要求书

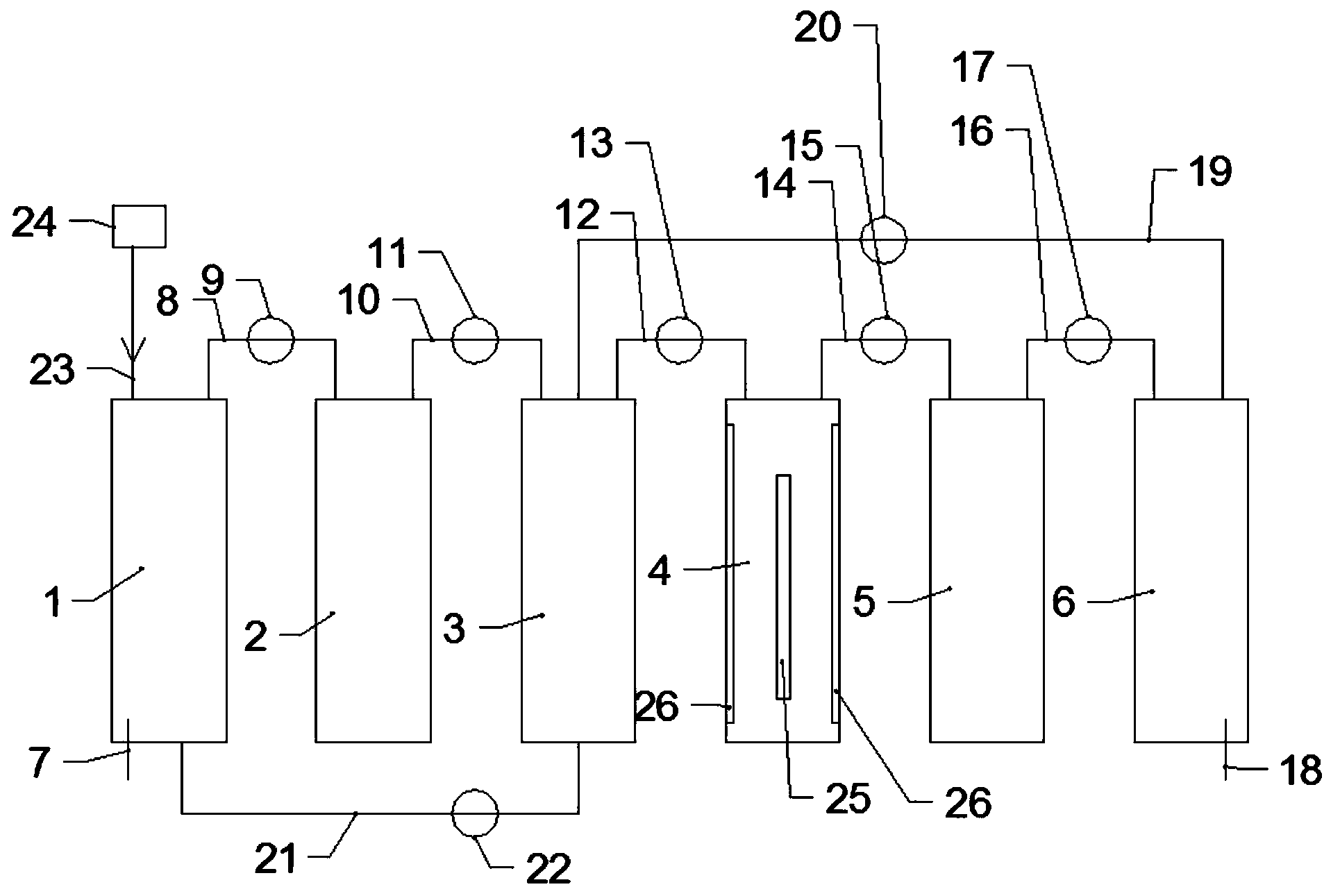

1.一种复合型废水循环处理设备，其特征在于：包括曝气处理室、厌氧反应室、泥沙过滤室、臭氧净化室、活性炭过滤室、储水室;
所述的曝气处理室上设有进水口一;
曝气处理室与厌氧反应室通过管道一连通，所述的管道一上设有水泵一;
厌氧反应室与泥沙过滤室通过管道二连通，所述的管道二上设有水泵二;
泥沙过滤室与臭氧净化室通过管道三连通，所述的管道三上设有水泵三;
臭氧净化室与活性炭过滤室通过管道四连通，所述的管道四上设有水泵四;
活性炭过滤室与储水室通过管道五连通，所述的管道五上设有水泵五;
储水室上设有出水口一;
储水室通过管道六与泥沙过滤室，所述的管道六上设有水泵六;
泥沙过滤室的底部通过管道七与曝气处理室的底部连通，所述的管道七上设有水泵七;
所述的曝气处理室上设有空气进口，所述的空气进口连接有风机;
所述的臭氧净化室内还设有紫外灯，所述的臭氧净化室的内侧壁上设有光反射镜片。
2.根据权利要求1所述的一种复合型废水循环处理设备，其特征在于：所述的臭氧净化室内设有臭氧净化装置，臭氧净化装置设置在臭氧净化室内的液面以上的位置，臭氧净化室具有一个臭氧出口，所述的臭氧出口与臭氧布施管道连接，所述的臭氧布施管道的出口设置在臭氧净化室的下端，臭氧净化室内还设有均流盘，所述的均流盘水平设置，均流盘的侧边与臭氧净化室的内壁固定连接，均流盘上设有若干通孔，臭氧布施管道的出口位于均流盘的下方。
3.根据权利要求1所述的一种复合型废水循环处理设备，其特征在于：所述的活性炭过滤室内设有用于对水进行过滤的活性炭层。
4.根据权利要求1所述的一种复合型废水循环处理设备，其特征在于：所述的泥沙过滤室内设有隔断组件，所述的隔断组件包括隔断板、浮球、连接线，所述的隔断板水平设置，隔断板上设有多个排水孔，浮球通过连接线与排水孔对应连接设置，浮球的数量对应排水孔设置。
说明书
一种复合型废水循环处理设备
技术领域
本发明涉及一种复合型废水循环处理设备。
背景技术
水是人类赖以生存的宝贵资源，近几十年来，由于人口的压力、工农业的污染、环境的恶化，使淡水资源显得更为宝贵，在生活的许多方面，可以通过节约用水来缓解水资源短缺的压力。目前国内公共厕所和家用厕所在冲厕时大都直接使用清水冲洗，浪费了很多水资源。
发明内容
针对背景技术中指出的问题，本发明提出一种复合型废水循环处理设备，可对厕所用水进行净化处理后供给使用。
本发明的技术方案是这样实现的：
一种复合型废水循环处理设备，其特征在于：包括曝气处理室、厌氧反应室、泥沙过滤室、臭氧净化室、活性炭过滤室、储水室;
所述的曝气处理室上设有进水口一;
曝气处理室与厌氧反应室通过管道一连通，所述的管道一上设有水泵一;
厌氧反应室与泥沙过滤室通过管道二连通，所述的管道二上设有水泵二;
泥沙过滤室与臭氧净化室通过管道三连通，所述的管道三上设有水泵三;
臭氧净化室与活性炭过滤室通过管道四连通，所述的管道四上设有水泵四;
活性炭过滤室与储水室通过管道五连通，所述的管道五上设有水泵五;
储水室上设有出水口一;
储水室通过管道六与泥沙过滤室，所述的管道六上设有水泵六;
泥沙过滤室的底部通过管道七与曝气处理室的底部连通，所述的管道七上设有水泵七;
所述的曝气处理室上设有空气进口，所述的空气进口连接有风机;
所述的臭氧净化室内还设有紫外灯，所述的臭氧净化室的内侧壁上设有光反射镜片。
本发明还进一步设置为，所述的臭氧净化室内设有臭氧净化装置，臭氧净化装置设置在臭氧净化室内的液面以上的位置，臭氧净化室具有一个臭氧出口，所述的臭氧出口与臭氧布施管道连接，所述的臭氧布施管道的出口设置在臭氧净化室的下端，臭氧净化室内还设有均流盘，所述的均流盘水平设置，均流盘的侧边与臭氧净化室的内壁固定连接，均流盘上设有若干通孔，臭氧布施管道的出口位于均流盘的下方。
本发明还进一步设置为，所述的活性炭过滤室内设有用于对水进行过滤的活性炭层。
本发明还进一步设置为，所述的泥沙过滤室内设有隔断组件，所述的隔断组件包括隔断板、浮球、连接线，所述的隔断板水平设置，隔断板上设有多个排水孔，浮球通过连接线与排水孔对应连接设置，浮球的数量对应排水孔设置。
采用了上述技术方案，本发明的有益效果为：
本发明所提供的复合型废水循环处理设备，其结构设计合理，可对厕所用水进行净化处理后供给使用，厕所产生的废水通过进水口一进入曝气处理室，利用氧气进行消化和微生物进行分解处理，再把水通过通过水泵送入厌氧反应室进行净化处理，再把水通过通过水泵送入泥沙过滤室，过滤掉较大的废物颗粒及从曝气处理室中带入的泥沙，再把水通过通过水泵送入臭氧净化室内进行净化处理，再把水通过水泵送入活性炭过滤室进行过滤净化，最后把得到的干净的水通过水泵送入储水室。其中泥沙过滤室沉淀的泥沙也可以通过水泵定期把其送回曝气处理室;其中储水室中的水也可以通过水泵把其送入泥沙过滤室，通过干净的水来对泥沙过滤室、臭氧净化室、活性炭过滤室进行冲洗。
