申请日2019.06.21
公开(公告)日2019.08.16
IPC分类号C02F9/14
摘要

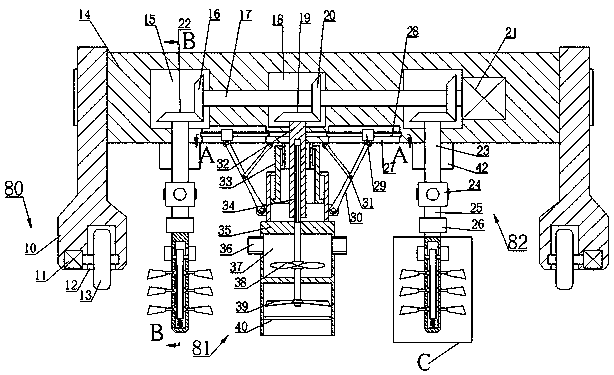

本发明公开了一种用于污水治理的需氧生物供氧的曝气装置，包括左右对称设置的支撑柱，左右所述支撑柱之间固定安装支撑臂，所述车轮空间设置在所述支撑柱底面上并且开口向下，所述车轮空间一侧内壁内固定安装所述行走电机，启动行走电机时，行走电机带动车轮转动，使整个曝气装置可以进行移动。当启动搅动电机时，搅动电机带动第二锥齿轮转动，第二锥齿轮转动第一搅动片转动，使污水飞溅起来，进行供氧，可以根据实际的情况，对污水池内的污水进行曝气处理，同时增加对水面进行吹气，使搅动的污水含氧量增加，可以对污水的内部进行搅动，增加了泥沙沉降的效果，搅动片可以被收起来，减少空间的占用。
权利要求书
1.一种用于污水治理的需氧生物供氧的曝气装置，包括左右对称设置的支撑柱，其特征在于：左右所述支撑柱之间固定安装支撑臂，所述支撑臂和所述支撑柱上设有支撑整个曝气装置的支撑部件，所述支撑臂上设有可以使污水进行曝气的曝气部件;
所述曝气部件包括固定安装在所述支撑臂底面上的伸缩节，所述伸缩节底面上固定安装分隔箱，所述分隔箱内设有扇叶腔，所述扇叶腔内转动安装花键轴，所述花键轴上固定安装可以使污水飞溅起来的进行增加氧含量的第一搅动片，所述曝气部件左右两侧对称设有可以对污水进行搅动的搅动部件;
所述搅动部件包括转动安装在所述支撑臂上的第二齿轮轴，所述第二齿轮轴上固定安装万向节，所述万向节上固定安装叶片轴，所述叶片轴上铰接安装可以使污水搅动进行取出水中砂砾的第二搅动片，所述第二搅动片在对污水进行搅动完成后可以收起来。
2.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述支撑部件包括车轮空间、行走电机、车轮，所述车轮空间设置在所述支撑柱底面上并且开口向下，所述车轮空间一侧内壁内固定安装所述行走电机，所述行走电机输出轴上固定连接所述车轮。
3.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述曝气部件还包括第一齿轮腔、第二齿轮腔、搅动电机、搅动电机轴、第一锥齿轮、第一齿轮轴、第二锥齿轮、所述第一齿轮腔设置在所述支撑臂内，所述第一齿轮腔左右两侧对称设有所述第二齿轮腔，所述右侧的第二齿轮腔右侧内壁上固定安装所述搅动电机，所述搅动电机输出轴上固定安装所述搅动电机轴，所述搅动电机轴贯穿所述第二齿轮腔和第一齿轮腔，所述搅动电机轴上固定安装所述第一锥齿轮，所述第一齿轮腔下侧内壁与所述支撑臂下侧面之间转动安装所述第一齿轮轴，所述第一齿轮轴上固定安装第二锥齿轮，所述第二锥齿轮与 所述第一锥齿轮啮合，所述第一齿轮轴与所述花键轴花键安装。
4.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述伸缩节设有三节，所述三节伸缩节之间互相滑动安装，所述支撑臂底面上左右对称设有开口向下的滑动空间，所述第一齿轮轴后侧固定安装伸缩电机，所述伸缩电机输出轴上固定安装螺纹轴，所述螺纹轴贯穿所述滑动空间，所述螺纹轴上设有螺纹，所述伸缩电机左侧所述螺纹轴的螺纹旋向和所述伸缩电机右侧所述螺纹轴的螺纹旋向相反，所述螺纹轴上螺纹安装螺纹滑块，所述螺纹滑块与所述滑动空间滑动安装，所述螺纹滑块上铰接安装推动连杆，所述推动连杆与所述最下侧的伸缩节之间铰接安装，所述支撑臂上铰接安装辅助杆，所述辅助杆与所述推动连杆铰接安装。
5.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述花键轴上固定安装扇叶，所述扇叶腔左右内壁与所述分隔箱左右面之间设有连通的进风口，所述扇叶腔内固定安装分隔网。
6.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述搅动部件还包括第三锥齿轮、第四锥齿轮，所述第三锥齿轮固定左右对称安装在所述搅动电机轴上，所述第二齿轮轴向上延伸贯穿所述第二齿轮腔底壁，所述第二齿轮腔上固定安装所述第四锥齿轮，所述第四锥齿轮与所述第三锥齿轮啮合。
7.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述叶片轴上设有滑动腔，所述滑动腔内设有滑杆，所述叶片轴上滑动安装滑套，所述滑套与所述滑杆固定连接，所述滑杆底面与所述滑动腔底壁之间固定安装拉动弹簧，所述滑杆上设有齿条，所述第二搅动片上设有一部分齿轮，所述第二搅动片上的齿轮与所述滑杆上的齿条啮合。
8.根据权利要求1所述的一种用于污水治理的需氧生物供氧的曝气装置，其特征在于：所述支撑臂底面上左右对称固定安装收纳杆，所述收纳杆与所述第二齿轮轴转动安装，所述收纳杆底面上固定安装卡紧块，所述卡紧块上铰接安装液压杆，所述叶片轴上转动安装连接套，所述连接套与所述液压杆铰接安装。
说明书
一种用于污水治理的需氧生物供氧的曝气装置
技术领域
本发明涉及污水治理领域，具体为一种用于污水治理的需氧生物供氧的曝气装置。
背景技术
曝气指的是用向水中充气或机械搅动等方法增加水与空气接触面积，增强水质混匀程度，保证池内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用，是污水需氧生物处理的中间工艺。
目前在使用机械搅动的方法进行曝气的设备，在使用时仅仅只能够对一部分的水域进行搅动，不能对污水的氧气的含量进一步的增加，在进行工作时，搅动的区域只能够局限与水面的部分，不能够对污水的内部进行搅动，使污水中的泥沙进行沉降，使用完成后，装置的搅动片不能够进行收起来，占用空间大。
发明内容
本发明的目的在于提供一种用于污水治理的需氧生物供氧的曝气装置，用于克服现有技术中的上述缺陷。
根据本发明的实施例的一种用于污水治理的需氧生物供氧的曝气装置， 包括左右对称设置的支撑柱，左右所述支撑柱之间固定安装支撑臂，所述支撑臂和所述支撑柱上设有支撑整个曝气装置的支撑部件，所述支撑臂上设有可以使污水进行曝气的曝气部件，所述曝气部件包括固定安装在所述支撑臂底面上的伸缩节，所述伸缩节底面上固定安装分隔箱，所述分隔箱内设有扇叶腔，所述扇叶腔内转动安装花键轴，所述花键轴上固定安装可以使污水飞溅起来的进行增加氧含量的第一搅动片，所述曝气部件左右两侧对称设有可以对污水进行搅动的搅动部件，所述搅动部件包括转动安装在所述支撑臂上的第二齿轮轴，所述第二齿轮轴上固定安装万向节，所述万向节上固定安装叶片轴，所述叶片轴上铰接安装可以使污水搅动进行取出水中砂砾的第二搅动片，所述第二搅动片在对污水进行搅动完成后可以收起来。
在上述技术方案基础上，所述支撑部件包括车轮空间、行走电机、车轮，所述车轮空间设置在所述支撑柱底面上并且开口向下，所述车轮空间一侧内壁内固定安装所述行走电机，所述行走电机输出轴上固定连接所述车轮。
在上述技术方案基础上，所述曝气部件还包括第一齿轮腔、第二齿轮腔、搅动电机、搅动电机轴、第一锥齿轮、第一齿轮轴、第二锥齿轮、所述第一齿轮腔设置在所述支撑臂内，所述第一齿轮腔左右两侧对称设有所述第二齿轮腔，所述右侧的第二齿轮腔右侧内壁上固定安装所述搅动电机，所述搅动电机输出轴上固定安装所述搅动电机轴，所述搅动电机轴贯穿所述第二齿轮腔和第一齿轮腔，所述搅动电机轴上固定安装所述第一锥齿轮，所述第一齿轮腔下侧内壁与所述支撑臂下侧面之间转动安装所述第一齿轮轴，所述第一齿轮轴上固定安装第二锥齿轮，所述第二锥齿轮与 所述第一锥齿轮啮合，所述第一齿轮轴与所述花键轴花键安装。
在上述技术方案基础上，所述伸缩节设有三节，所述三节伸缩节之间互相滑动安装，所述支撑臂底面上左右对称设有开口向下的滑动空间，所述第一齿轮轴后侧固定安装伸缩电机，所述伸缩电机输出轴上固定安装螺纹轴，所述螺纹轴贯穿所述滑动空间，所述螺纹轴上设有螺纹，所述伸缩电机左侧所述螺纹轴的螺纹旋向和所述伸缩电机右侧所述螺纹轴的螺纹旋向相反，所述螺纹轴上螺纹安装螺纹滑块，所述螺纹滑块与所述滑动空间滑动安装，所述螺纹滑块上铰接安装推动连杆，所述推动连杆与所述最下侧的伸缩节之间铰接安装，所述支撑臂上铰接安装辅助杆，所述辅助杆与所述推动连杆铰接安装。
在上述技术方案基础上，所述花键轴上固定安装扇叶，所述扇叶腔左右内壁与所述分隔箱左右面之间设有连通的进风口，所述扇叶腔内固定安装分隔网。
在上述技术方案基础上，所述搅动部件还包括第三锥齿轮、第四锥齿轮，所述第三锥齿轮固定左右对称安装在所述搅动电机轴上，所述第二齿轮轴向上延伸贯穿所述第二齿轮腔底壁，所述第二齿轮腔上固定安装所述第四锥齿轮，所述第四锥齿轮与所述第三锥齿轮啮合。
在上述技术方案基础上，所述叶片轴上设有滑动腔，所述滑动腔内设有滑杆，所述叶片轴上滑动安装滑套，所述滑套与所述滑杆固定连接，所述滑杆底面与所述滑动腔底壁之间固定安装拉动弹簧，所述滑杆上设有齿条，所述第二搅动片上设有一部分齿轮，所述第二搅动片上的齿轮与所述滑杆上的齿条啮合。
在上述技术方案基础上，所述支撑臂底面上左右对称固定安装收纳杆，所述收纳杆与所述第二齿轮轴转动安装，所述收纳杆底面上固定安装卡紧块，所述卡紧块上铰接安装液压杆，所述叶片轴上转动安装连接套，所述连接套与所述液压杆铰接安装。
本发明的有益效果是：本发明可以根据实际的情况，对污水池内的污水进行曝气处理，在进行工作时，对水面进行搅动，使污水的含氧量增加，同时增加对水面进行吹气，使搅动的污水含氧量增加，可以对污水的内部进行搅动，将水面上的搅动和内部对泥沙沉降的搅动分开，增加了泥沙沉降的效果，在工作完成后，搅动片可以被收起来，减少空间的占用，值得推广。
