申请日2019.06.12
公开(公告)日2019.10.22
IPC分类号E03F5/04; E03F5/14
摘要
本发明适用于雨水口技术领域，提供了一种用于雨水口的截污净化装置，包括支撑框架、与支撑框架相连的截污挂篮组件和设置于截污挂篮组件中的净化滤芯，截污挂篮组件上开设有若干排水孔。本发明通过支撑框架可将截污挂篮组件支撑，截污挂篮组件可挂设在雨水口中，并通过雨水篦将雨水口的开口端遮盖。污水首先经过雨水篦的一次截污处理，可将大型污染物进行有效拦截;经过一次截污后的污水又经截污挂篮组件进行二次截污处理，可将小型污染物进行有效拦截;通过二次截污处理，可有效提高对污水的截污效果。通过在截污挂篮组件的容置腔室中设置净化滤芯，净化滤芯可将污水中的有毒有害物质吸收，进而对污水进行有效净化处理。
权利要求书
1.用于雨水口的截污净化装置，其特征在于，包括：
截污挂篮组件，用于安装在所述雨水口中，以对污水进行截污处理，所述截污挂篮组件具有容置腔室;
净化滤芯，安装于所述容置腔室中，用于净化所述污水;
支撑框架，与所述截污挂篮组件相连，安装于所述截污挂篮组件的上端;
其中，所述截污挂篮组件上开设有若干用于供所述净化滤芯净化后的污水排出的排水孔。
2.如权利要求1所述的用于雨水口的截污净化装置，其特征在于：所述截污挂篮组件包括安装于所述支撑框架上的下层截污挂篮和设于所述下层截污挂篮中并与该下层截污挂篮可拆卸连接的上层截污挂篮，所述净化滤芯设于所述上层截污挂篮的底面与所述下层截污挂篮的底面之间;若干所述排水孔包括开设于所述上层截污挂篮之底面的多个出水孔和开设于所述下层截污挂篮之底面的多个渗水孔。
3.如权利要求2所述的用于雨水口的截污净化装置，其特征在于：所述上层截污挂篮的开口端之四角处分别开设有溢流口。
4.如权利要求2所述的用于雨水口的截污净化装置，其特征在于：所述下层截污挂篮的四周侧壁上分别开设有溢流窗口。
5.如权利要求2所述的用于雨水口的截污净化装置，其特征在于：各所述渗水孔的孔径大于各所述出水孔的孔径。
6.如权利要求2所述的用于雨水口的截污净化装置，其特征在于：所述上层截污挂篮和所述下层截污挂篮均为由玻璃纤维材料制成的防火布。
7.如权利要求4所述的用于雨水口的截污净化装置，其特征在于：所述用于雨水口的截污净化装置还包括用于遮盖各所述溢流窗口的盖帘，各所述盖帘安装于所述下层截污挂篮的对应侧壁上。
8.如权利要求1所述的用于雨水口的截污净化装置，其特征在于：所述支撑框架包括围合成方形的若干伸缩杆和将相邻两根所述伸缩杆连接的连接板，所述截污挂篮组件之开口端的周边套设于各所述伸缩杆上。
9.如权利要求8所述的用于雨水口的截污净化装置，其特征在于：各所述伸缩杆包括第一连接杆、第二连接杆和将所述第一连接杆的一端与所述第二连接杆的对应端连接固定的固定箍，所述第一连接杆的另一端与对应所述连接板相连，所述第二连接杆的另一端与对应所述连接板相连。
10.如权利要求1-9任一项所述的用于雨水口的截污净化装置，其特征在于：所述净化滤芯包括滤包和设置于所述滤包中的滤料，所述滤包上开设有若干用于供污水进出的渗透孔。
说明书
用于雨水口的截污净化装置
技术领域
本发明属于雨水口技术领域，更具体地说，是涉及一种用于雨水口的截污净化装置。
背景技术
雨水口是在雨水管渠或合流管渠上收集污水的构筑物，路面上的污水可从雨水口排入至地下管道中。目前，雨水口上往往设置有雨水篦，雨水篦上开设有若干供污水流过的通孔，雨水篦可将路面上的树叶、塑料袋等大型污染物进行拦截，可有效防止大型污染物将地下管道堵死等情况。
然而，通过雨水篦虽然能起到一定拦截大型污染物的作用，但是一些体积较小的污染物，如小碎石、泥土残渣、剩菜剩饭等依旧会穿过雨水篦并进入地下管道中，依旧存在堵死地下管道的风险。而且，雨水篦不能对污水进行有效地净化处理，流入雨水口的水质污染程度高，若不及时处理，污水中的细菌繁殖，会严重影响后续的污水净化，对环境及人们生活造成影响。
发明内容
本发明的目的在于提供一种用于雨水口的截污净化装置，以解决现有技术中存在的雨水篦拦截污染物的效果差，且无法对污水进行净化处理的问题。
为实现上述目的，本发明采用的技术方案是：提供一种用于雨水口的截污净化装置，包括：
截污挂篮组件，用于安装在所述雨水口中，以对污水进行截污处理，所述截污挂篮组件具有容置腔室;
净化滤芯，安装于所述容置腔室中，用于净化所述污水;
支撑框架，与所述截污挂篮组件相连，安装于所述截污挂篮组件的上端;
其中，所述截污挂篮组件上开设有若干用于供所述净化滤芯净化后的污水排出的排水孔。

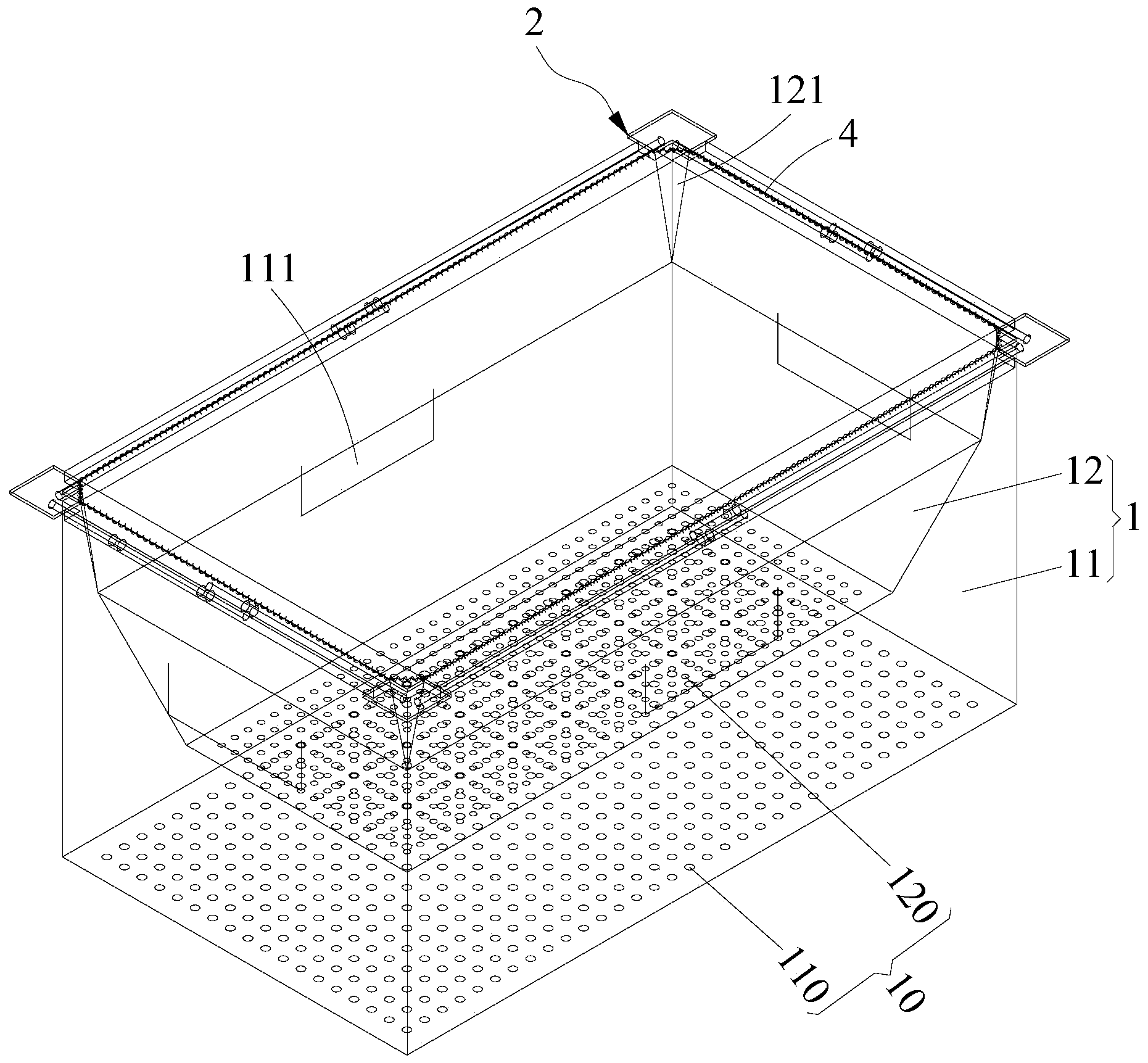

进一步地，所述截污挂篮组件包括安装于所述支撑框架上的下层截污挂篮和设于所述下层截污挂篮中并与该下层截污挂篮可拆卸连接的上层截污挂篮，所述净化滤芯设于所述上层截污挂篮的底面与所述下层截污挂篮的底面之间;若干所述排水孔包括开设于所述上层截污挂篮之底面的多个出水孔和开设于所述下层截污挂篮之底面的多个渗水孔。
进一步地，所述上层截污挂篮的开口端之四角处分别开设有溢流口。
进一步地，所述下层截污挂篮的四周侧壁上分别开设有溢流窗口。
进一步地，各所述渗水孔的孔径大于各所述出水孔的孔径。
进一步地，所述上层截污挂篮和所述下层截污挂篮均为由玻璃纤维材料制成的防火布。
进一步地，所述用于雨水口的截污净化装置还包括用于遮盖各所述溢流窗口的盖帘，各所述盖帘安装于所述下层截污挂篮的对应侧壁上。
进一步地，所述支撑框架包括围合成方形的若干伸缩杆和将相邻两根所述伸缩杆连接的连接板，所述截污挂篮组件之开口端的周边套设于各所述伸缩杆上。
进一步地，各所述伸缩杆包括第一连接杆、第二连接杆和将所述第一连接杆的一端与所述第二连接杆的对应端连接固定的固定箍，所述第一连接杆的另一端与对应所述连接板相连，所述第二连接杆的另一端与对应所述连接板相连。
进一步地，所述净化滤芯包括滤包和设置于所述滤包中的滤料，所述滤包上开设有若干用于供污水进出的渗透孔。
本发明提供的用于雨水口的截污净化装置的有益效果在于：与现有技术相比，本发明通过支撑框架可将截污挂篮组件支撑，截污挂篮组件可挂设在雨水口中，并通过雨水篦将雨水口的开口端遮盖。污水首先经过雨水篦的一次截污处理，可将大型污染物进行有效拦截;经过一次截污后的污水又经截污挂篮组件进行二次截污处理，可将小型污染物进行有效拦截;通过二次截污处理，可有效提高对污水的截污效果。通过在截污挂篮组件的容置腔室中设置净化滤芯，净化滤芯可将污水中的有毒有害物质吸收，进而对污水进行有效净化处理;经截污净化后的污水可从排水孔流入地下管道中。（发明人许勇锋）
