申请日2019.01.08
公开(公告)日2019.11.12
IPC分类号C02F9/14; C02F101/16; C02F101/10
摘要
本实用新型公开了一种磁混凝澄清与反硝化滤池组合式污水处理装置，位于污水处理流程的末端，包括依上下游顺序设置的第一处理单元和第二处理单元，第一处理单元包括依上下游顺序设置的投加混凝剂的混合区、投加磁粉的磁粉投加区、投加絮凝剂的絮凝区和沉淀区;混合区、磁粉投加区和絮凝区之间以溢流板分隔，絮凝区的底部侧方开口连通至沉淀区的侧方中部;第二处理单元包括上游侧的反硝化滤池，反硝化滤池的上游连接至沉淀区的下游，反硝化滤池的下游连接反洗清水池。本实用新型的有益效果是：可设置在传统污水处理单元的后方，对经过传统方式处理后的水进行进一步的脱磷除氮处理，达到更高的排放标准，满足更高的排放要求。
权利要求书

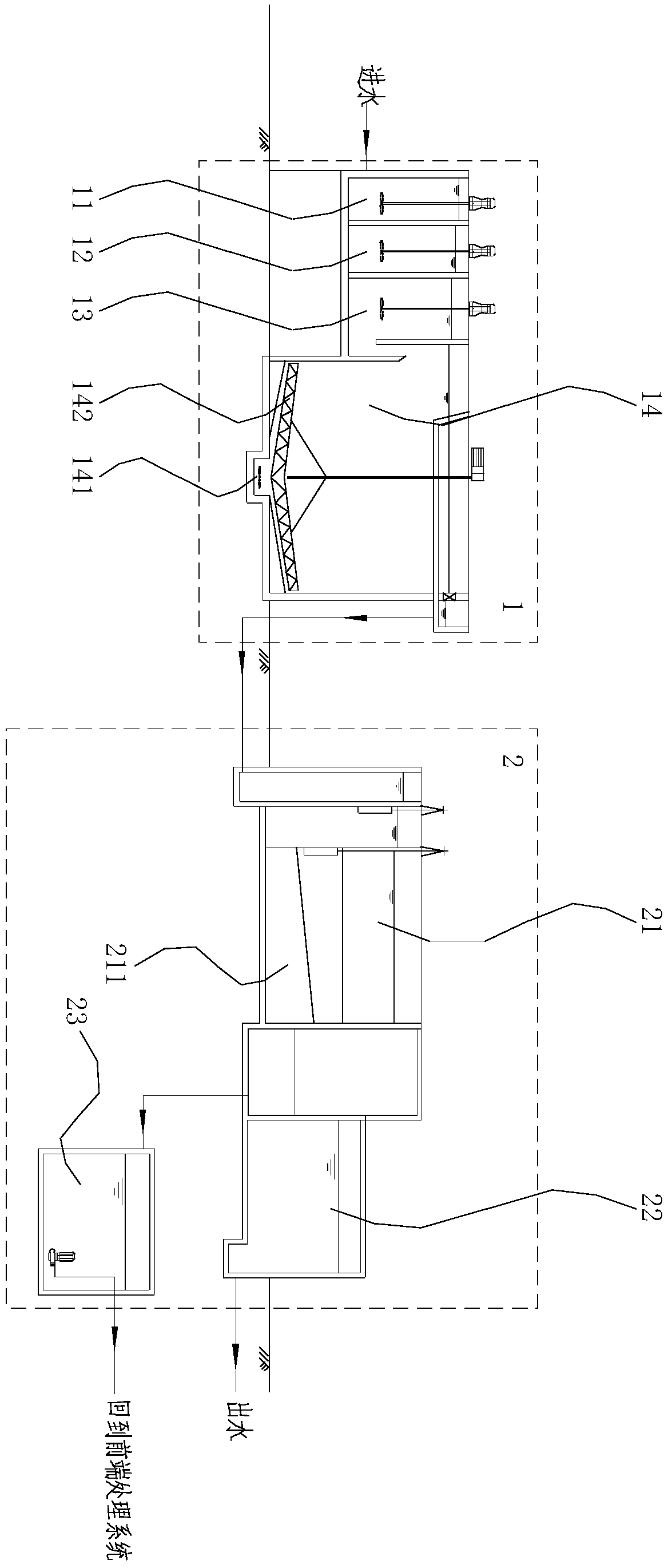

1.一种磁混凝澄清与反硝化滤池组合式污水处理装置，位于污水处理流程的末端，包括依上下游顺序设置的第一处理单元(1)和第二处理单元(2)，其特征是，第一处理单元包括依上下游顺序设置的投加混凝剂的混合区(11)、投加磁粉的磁粉投加区(12)、投加絮凝剂的絮凝区(13)和沉淀区(14);混合区、磁粉投加区和絮凝区之间以溢流板分隔，絮凝区的底部侧方开口连通至沉淀区的侧方中部;第二处理单元包括上游侧的反硝化滤池(21)，反硝化滤池的上游连接至沉淀区的下游，反硝化滤池的下游连接反洗清水池(22)。
2.根据权利要求1所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，沉淀区的底部设有污泥收集区(141)，污泥收集区通过管道、阀门和泵连通至磁粉投加区。
3.根据权利要求1或2所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，混合区、磁粉投加区、絮凝区内均设有搅拌器。
4.根据权利要求1或2所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，沉淀区内设有刮泥机(142)。
5.根据权利要求1或2所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，反硝化滤池的下游还连接有反洗废水池(23)，反洗废水池通过管道、阀门和泵连通至污水处理流程的前端。
6.根据权利要求1或2所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，反硝化滤池内设置有滤料层(211)，所述滤料层为粒径为2~4mm的石英砂和/或粒径为8~40mm的天然鹅卵石。
7.根据权利要求6所述的一种磁混凝澄清与反硝化滤池组合式污水处理装置，其特征是，反硝化滤池设置有对滤料层进行反冲洗的反冲洗模块。
说明书
磁混凝澄清与反硝化滤池组合式污水处理装置
技术领域
本实用新型涉及水处理技术领域，具体是一种磁混凝澄清与反硝化滤池组合式污水处理装置，一般可应用在市政污水处理工艺中。
背景技术
水资源是人类赖以生存的最重要资源，然而随着我国经济的发展和人口的增多，水污染的加剧，水与人之间的矛盾更加突出，如何更好地利用水资源、保护水资源已经成为我们亟待解决的问题之一。污水处理厂作为污水处理的最重要的设施越来越受到人们的关注，充分发挥污水处理厂的作用才能有效地减轻水环境的压力，实现资源环境可持续发展。常见的污水处理工艺例如中国专利文献CN207943922U于2018年10月9日公开了“基于AB工艺实现能量回收的污水处理系统”，包括：格栅、沉砂池、A段曝气池、沉淀池、厌氧池、缺氧池、好氧池、第二沉淀池、污泥浓缩脱水装置、污泥消化装置和沼气储罐，各池体经管路连接成能实现AB工艺的处理系统。该处理系统通过设置有机连接的格栅、沉砂池、A段曝气池、沉淀池、厌氧池、缺氧池、好氧池、第二沉淀池、污泥浓缩脱水装置、污泥消化装置和沼气储罐，优化改进B段工艺，实现污水脱氮除磷的同时对两段生化法产生的污泥加以浓缩、脱水、厌氧消化，实现能量的最大化回收利用，降低污水处理厂的能耗，实现了污水处理厂节能减排降耗。目前，水处理排放的执行标准由原来的《城镇污水处理厂污染物排放标准》GB18918-2002中的一级B标准提升为一级A或者更高标准，前述传统的城市污水处理厂由于设计原因，原有的处理单元已无法满足更高的排放标准。如果推倒现有设施重新建设，显然在经济成本和建设周期上无法满足需求。有必要在原有污水处理单元上加装相应的处理模块，以提升处理能力和处理效果。
发明内容
为了克服上述技术问题，本实用新型提供了一种磁混凝澄清与反硝化滤池组合式污水处理装置，可设置在传统污水处理单元的后方，对经过传统方式处理后的水进行进一步的脱磷除氮处理，达到更高的排放标准，满足更高的排放要求。
为了实现发明目的，本实用新型采用如下技术方案：一种磁混凝澄清与反硝化滤池组合式污水处理装置，位于污水处理流程的末端，包括依上下游顺序设置的第一处理单元和第二处理单元，第一处理单元包括依上下游顺序设置的投加混凝剂的混合区、投加磁粉的磁粉投加区、投加絮凝剂的絮凝区和沉淀区;混合区、磁粉投加区和絮凝区之间以溢流板分隔，絮凝区的底部侧方开口连通至沉淀区的侧方中部;第二处理单元包括上游侧的反硝化滤池，反硝化滤池的上游连接至沉淀区的下游，反硝化滤池的下游连接反洗清水池。
本方案设计的磁混凝澄清与反硝化滤池组合式污水处理装置，主要安装在污水处理厂现有处理环节的末端，污水经过前道处理后，至此已经完成了几乎所有的处理步骤，仅在氮、磷的处理上尚未达标。本装置包括前后两个处理单元，第一处理单元为磁混凝澄清单元，主要为了处理磷超标，第二处理单元为反硝化处理单元，主要为了处理氮超标。本方案的第一处理单元从上游至下游依次包括混合区、磁粉投加区、絮凝区和沉淀区，其中混合区投加混凝剂，与原水中悬浮物、胶体等物质产生急剧、充分的混合，使胶体脱稳并形成絮体。磁粉投加区内投加磁粉，同时配合高浓度泥渣回流形成污泥捕捉层，增大絮体比重促使其快速沉淀。絮凝区内投加絮凝剂，使混合过程产生的细小絮体接触碰撞形成较大的絮体颗粒。沉淀区中处理水自下而上流动，絮体受到重力作用向下沉淀，沉淀过程中互相妨碍、干扰，形成一个整体向下沉淀，与澄清水之间形成清晰的固液界面，实现泥水分离，澄清水通过池顶溢流堰溢流出水。污水通过第一处理单元去除大部分磷、悬浮物以及部分有机物。第二处理单元的上游为反硝化滤池，反硝化滤池的上游连接至沉淀区的下游，反硝化滤池的下游连接反洗清水池。反硝化滤池单元是集生物脱氮及过滤功能合二为一的处理单元，可去除SS、TN。经过反硝化滤池单元的处理，污水的氮指标也达标，即可由反洗清水池安全排放。其中，第一处理单元的混合区、磁粉投加区和絮凝区之间以溢流板分隔，絮凝区的底部侧方开口连通至沉淀区的侧方中部，这样的设计可以使含有絮体颗粒的水在沉淀区中实现有效的上下分层。
作为优选，沉淀区的底部设有污泥收集区，污泥收集区通过管道、阀门和泵连通至磁粉投加区。絮体颗粒在进入沉淀区后，逐渐沉淀至底部的污泥收集区，这些污泥和磁粉的混合物可以被收集起来，通过必要的手段将磁粉与污泥分离后，磁粉再次添加进磁粉投加区内，污泥则收集后集中处置。这样的设计可以减少磁粉的损耗，降低处理成本。
作为优选，混合区、磁粉投加区、絮凝区内均设有搅拌器。搅拌器可以增加水体扰动，加快反应速度，提高处理效率。
作为优选，沉淀区内设有刮泥机。刮泥机可以提高沉淀区底部的污泥收集速度。
作为优选，反硝化滤池的下游还连接有反洗废水池，反洗废水池通过管道、阀门和泵连通至污水处理流程的前端。反洗废水池可用于存放反洗废水，并且重新回到前端处理系统，实现整个系统的零排放。
作为优选，反硝化滤池内设置有滤料层，所述滤料层为粒径为2~4mm的石英砂和/或粒径为8~40mm的天然鹅卵石。选择合适粒径的石英砂和/或天然鹅卵石做滤料，材料成本低，易清洗。
作为优选，反硝化滤池设置有对滤料层进行反冲洗的反冲洗模块。反冲洗模块通过管道通入清水和/或压缩空气，对滤料层进行冲洗，去除截留的固体物，使滤料层重新恢复最佳的过滤效果。清水可以来自反洗清水池，压缩空气可以来自压缩机，然后配以必要的管道、泵、冲洗嘴等设施，具体可由本领域技术人员按需设置。
综上所述，本实用新型的有益效果是：可设置在传统污水处理单元的后方，对经过传统方式处理后的水进行进一步的脱磷除氮处理，达到更高的排放标准，满足更高的排放要求。（发明人施园;赖春芳;方超;陈林华）
