申请日2019.09.05
公开(公告)日2019.11.15
IPC分类号C02F9/14
摘要
本发明提供了一种黑水、灰水一体化污水处理池，所述一体化污水处理池的内腔内设置有隔板，所述隔板将所述一体化污水处理池的内腔分隔成一黑水化粪池和一灰水净化池;所述黑水化粪池上设置有供待处理黑水流入的黑水进水口，所述黑水化粪池的顶壁上设置有窗口;所述灰水净化池上设置有供待处理的灰水流入的灰水进水口，所述灰水净化池内设置有抽吸泵，所述抽吸泵被配置为将所述灰水净化池内的经沉淀处理后的灰水上清液抽出所述灰水净化池。本发明能够同步实现了对黑水、灰水的分类收集及分类处理，从而提升了生活污水的处理效率、降低了生活污水的处理成本。
权利要求书
1.一种黑水、灰水一体化污水处理池，其特征在于：
所述一体化污水处理池的内腔内设置有隔板，所述隔板将所述一体化污水处理池的内腔分隔成一黑水化粪池和一灰水净化池;
所述黑水化粪池上设置有供待处理的黑水流入的黑水进水口，所述黑水化粪池的顶壁上设置有窗口;
所述灰水净化池上设置有供待处理的灰水流入的灰水进水口，所述灰水净化池内设置有抽吸泵，所述抽吸泵被配置为将所述灰水净化池内的经沉淀处理后的灰水上清液抽出所述灰水净化池。
2.如权利要求1所述的一体化污水处理池，其特征在于：所述黑水化粪池的容积小于所述灰水净化池的容积。
3.如权利要求3所述的一体化污水处理池，其特征在于：所述黑水化粪池的容积为所述灰水净化池的容积的二分之一。
4.如权利要求2所述的一体化污水处理池，其特征在于：所述一体化污水处理池为长方形，所述隔板的延伸方向平行于所述一体化污水处理池的长度方向。
5.如权利要求4所述的一体化污水处理池，其特征在于，所述黑水化粪池内设置有至少一块垂直于所述隔板的化粪池隔板，所述至少一块化粪池隔板沿所述隔板的延伸方向将所述黑水化粪池分隔成至少两个化粪池格，其中：所述黑水进水口设置在靠近所述黑水化粪池的一端的化粪池格上，各所述化粪池格的顶壁上均对应设置有一个所述窗口，各所述化粪池隔板上均设置有若干溢流孔。
6.如权利要求4所述的一体化污水处理池，其特征在于，所述灰水净化池内设置有至少一块垂直于所述隔板的灰水池隔板，所述至少一块灰水池隔板沿所述隔板的延伸方向将所述灰水净化池分隔成至少两个灰水净化池格，其中：所述灰水进水口设置在靠近所述灰水净化池的一端的灰水净化池格上，所述抽吸泵设置于靠近所述灰水净化池的另一端的灰水净化池格内，各所述灰水池隔板上均设置有若干溢流孔。
7.如权利要求2所述的一体化污水处理池，其特征在于：所述一体化污水处理池为长方形，所述隔板包括沿所述一体化污水处理池的长度方向延伸的第一隔离部和沿所述水处理池的宽度方向延伸的与所述第一隔离部首尾相连的第二隔离部，所述隔板将所述一体化污水处理池分隔成矩形的所述黑水化粪池和“L”形的所述灰水净化池。
8.如权利要求7所述的一体化污水处理池，其特征在于：所述黑水化粪池内设置有至少一块垂直于所述第一隔离部的化粪池隔板，所述至少一块化粪池隔板沿所述第一隔离部的延伸方向将所述黑水化粪分隔成至少两个化粪池格，其中：所述黑水进水口设置在靠近所述黑水化粪池的一端的化粪池格上，各所述化粪池格上均对应设置有一个所述窗口，各所述化粪池隔板上均设置有若干溢流孔。
9.如权利要求7所述的一体化污水处理池，其特征在于：所述灰水净化池内设置有至少一块垂直于所述第一隔离部并与所述第一隔离部相接的灰水池隔板，所述至少一块灰水池隔板沿所述第一隔离部的延伸方向将所述灰水净化池分隔成至少两个灰水净化池格，其中：所述灰水进水口设置在靠近所述灰水净化池的一端的灰水净化池格上，所述抽吸泵设置于靠近所述灰水净化池的另一端的灰水净化池格内，各所述灰水池隔板上均设置有若干溢流孔。
10.如权利要求1所述的一体化污水处理池，其特征在于：所述黑水化粪池、所述灰水净化池内均设置有预警装置，在所述黑水化粪池、所述灰水净化池内的液面高度超过对应的预定阈值时，对应的所述预警装置发出报警信号。
说明书
黑水、灰水一体化污水处理池
技术领域
本发明涉及污水处理技术领域，尤其一种黑水、灰水一体化污水处理池。
背景技术
按发生源、有机物浓度的不同，生活污水分为黑水、灰水两类，其中：黑水指含有粪便物质的高浓度的生活污水，其发生源为马桶、便池;灰水是指淋浴过、洗涤过的低浓度的生活污水，其发生源为洗衣机、洗脸池、浴室、厨房等。
为了降低处理成本并实现农村生活污水的回收利用，目前生活污水的生态处理技术的一般思路是将生活污水统一收集后进行处理，其并不是按照生活污水发生源、污水浓度特征的不同进行分类收集、分类处理，因此其处理效果较差。例如公开号为CN1312231的专利，其将有机物浓度高的黑水和有机物浓度低的灰水一并导入至厌氧发酵池进行发酵后进行好氧处理。但是，大量的低浓度的灰水进入厌氧发酵池中必定会降低发酵效率。
鉴于现有技术中的上述技术问题，有必要对现有的生活污水处理方法进行改进，以实现黑水、灰水的分类收集及分类处理。
发明内容
为了实现对生活污水的分类收集及分类处理，本发明提供了一种黑水、灰水一体化污水处理池，其具体技术方案如下：
一种黑水、灰水一体化污水处理池，其内腔内设置有隔板，所述隔板将所述黑水、灰水一体化污水处理池的内腔分隔成一黑水化粪池和一灰水净化池;
所述黑水化粪池上设置有供待处理黑水流入的黑水进水口，所述黑水化粪池的顶壁上设置有窗口;
所述灰水净化池上设置有供待处理的灰水流入的灰水进水口，所述灰水净化池内设置有抽吸泵，所述抽吸泵被配置为将所述灰水净化池内的经沉淀处理后的灰水上清液抽出所述灰水净化池。
在一些实施例中，所述黑水化粪池的容积小于所述灰水净化池的容积。
在一些实施例中，所述黑水化粪池的容积为所述灰水净化池的容积的二分之一。
在一些实施例中，所述黑水、灰水一体化污水处理池为长方形，所述隔板的延伸方向平行于所述一体化污水处理池的长度方向。
在一些实施例中，所述黑水化粪池内设置有至少一块垂直于所述隔板的化粪池隔板，所述至少一块化粪池隔板沿所述隔板的延伸方向将所述黑水化粪池分隔成至少两个化粪池格，其中：所述黑水进水口设置在靠近所述黑水化粪池的一端的化粪池格上，各所述化粪池格的顶壁上均对应设置有一个所述窗口，各所述化粪池隔板上均设置有若干溢流孔。
在一些实施例中，所述灰水净化池内设置有至少一块垂直于所述隔板的灰水池隔板，所述至少一块灰水池隔板沿所述隔板的延伸方向将所述灰水净化池分隔成至少两个灰水净化池格，其中：所述灰水进水口设置在靠近所述灰水净化池一端的灰水净化池格上，所述抽吸泵设置于靠近所述灰水净化池的另一端的灰水净化池格内，各所述灰水池隔板上均设置有若干溢流孔。

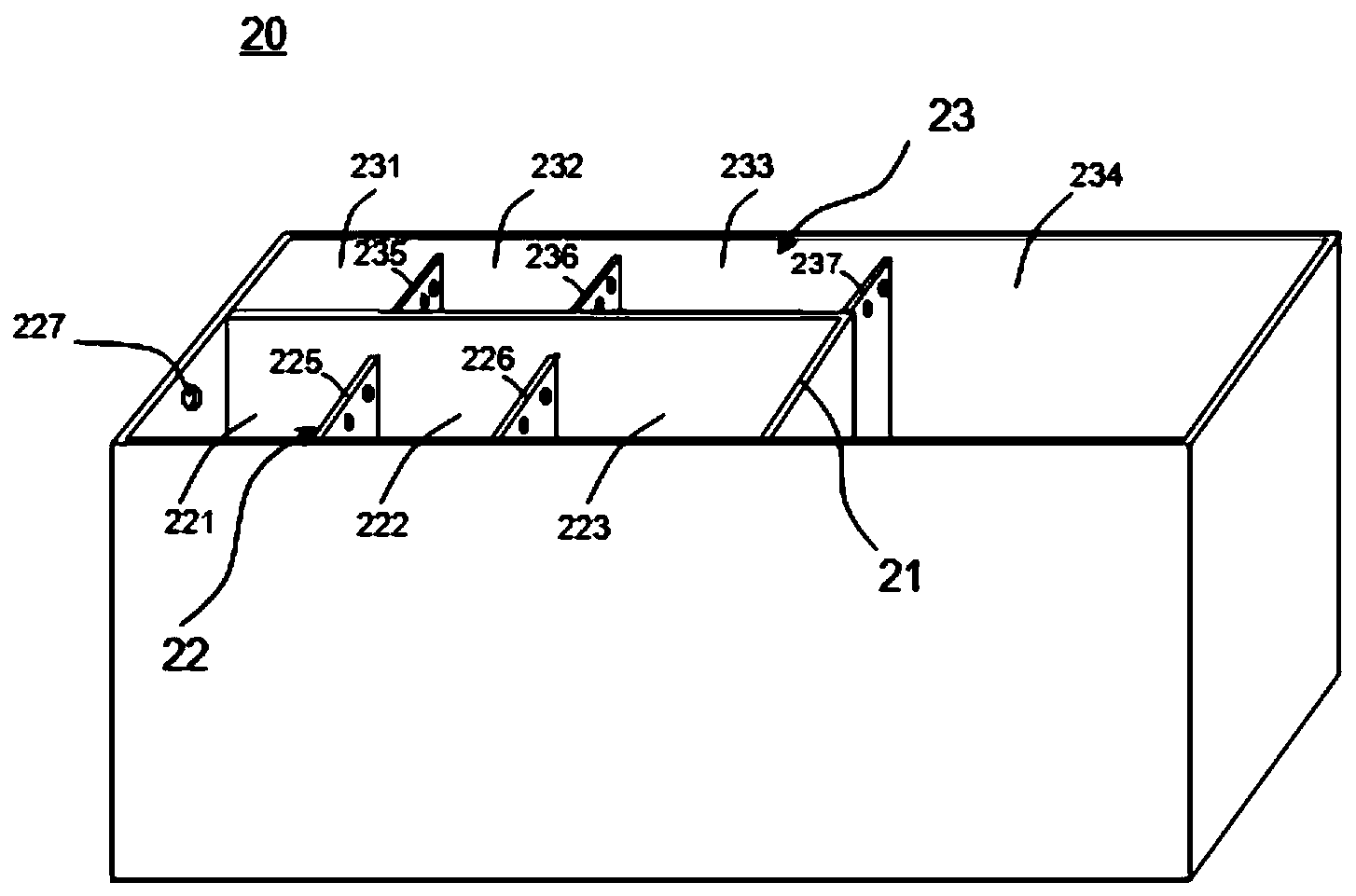

在一些实施例中，所述黑水、灰水一体化污水处理池为长方形，所述隔板包括沿所述一体化污水处理池的长度方向延伸的第一隔离部和沿所述水处理池的宽度方向延伸的与所述第一隔离部首尾相连的第二隔离部，所述隔板将所述黑水、灰水一体化污水处理池分隔成矩形的所述黑水化粪池和“L”形的所述灰水净化池。
在一些实施例中，所述黑水化粪池内设置有至少一块垂直于所述第一隔离部的化粪池隔板，所述至少一块化粪池隔板沿所述第一隔离部的延伸方向将所述黑水化粪分隔成至少两个化粪池格，其中：所述黑水进水口设置在靠近所述黑水化粪池的一端的化粪池格上，各所述化粪池格的顶壁上均对应设置有一个所述窗口，各所述化粪池隔板上均设置有若干溢流孔。
在一些实施例中，所述灰水净化池内设置有至少一块垂直于所述第一隔离部并与所述第一隔离部相接的灰水池隔板，所述至少一块灰水池隔板沿所述第一隔离部的延伸方向将所述灰水净化池分隔成至少两个灰水净化池格，其中：所述灰水进水口设置在靠近所述灰水净化池的一端的灰水净化池格上，所述抽吸泵设置于靠近所述灰水净化池的另一端的灰水净化池格内，各所述灰水池隔板上均设置有若干溢流孔。
在一些实施例中，所述黑水化粪池、所述灰水净化池内均设置有预警装置，在所述黑水化粪池、所述灰水净化池内的液面高度超过对应的预定阈值时，对应的所述预警装置发出报警信号。
本发明提供的一体化污水处理池，其能够同步实现了对黑水、灰水的分类收集及分类处理，从而提升了生活污水的处理效率、降低了生活污水的处理成本。（发明人陈春虹;蒯琳萍;赵勇;林宸恺;李新辰）
