公布日：2022.06.03
申请日：2020.12.01
分类号：C02F7/00(2006.01)I
摘要
本发明提供一种离子叠加纳米曝气污水处理装置，包括超微纳米曝气装置，离子发生器和风机，超微纳米曝气装置底设有支架，支架上安装由对角斜杆，对角斜杆、支架底杆与侧杆之间形成斜方，支架顶端侧壁上安装有浮筒，支架顶端安装有支撑板，支撑板设有两块，两块支撑板分别安装有离子发生器和风机；风机连接三通管，超微纳米曝气装置上设有直管进气口，离子发生器侧壁安装有两个宝塔接头，风机经三通管与直管进气口之间设有主气管、与其一宝塔接头设有进气管，另一宝塔接头与超微纳米曝气装置之间设有离子气体导管。本发明结构简易，且能快速、有效降解污染物和有害物质。
权利要求书
1.一种离子叠加纳米曝气污水处理装置，其特征在于，包括超微纳米曝气装置(1)，离子发生器(2)和风机(3)，所述超微纳米曝气装置(1)底设有支架(4)，支架(4)上安装由对角斜杆(5)，对角斜杆(5)、支架(4)底杆与侧杆之间形成斜方(6)，支架(4)顶端侧壁上安装有浮筒(7)，支架顶端安装有支撑板(8)，支撑板(8)设有两块，两块所述支撑板(8)分别安装有离子发生器(2)和风机(3)；风机(3)连接三通管，超微纳米曝气装置(1)上设有直管进气口，离子发生器(2)侧壁安装有两个宝塔接头，风机(3)经三通管与直管进气口之间设有主气管(9)、与其一宝塔接头设有进气管(11)，另一宝塔接头与超微纳米曝气装置(1)之间设有离子气体导管(10)。
2.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：所述超微纳米曝气装置(1)包括曝气主管(101)和超微纳米曝气增氧格(102)。
3.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：所述浮筒(7)为内部空心结构。
4.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：主气管(9)与直管进气口之间设有滤网或滤袋。
5.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：所述风机(2)外部设有防护罩(12)。
6.根据权利要求5所述的离子叠加纳米曝气污水处理装置，其特征在于：所述防护罩(12)固定安装在支撑板(8)上。
7.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：所述斜方(6)呈三棱柱型，斜方(6)底面和侧面无铁皮包被，其余面均包被有铁皮。
8.根据权利要求1所述的离子叠加纳米曝气污水处理装置，其特征在于：浮筒底部约1/3的部分及支架部分均处于水下。
发明内容

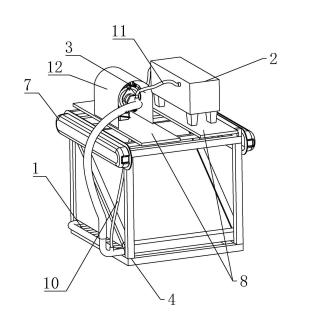

针对现有技术的上述缺陷，本发明提供一种离子叠加纳米曝气污水处理装置，包括超微纳米曝气装置1，离子发生器2和风机3，所述超微纳米曝气装置1底设有支架4，支架4上安装由对角斜杆5，对角斜杆5、支架4底杆与侧杆之间形成斜方6，支架4顶端侧壁上安装有浮筒7，支架顶端安装有支撑板8，支撑板8设有两块，两块所述支撑板8分别安装有离子发生器2和风机3；风机3连接三通管，超微纳米曝气装置1上设有直管进气口，离子发生器2侧壁安装有两个宝塔接头，风机3经三通管与直管进气口之间设有主气管9、与其一宝塔接头设有进气管11，另一宝塔接头与超微纳米曝气装置1之间设有离子气体导管10。
优选的，所述超微纳米曝气装置1包括曝气主管101和超微纳米曝气增氧格102。
优选的，所述浮筒7为内部空心结构。
优选的，主气管9与直管进气口之间设有滤网或滤袋。
优选的，所述风机2外部设有防护罩12。
优选的，所述防护罩12固定安装在支撑板8上。
优选的，所述斜方6呈三棱柱型，斜方6底面和侧面无铁皮包被，其余面均包被有铁皮。
优选的，浮筒7底部约1/3的部分及支架部分均处于水下
本发明的有益效果：结构简易，且能快速、有效降解污染物和有害物质。
（发明人：王震锋）
