高新多区域气排式污水处理系统

发布时间:2023-8-28 14:33:53  中国污水处理工程网

公布日:2022.04.15

申请日:2020.07.02

分类号:E03F1/00(2006.01)I;E03F3/02(2006.01)I

摘要

本发明提供了一种多区域气排式污水处理装置,包括:污水处理区域和通断机构,污水处理区域通过通断机构与排污管道相连通;污水调蓄区域,污水调蓄区域通过排空管与污水处理区域相连通;本发明有效的避免了现有技术中对于由污水处理区域输入的污水直接进入排污管道予以输出的结构设计所存在在雨天时极易造成自然水体严重污染,或者污水处理设施处理压力过大、资源浪费等技术缺陷,能够达到在不需要污水排放时对污水进行调蓄的技术效果,具有结构简单、操作方便及适用性广的特点。


权利要求书

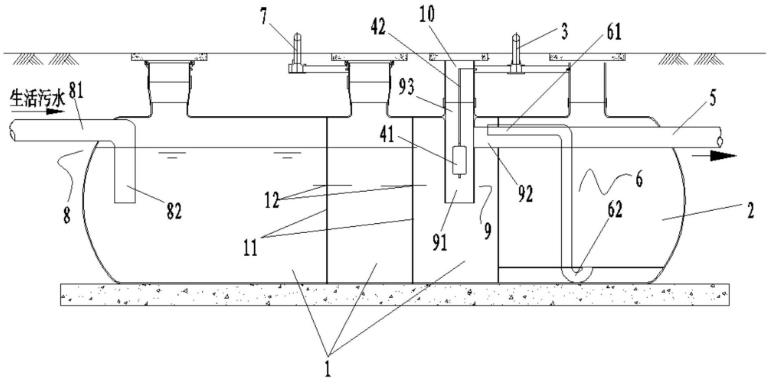

1.一种多区域气排式污水处理装置,其特征在于,所述装置包括:污水处理区域(1);污水调蓄区域(2),外接第一气源(3);通断机构(4),所述污水处理区域(1)通过所述通断机构(4)与排污管道(5)相连通;排空管(6),设置在所述污水调蓄区域(2)内,并与所述污水处理区域(1)相连通;其中,所述排空管(6)与所述污水处理区域(1)相连通部位处的高度,高于所述污水处理区域(1)和所述排污管道(5)相连通部位处的高度;在所述第二调蓄区域(2)进水时,所述通断机构(4)处于断开状态,所述第一调蓄区域(1)中的污水在重力作用下经所述排空管(6)流入所述污水调蓄区域(2)中;在所述污水调蓄区域(2)排水时,所述通断机构(4)处于导通状态,所述第二调蓄区域(2)中的污水在所述第一气源(3)充入的压缩空气作用下挤压所述污水经所述排空管(6)流入所述第一调蓄区域(1)中。

2.如权利要求1所述的装置,其特征在于:所述污水处理区域(1)外接第二气源(7);所述污水处理区域(1)连接一导通管(8),所述导通管(8)包括横向进水端(81)和纵向出水端(82),所述纵向出水端(82)置于所述污水处理区域(1)内,所述纵向出水端(82)的开口方向朝向所述污水处理区域(1)的底部方向;所述装置还包括:弯管(9),所述弯管(9)的第一个连通方向(91)通向所述污水处理区域(1),所述弯管(9)的第二个连通方向(92)通向所述排污管道(10),所述弯管(9)在所述第一个连通方向(91)上的管口标高低于所述弯管(9)在所述第二个连通方向(91)上的管口标高。

3.如权利要求2所述的装置,其特征在于,所述通断机构(4)包括:气囊(41),所述气囊(41)设置在所述弯管(9)内,并在与所述弯管(9)的所述第一个连通方向(91)相反的方向上设置有第一气管(42),以通过所述第一气管(42)外接所述第一气源(3)。

4.如权利要求2所述的装置,其特征在于:所述污水处理区域(1)中设置有至少一个隔板(11),所述隔板(11)将所述污水处理区域(1)划分为若干个子区域,所述弯管(9)设置在与所述污水调蓄区域(3)相邻的所述子区域中;每一个所述隔板(11)上设置有至少一个过水孔(12)。

5.如权利要求2所述的装置,其特征在于,所述排空管(6)包括:第一排空口(61)和第二排空口(62),所述排空管(6)通过所述第一排空口(61)与所述污水处理区域(1)相连通,所述第一排空口(61)的开口高度,高于所述排污管道(10)的底标高;所述第二排空口(62)设置在所述污水调蓄区域(2)的底部。

6.如权利要求5所述的装置,其特征在于:所述第二排空口(62)呈U型结构,所述U型结构的U型开口端与所述污水调蓄区域(2)的底部持平。

7.如权利要求3所述的装置,其特征在于:所述污水处理区域(1)在与所述弯管(9)的所述第一个连通方向(91)相反的方向上设置有检修孔(10),所述第一气管(42)设置在所述检修孔(10)内。

8.如权利要求3所述的装置,其特征在于:在所述污水处理区域(1)中,所述纵向出水端(82)的管口高度,低于所述弯管(9)在第一个连通方向(91)上的管口高度。

9.如权利要求所述的装置,其特征在于:在所述污水处理区域(1)中,所述过水孔(12)的标高高于所述纵向出水端(82)的管口标高和/或所述弯管(9)在所述第一个连通方向(91)上的管口标高。

10.一种排水系统,其特征在于:包括权利要求1-9任一项所述的多区域气排式污水处理装置。

发明内容

本发明所要解决的技术问题是现有技术中对于由化粪池输入的污水直接进入排污管道予以输出的结构设计,存在在雨天时极易造成自然水体严重污染,或者污水处理设施处理压力过大、资源浪费等技术缺陷。

为解决上述技术问题,本发明提供了一种多区域气排式污水处理装置,所述装置包括:

污水处理区域;

污水调蓄区域,外接第一气源;

通断机构,所述污水处理区域通过所述通断机构与排污管道相连通;

排空管,设置在所述污水调蓄区域内,并与所述污水处理区域相连通;

其中,所述排空管与所述污水处理区域相连通部位处的高度,高于所述污水处理区域和所述排污管道相连通部位处的高度;在所述第二调蓄区域进水时,所述通断机构处于断开状态,所述第一调蓄区域中的污水在重力作用下经所述排空管流入所述污水调蓄区域中;在所述污水调蓄区域排水时,所述通断机构处于导通状态,所述第二调蓄区域中的污水在所述第一气源充入的压缩空气作用下挤压所述污水经所述排空管流入所述第一调蓄区域中。

可选的,

所述污水处理区域外接第二气源;

所述污水处理区域连接一导通管,所述导通管包括横向进水端和纵向出水端,所述纵向出水端置于所述污水处理区域内,所述纵向出水端的开口方向朝向所述污水处理区域的底部方向;

所述装置还包括:弯管,所述弯管的第一个连通方向通向所述污水处理区域,所述弯管的第二个连通方向通向所述排污管道,所述弯管在所述第一个连通方向上的管口标高低于所述弯管在所述第二个连通方向上的管口标高。

可选的,所述通断机构包括:

气囊,所述气囊设置在所述弯管内,并在与所述弯管的所述第一个连通方向相反的方向上设置有第一气管,以通过所述第一气管外接所述第一气源。

可选的,所述污水处理区域中设置有至少一个隔板,所述隔板将所述污水处理区域划分为若干个子区域,所述弯管设置在与所述污水调蓄区域相邻的所述子区域中;每一个所述隔板上设置有至少一个过水孔。

可选的,所述排空管包括:

第一排空口和第二排空口,所述排空管通过所述第一排空口与所述污水处理区域相连通,所述第一排空口的开口高度,高于所述排污管道的底标高;所述第二排空口设置在所述污水调蓄区域的底部。

可选的,所述第二排空口呈U型结构,所述U型结构的U型开口端与所述污水调蓄区域的底部持平。

可选的,所述污水处理区域在与所述弯管的所述第一个连通方向相反的方向上设置有检修孔,所述第一气管设置在所述检修孔内。

可选的,在所述污水处理区域中,所述纵向出水端的管口高度,低于所述弯管在第一个连通方向上的管口高度。

可选的,在所述污水处理区域中,所述过水孔的标高高于所述纵向出水端的管口标高和/或所述弯管在所述第一个连通方向上的管口标高。

本发明还提供了一种排水系统,

包括上述任一项所述的多区域气排式污水处理装置。

有益效果:

本发明提供的多区域气排式污水处理装置,在雨天或者即将要下雨需要对污水进行调蓄时,通断机构处于断开状态,此时第一调蓄区域中的污水在重力作用下经排空管流入污水调蓄区域中;而在降雨结束需要将污水调蓄区域中的污水排出时,此时通断机构处于导通状态,第二调蓄区域中的污水在第一气源充入的压缩空气作用下挤压污水经排空管流入第一调蓄区域中,有效的避免了现有技术中对于由污水处理区域输入的污水直接进入排污管道予以输出的结构设计所存在在雨天时极易造成自然水体严重污染,或者污水处理设施处理压力过大、资源浪费等技术缺陷,能够达到在不需要污水排放时对污水进行调蓄的技术效果,具有结构简单、操作方便及适用性广的特点。

(发明人:周超;李习洪)
