公布日：2022.04.22
申请日：2022.01.10
分类号：C02F9/04(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本申请涉及农村污水处理的领域，尤其是涉及一种农村污水处理强化脱氮除磷装置，包括沉淀单元和填料单元，沉淀单元与填料单元相连通，沉淀单元上设置有加药单元，加药单元用于控制向沉淀单元内加药，填料单元远离沉淀单元的一侧设置有排放单元，在填料单元的上方设置有分支单元，分支单元分别与沉淀单元和排放单元相连通，分支单元用于控制沉淀单元处理后的沉淀水进入排放单元或填料单元；填料单元包括除磷陶粒层和/或脱氮陶粒层，沉淀单元的沉淀水经过除磷陶粒层和/或脱氮陶粒层进行除磷和/或脱氮。本申请使处理装置根据不同地区的污水处理标准，调整污水的处理方式，提高了污水的脱氮除磷效果。
权利要求书

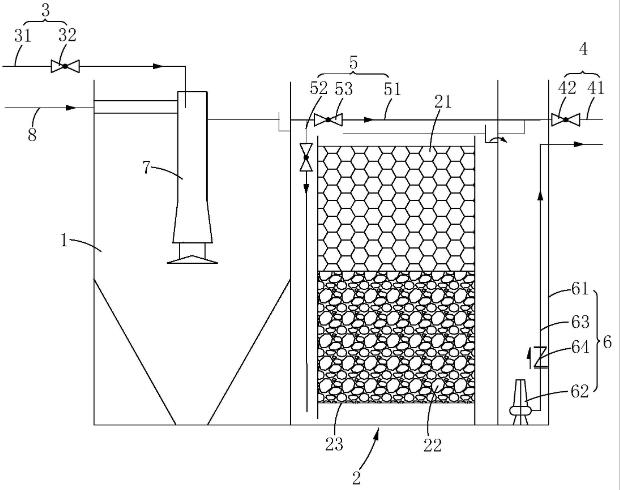

1.一种农村污水处理强化脱氮除磷装置，其特征在于：包括沉淀单元（1）和填料单元（2），所述的沉淀单元（1）与填料单元（2）相连通，沉淀单元（1）上设置有加药单元（3），所述的加药单元（3）用于控制向沉淀单元（1）内加药，所述的填料单元（2）远离沉淀单元（1）的一侧设置有排放单元（4），在填料单元（2）的上方设置有分支单元（5），所述的分支单元（5）分别与沉淀单元（1）和排放单元（4）相连通，分支单元（5）用于控制沉淀单元（1）处理后的沉淀水进入排放单元（4）或填料单元（2）；所述的填料单元（2）包括除磷陶粒层（21）和/或脱氮陶粒层（22），沉淀单元（1）的沉淀水经过除磷陶粒层（21）和/或脱氮陶粒层（22）进行除磷和/或脱氮。
2.根据权利要求1所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的分支单元（5）包括跨越管路（51）和支管路（52），所述的跨越管路（51）和支管路（52）上均设置有一个分支阀门（53），跨越管路（51）的一端与沉淀单元（1）相连通，其另一端与排放单元（4）相连通，所述的支管路（52）的一端设置在跨越管路（51）上，此端的端头位于沉淀单元（1）与跨越管路（51）上的分支阀门（53）之间，支管路（52）的另一端向填料单元（2）的底部延伸，支管路（52）与跨越管路（51）相连通。
3.根据权利要求1所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的填料单元（2）还包括承托体（23），所述的除磷陶粒层（21）和/或脱氮陶粒层（22）位于承托体（23）内，所述的承托体（23）的侧壁上靠近承托体（23）底部的位置开设有连通口，使支管路（52）中流出的沉淀水进入承托体（23）内并由下至上经过除磷陶粒层（21）和/或脱氮陶粒层（22）。
4.根据权利要求3所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的除磷陶粒层（21）包括多颗除磷陶粒，所述的除磷陶粒主要由铝粉、铁粉、碳酸钙粉和水组成。
5.根据权利要求3所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的脱氮陶粒层（22）包括多颗脱氮陶粒，所述的脱氮陶粒主要由含硫矿物、碳酸钙粉和水组成。
6.根据权利要求1所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的加药单元（3）包括加药管（31）和加药阀门（32），所述的加药阀门（32）设置在加药管（31）上，所述的加药管（31）与沉淀单元（1）相连通。
7.根据权利要求6所述的一种农村污水处理强化脱氮除磷装置，其特征在于：所述的沉淀单元（1）上设置有中心分水筒（7），所述的中心分水筒（7）上设置有进水管（8），所述的加药管（31）的一端连通至中心分水筒（7）内，所述的进水管（8）与加药管（31）并列设置。
8.根据权利要求1所述的一种农村污水处理强化脱氮除磷装置，其特征在于：还包括清水收集单元（6），所述的清水收集单元（6）与填料单元（2）相连通。
发明内容
为了提高污水的除磷效果和污水的悬浮物去除率，本申请提供一种农村污水处理强化脱氮除磷装置。
本申请提供的一种农村污水处理强化脱氮除磷装置采用如下的技术方案：一种农村污水处理强化脱氮除磷装置，包括沉淀单元和填料单元，所述的沉淀单元与填料单元相连通，沉淀单元上设置有加药单元，所述的加药单元用于控制向沉淀单元内加药，所述的填料单元远离沉淀单元的一侧设置有排放单元，在填料单元的上方设置有分支单元，所述的分支单元分别与沉淀单元和排放单元相连通，分支单元用于控制沉淀单元处理后的沉淀水进入排放单元或填料单元；所述的填料单元包括除磷陶粒层和/或脱氮陶粒层，沉淀单元的沉淀水经过除磷陶粒层和/或脱氮陶粒层进行除磷和/或脱氮。
通过采用上述技术方案，不同地区污水处理的标准不同，处理装置根据检测到的污水中的总磷含量和沉淀单元的沉淀水中的含磷量和总氮含量，决定污水的处理方式，具体分为以下几种情况：一、若考虑进入沉淀单元中污水的总磷含量，不考虑进入沉淀单元中污水中的总氮含量：1、使用加药单元向沉淀单元中加药，去除污水中的磷，然后检测沉淀单元的沉淀水，若水质中的含磷量已达到排放标准，可以直接通过排放单元排放；2、使用加药单元向沉淀单元中加药，去除污水中的磷，然后检测沉淀单元的沉淀水，若水质中的含磷量未达到排放标准，则在填料单元中设置除磷陶粒层，沉淀单元的沉淀水进入填料单元，通过除磷陶粒对沉淀水进行二次除磷，除磷后的水通过排放单元排放；3、若进入沉淀单元中的污水总磷含量在1.5-3mg/L，可以不使用加药单元，在填料单元内只设置除磷陶粒层，使用除磷陶粒层对沉淀水进行除磷，除磷后的水通过排放单元排放。
二、若考虑进入沉淀单元中污水的总磷含量和总氮含量：1、使用加药单元向沉淀单元中加药，去除污水中的磷，检测沉淀单元的沉淀水，若水质中的含磷量未达到排放标准，则需要填料单元对沉淀水进行脱氮和二次除磷，填料单元内设置除磷陶粒层和脱氮陶粒层，除磷和脱氮后的水通过排放单元排放；2、若沉淀单元的沉淀水的水质中含磷量已达到排放标准，则需要对沉淀水进行脱氮，填料单元内只设置脱氮陶粒层，对沉淀水进行脱氮，除磷和脱氮后的水通过排放单元排放；3、若检测出的进入沉淀单元中的污水的含磷量为
1.5-3mg/L时，可以不使用加药单元，直接使用填料单元，填料单元内设置除磷陶粒层和脱氮陶粒层，对沉淀水进行除磷和脱氮，除磷和脱氮后的水通过排放单元排放。
加药单元与填料单元的设置，使处理装置能够根据不同地区的污水处理标准，调整其处理污水的方式，增加了处理装置的适用性，选择适合的污水处理方式，不仅提高了污水脱氮除磷的效果，还提高了污水中悬浮物的去除率，使出水水质能够稳定的达到排放标准，提高了污水的处理效率。处理装置的多样化的污水处理方式中，不需要使用加药单元，就可以减少药剂的使用，也减少了工作人员定期配置药剂的工作，从而降低了生产成本和运维工作。
可选的，所述的分支单元包括跨越管路和支管路，所述的跨越管路和支管路上均设置有一个分支阀门，跨越管路的一端与沉淀单元相连通，其另一端与排放单元相连通，所述的支管路的一端设置在跨越管路上，此端的端头位于沉淀单元与跨越管路上的分支阀门之间，支管路的另一端向填料单元的底部延伸，支管路与跨越管路相连通。
通过采用上述技术方案，若沉淀单元内的沉淀水的水质达到排放标准，则打开跨越管路上的分支阀门，关闭支管路上的分支阀门，沉淀单元内的沉淀水进入跨越管路，并通过排放单元直接进行排放，若沉淀单元内的沉淀水的水质未达到排放标准，则打开支管路上的分支阀门，关闭跨越管路上的分支阀门，沉淀单元的沉淀水进入支管路，并进入填料单元，经过填料单元进行除磷和/或脱氮。跨越管路和支管路的设置，可以根据沉淀水的水质，来调整处理沉淀水的方式，从而使处理装置对污水形成多样化的处理方式，提高了污水的处理效率，增加了处理装置的适用性。
可选的，所述的填料单元还包括承托体，所述的除磷陶粒层和/或脱氮陶粒层位于承托体内，所述的承托体的侧壁上靠近承托体底部的位置开设有连通口，使支管路中流出的沉淀水进入承托体内并由下至上经过除磷陶粒层和/或脱氮陶粒层。
通过采用上述技术方案，承托体内可以安装除磷陶粒层和/或脱氮陶粒层，进入承托体的水由下至上经过除磷陶粒层和/或脱氮陶粒层，经过除磷陶和/或脱氮的水的水质达到排放标准，可以进行排放。承托体支撑除磷陶粒层和/或脱氮陶粒层，增加了除磷陶粒层和/或脱氮陶粒层的稳定性，使除磷陶粒层和/或脱氮陶粒层更好的完成除磷陶和/或脱氮的工作。
可选的，所述的除磷陶粒层包括多颗除磷陶粒，所述的除磷陶粒主要由铝粉、铁粉、碳酸钙粉和水组成。
通过采用上述技术方案，铝粉、铁粉、碳酸钙粉对污水中的磷进行吸附、交换，具有较强的吸附功能，增加了吸附饱和值，从而提高了除磷陶粒处理污水的能力。
可选的，所述的脱氮陶粒层包括多颗脱氮陶粒，所述的脱氮陶粒主要由含硫矿物、碳酸钙粉和水组成。
通过采用上述技术方案，含硫矿物、碳酸钙粉使陶粒具有硫自养反硝化的功能，对污水中的氮具有较强的去除效果，可以降低碳源的消耗和污泥的产量。
可选的，所述的加药单元包括加药管和加药阀门，所述的加药阀门设置在加药管上，所述的加药管与沉淀单元相连通。
通过采用上述技术方案，根据进入沉淀单元内的污水中的总磷含量，打开加药阀门，使加药单元向沉淀单元内加药，加药单元向沉淀单元内加药，去除沉淀单元内污水中的磷，若不需要打开加药阀门，即表明沉淀单元不需要通过药剂进行除磷，降低了药剂的使用和生产成本。加药阀门的设置，使加药单元的操作方式具有选择性，其应用更加灵活。
可选的，所述的沉淀单元上设置有中心分水筒，所述的中心分水筒上设置有进水管，所述的加药管的一端连通至中心分水筒内，所述的进水管与加药管并列设置。
通过采用上述技术方案，中心分水筒可以分散布水，减少进水管的进水对沉淀单元内的沉淀水的扰动，从而提高了沉淀单元的沉淀效果。
可选的，一种农村污水处理强化脱氮除磷装置还包括清水收集单元，所述的清水收集单元与填料单元相连通。
通过采用上述技术方案，填料单元中净化后的水可以进入清水收集单元，清水收集单元中对水进行回收再利用，节约了资源，也增加了处理装置的适用性。
综上所述，本申请包括以下至少一种有益技术效果：1、加药单元与填料单元的设置，使处理装置能够根据不同地区的污水处理标准，调整其处理污水的方式，增加了处理装置的适用性，选择适合的污水处理方式，不仅提高了污水脱氮除磷的效果，还提高了污水中悬浮物的去除率，使出水水质能够稳定的达到排放标准，提高了污水的处理效率。处理装置的多样化的污水处理方式中，不需要使用加药单元，就可以减少药剂的使用，也减少了工作人员定期配置药剂的工作，从而降低了生产成本和运维工作；2、跨越管路和支管路的设置，可以根据沉淀水的水质，来调整处理沉淀水的方式，从而使处理装置对污水形成多样化的处理方式，提高了污水的处理效率，增加了处理装置的适用性。
（发明人：罗涛;冯连双）
